Monitor GDS Data

  1. Connect GDS to Data Link Connector (DLC).
  2. Ignition "ON" & Engine "ON".
  3. Select "Current Data" mode and monitor "Output speed sensor (PG-B)" parameter.
  4. Driving above 20 Km/h.

    Specification:  Increasing Gradually

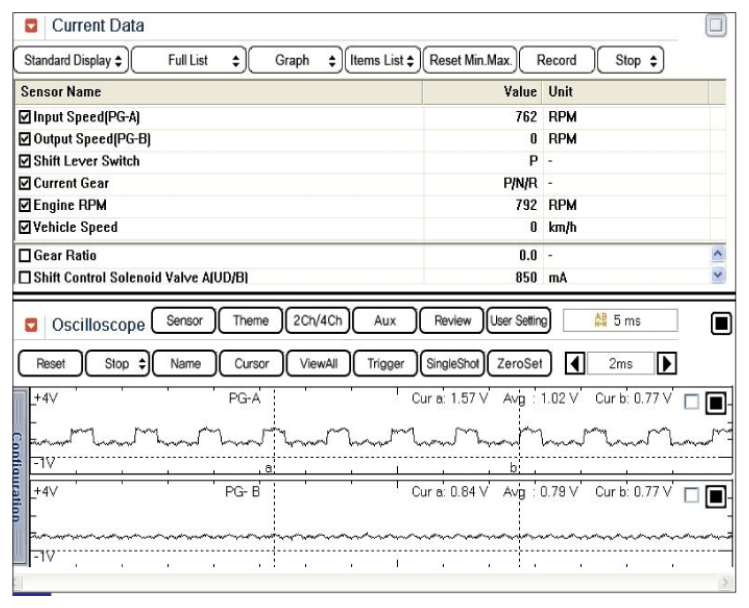

    Fig 1: Display - Shift Control Solenoid Valve Signal Waveform (P, N Range)
    G10371419Courtesy of HYUNDAI MOTOR AMERICA
    Fig 2: Display - Shift Control Solenoid Valve Signal Waveform (R Range)
    G10371420Courtesy of HYUNDAI MOTOR AMERICA

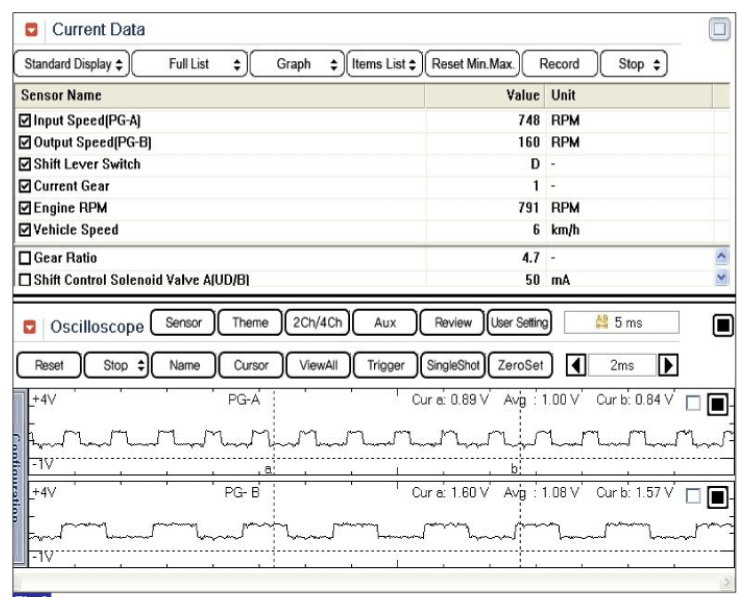

    Fig 3: Display - Shift Control Solenoid Valve Signal Waveform (D Range, 1st Gear)
    G10371421Courtesy of HYUNDAI MOTOR AMERICA

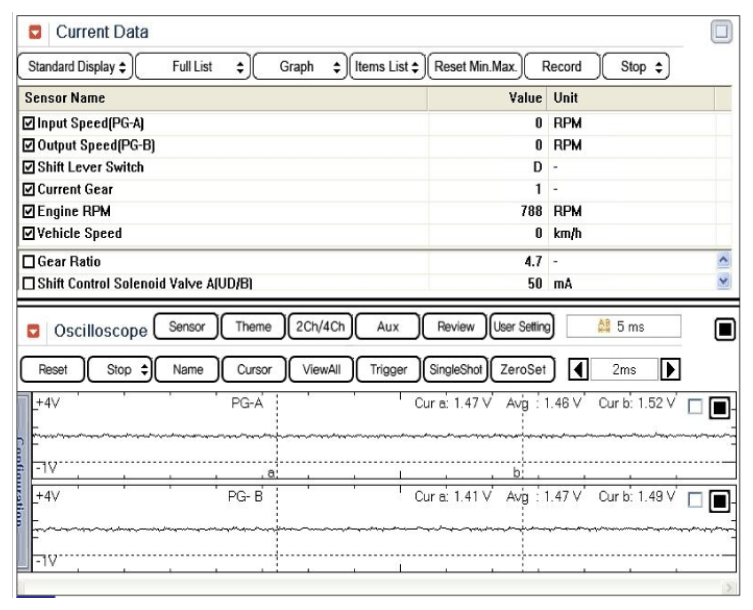

    Fig 4: Display - Shift Control Solenoid Valve Signal Waveform (D Range, 1st Gear)
    G10371422Courtesy of HYUNDAI MOTOR AMERICA

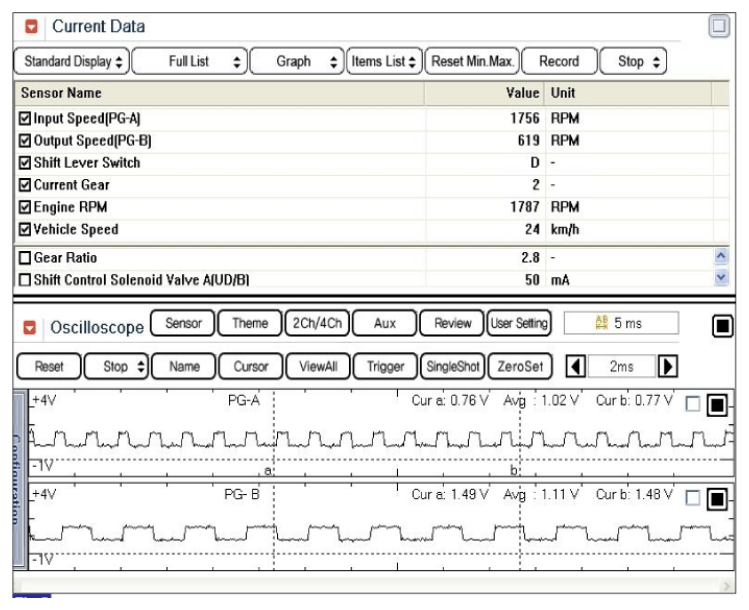

    Fig 5: Display - Shift Control Solenoid Valve Signal Waveform (D Range, 2nd Gear)
    G10371423Courtesy of HYUNDAI MOTOR AMERICA
    Fig 6: Display - Shift Control Solenoid Valve Signal Waveform (D Range, 3rd Gear)
    G10371424Courtesy of HYUNDAI MOTOR AMERICA

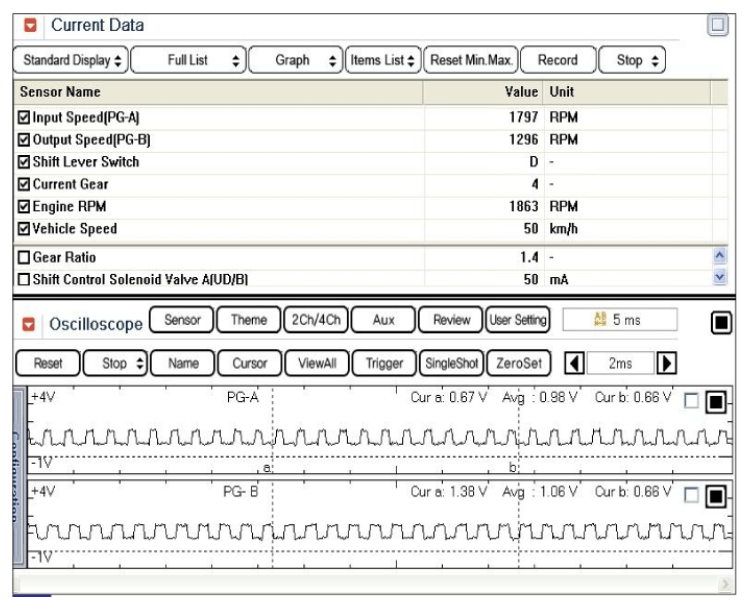

    Fig 7: Display - Shift Control Solenoid Valve Signal Waveform (D Range, 4th Gear)
    G10371425Courtesy of HYUNDAI MOTOR AMERICA

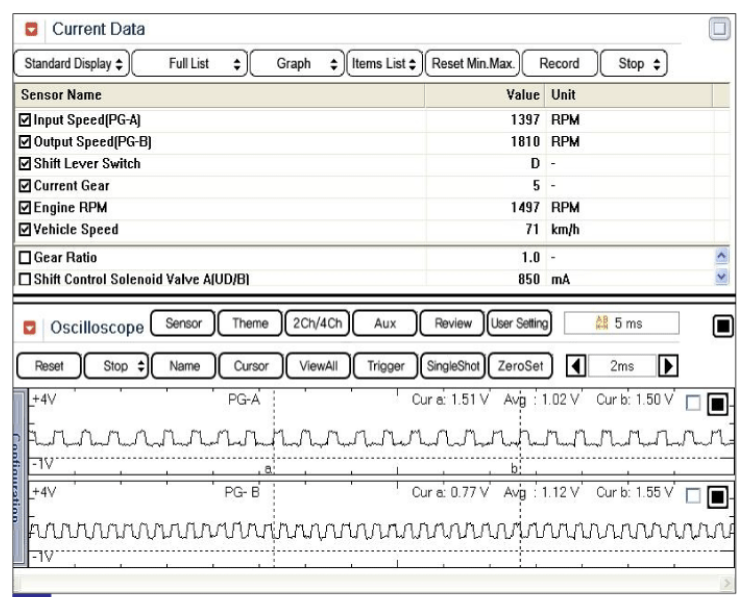

    Fig 8: Display - Shift Control Solenoid Valve Signal Waveform (D Range, 5th Gear)
    G10371426Courtesy of HYUNDAI MOTOR AMERICA

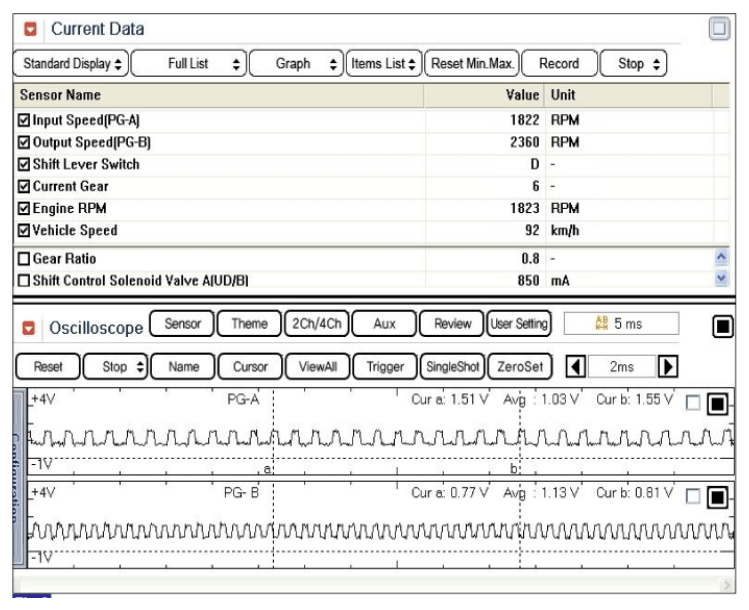

    Fig 9: Display - Shift Control Solenoid Valve Signal Waveform (D Range, 6th Gear)
    G10371427Courtesy of HYUNDAI MOTOR AMERICA
  5. Is measured "Output speed sensor" value within specification?

    YES

    • Fault is intermittent caused by poor contact between TCM and Sensor, and DTC was not cleared. Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or damage. Repair as necessary and go to "VERIFICATION VEHICLE REPAIR " procedure.

    NO
