Engine Control System Diagnosis (1 Of 3)
›
DTC P0153: O2 Sensor Circuit Slow Response (Bank 2 / Sensor 1)
›
General Information
›
Diagnostic Circuit Diagram
Diagnostic Circuit Diagram

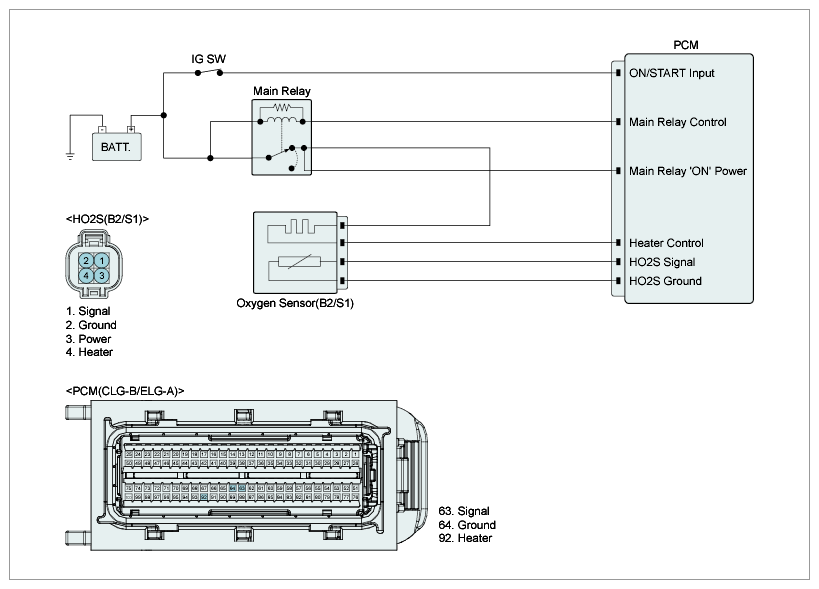

Fig 1: Oxygen Sensor (B2S1) - Circuit Diagram
Courtesy of HYUNDAI MOTOR AMERICA
