Santa Fe Sport Base, AWD
›
Repair and Diagnosis
›
Engine Performance
›
Engine Control Systems
›
Engine Control System - 2.4L
›
Injector
›
Schematic Diagrams
›
Circuit Diagram
Circuit Diagram

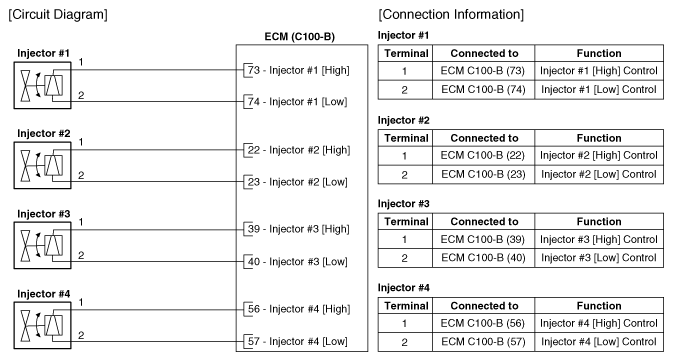

Fig 1: GDI Injector Circuit Diagram
Courtesy of HYUNDAI MOTOR AMERICA
