Mass Air Flow Sensor (MAFS)
›
Schematic Diagrams
›
Circuit Diagram
Circuit Diagram

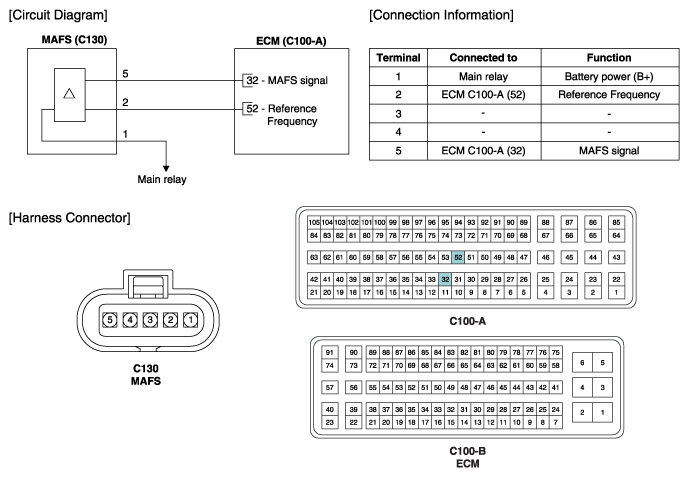

Fig 1: Mass Air Flow Sensor (MAFS) Schematic Diagrams And Connector End View
Courtesy of HYUNDAI MOTOR AMERICA
