Power Window Switch
›
Schematic Diagrams
›
Circuit Diagram
›
Driver Power Window Switch
›
Driver Power Window Module (IMS, Front Safety)
Driver Power Window Module (IMS, Front Safety)

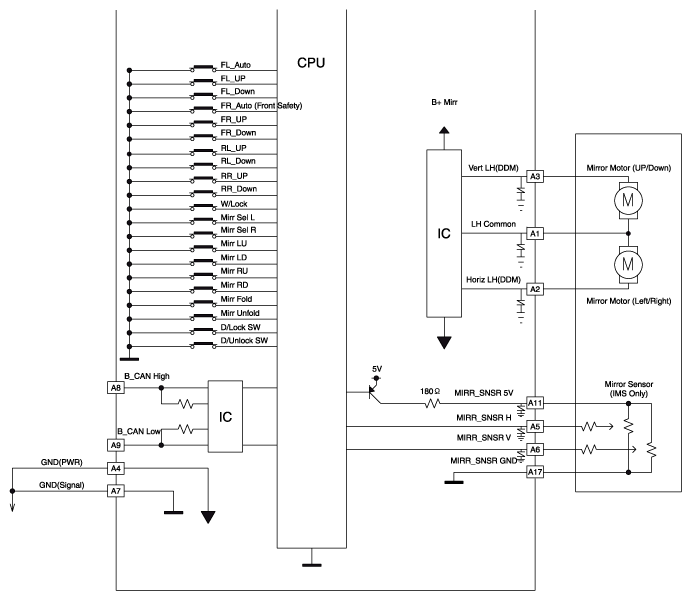

Fig 1: Driver Power Window Module (IMS, Front Safety) Circuit Diagram (1 Of 2)
Courtesy of HYUNDAI MOTOR AMERICA
Fig 2: Driver Power Window Module (IMS, Front Safety) Circuit Diagram (2 Of 2)
Courtesy of HYUNDAI MOTOR AMERICA
