Repair Procedures: Inspection

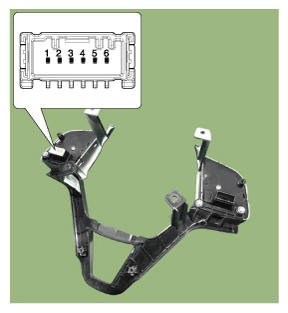

- Check for resistance between terminals in each switch position (LH).
Courtesy of HYUNDAI MOTOR AMERICA
[LH: Audio + Hands Free]

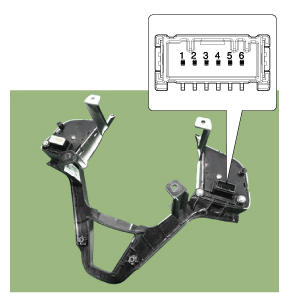

Switch Connector Terminal Resistance (± 5%) SEEK Up 2-5 430 Ω SEEK Down 1.11 kΩ MODE 2.11 kΩ MUTE 3.11 kΩ Volume (+) 4.61 kΩ Volume (-) 6.81 kΩ Voice 10.71 kΩ SEND 18.91 kΩ END 40.91 kΩ - Check for resistance between terminals in each switch position (RH).
Courtesy of HYUNDAI MOTOR AMERICA
[RH: Trip + Cruise]
Switch Connector Terminal Resistance (± 5%) Cancel 3-5 330 Ω SET - 550 Ω RES + 880 Ω Cruise ON/OFF 1.44 kΩ Group 2-5 550 Ω Trip Up 880 Ω Trip Down 1.44 kΩ ENTER 2.54 kΩ
