Engine Control System - 1.6L T-GDI
›
Injector
›
Schematic Diagrams
›
Circuit Diagram
›
A/T
Circuit Diagram: A/T

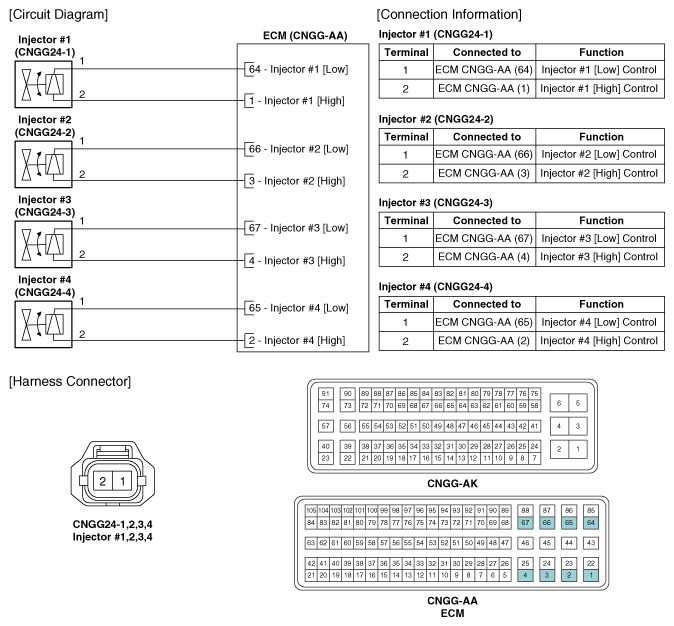

Fig 1: Injector Circuit Diagram & Connector Terminals (A/T)
Courtesy of HYUNDAI MOTOR AMERICA
