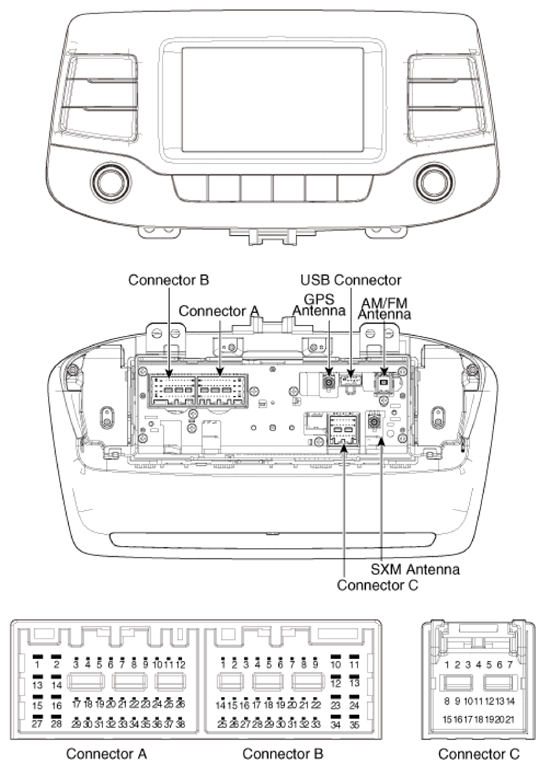

Components And Components Location: Components

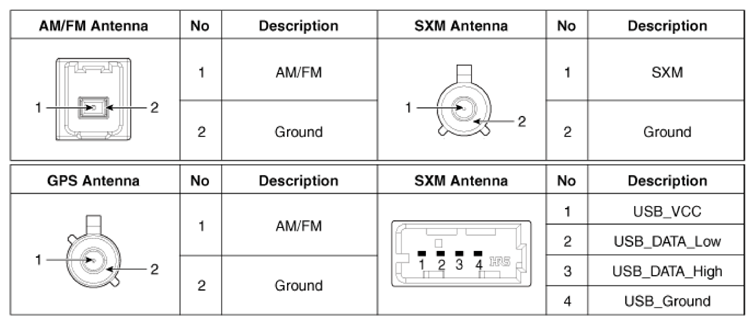

Connector Pin Information
| No | Connector A | Connector B | Connector C |
|---|---|---|---|
| 1 | Rear door speaker (Left +) | - | B CAN (High) |
| 2 | Rear door speaker (Left -) | Mic_Signal (+) | C CAN (High) |
| 3 | - | - | - |
| 4 | - | - | - |
| 5 | - | Antenna power | - |
| 6 | Camera power | Illumination (+) | - |
| 7 | Camera video | MM CAN (High) | - |
| 8 | - | - | B CAN (Low) |
| 9 | - | - | C CAN (Low) |
| 10 | AUX Audio R | Battery (+) | - |
| 11 | AUX Detect | Battery (+) | - |
| 12 | Steering wheel remote | Ground | - |
| 13 | Front door speaker (Left +) | Ground | - |
| 14 | Front door speaker (Left -) | Mic_Ground | - |
| 15 | Front door speaker (Right -) | Mic_Signal (-) | - |
| 16 | Front door speaker (Right +) | - | - |
| 17 | - | - | - |
| 18 | - | - | - |
| 19 | - | Illumination (-) | - |
| 20 | Camera power ground | MM CAN (Low) | - |
| 21 | Camera video ground | - | - |
| 22 | - | ACC | |
| 23 | - | - | |
| 24 | AUX Audio L | - | |
| 25 | AUX Audio ground | - | |
| 26 | Steering wheel remote grond | - | |
| 27 | Rear door speaker (Right -) | - | |
| 28 | Rear door speaker (Right +) | - | |
| 29 | - | - | |
| 30 | - | - | |
| 31 | - | - | |
| 32 | - | - | |
| 33 | Camera shield ground | IGN 1 | |
| 34 | - | - | |
| 35 | - | - | |
| 36 | - | ||
| 37 | - | ||
| 38 | Vehicle speed |
