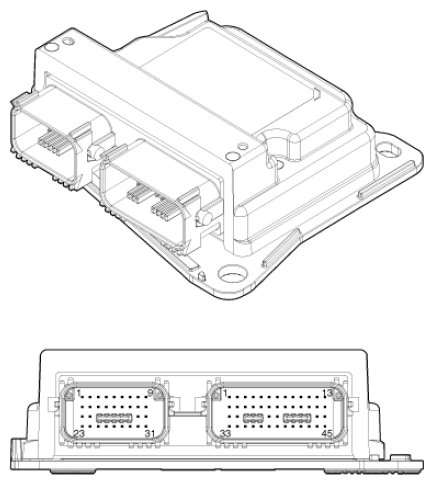

Supplemental Restraint System Control Module (SRSCM)
WARNING: This page is about a different car, the 2020 Hyundai Santa Fe. However, it is still accessible from the selected car via links, so may be relevant.
| No | Connector A | Connector B |
|---|---|---|
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | Rear driver side retractor (Low) |
| 9 | - | Rear driver side retractor (High) |
| 10 | B+ | Rear passenger side retractor (High) |
| 11 | Crash output | Rear passenger side retractor (Low) |
| 12 | Passenger airbag 1st stage (Low) | - |
| 13 | Passenger airbag 1st stage (High) | - |
| 14 | - | - |
| 15 | - | - |
| 16 | Passenger airbag OFF lamp | - |
| 17 | Passenger airbag ON lamp | Passenger curtain airbag (Low) |
| 18 | - | Passenger curtain airbag (High) |
| 19 | Driver airbag 1st stage - (High) | Driver curtain airbag (High) |
| 20 | Driver airbag 1st stage (Low) | Driver curtain airbag (Low) |
| 21 | - | Passenger side airbag (Low) |
| 22 | - | Passenger side airbag (High) |
| 23 | - | Driver side airbag (High) |
| 24 | - | Driver side airbag (Low) |
| 25 | - | - |
| 26 | C-CAN (Low) | - |
| 27 | C-CAN (High) | Driver seat belt pretensioner (Low) |
| 28 | IGN 1 | Driver seat belt pretensioner (High) |
| 29 | Front impact sensor LH - (High) | - |
| 30 | Front impact sensor LH - (Low) | - |
| 31 | Front impact sensor RH - (Low) | - |
| 32 | Front impact sensor RH - (High) | Passenger seat belt pretensioner (High) |
| 33 | Passenger airbag ON/OFF switch (High) | Passenger seat belt pretensioner (Low) |
| 34 | Passenger airbag ON/OFF switch (Low) | - |
| 35 | P-CAN (Low) | - |
| 36 | P-CAN (High)) | - |
| 37 | - | |
| 38 | - | |
| 39 | - | |
| 40 | Ground | |
| 41 | Driver side rear impact sensor (Low) | |
| 42 | Driver side rear impact sensor (High) | |
| 43 | Driver pressure side impact sensor (High) | |
| 44 | Driver pressure side impact sensor (Low) | |
| 45 | Passenger pressure side impact sensor (Low) | |
| 46 | Passenger pressure side impact sensor (High) | |
| 47 | Driver side impact sensor (High) | |
| 48 | Driver side impact sensor (Low) | |
| 49 | Passenger side impact sensor (Low) | |
| 50 | Passenger side impact sensor (High) | |
| 51 | Passenger side rear impact sensor (High) | |
| 52 | Passenger side rear impact sensor (Low) |
