Display Audio

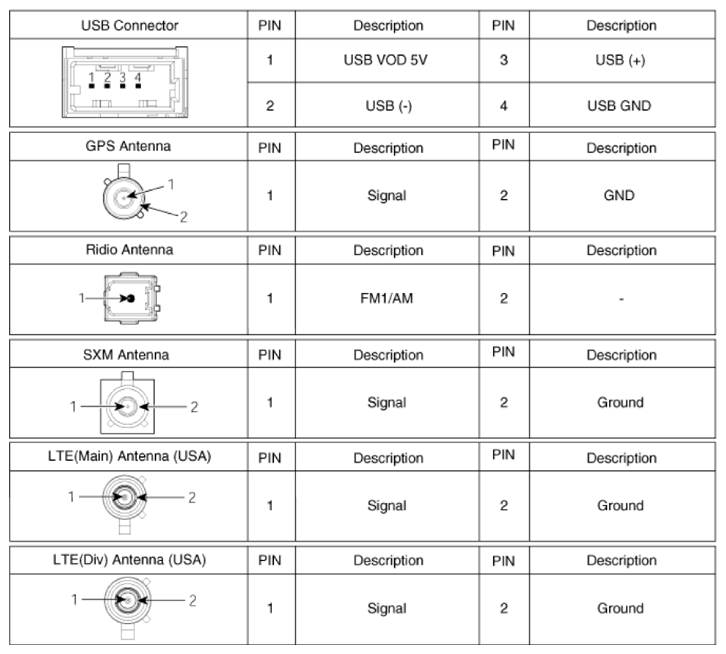

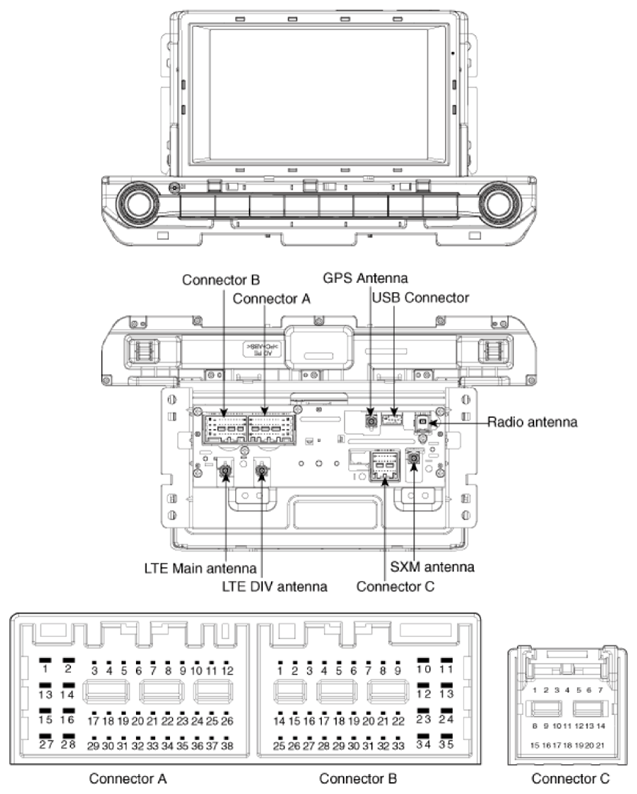

CONNECTOR PIN INFORMATION DESCRIPTION
| No | Connector A (Int AMP) | Connector A (Ext AMP) | Connector B | Connector C |
|---|---|---|---|---|
| 1 | Rear left speaker (+) | - | - | Body CAN (HI) |
| 2 | Reart left speaker (-) | - | MIC Signal (+) | Chassis CAN (HI) |
| 3 | - | AMP Navi Voice (+) | - | - |
| 4 | - | AMP SPDIF (HI) | - | - |
| 5 | - | - | Antenna Powr | - |
| 6 | Camera Power | Camera Power | ILL (+) | - |
| 7 | Camera Video | Camera Video | MM CAN (HI) | - |
| 8 | - | - | - | Body CAN (LOW) |
| 9 | - | - | - | Chassis CAN (LOW) |
| 10 | AUX Audio (RH) | AUX Audio (RH) | B+ | - |
| 11 | AUX Detect | AUX Detect | B+ | - |
| 12 | Steering wheel remote | Steering wheel remote | GND | - |
| 13 | Front lift speaker (+) | - | GND | - |
| 14 | Front lift speaker (-) | - | MIC GND | - |
| 15 | Front right speaker (-) | - | MIC Signal (-) | - |
| 16 | Front right speaker (+) | - | - | MTS Key |
| 17 | - | AMP Navi Voice (-) | - | - |
| 18 | - | AMP SPDIF (LOW) | - | - |
| 19 | - | AMP SPDIF GND | - | - |
| 20 | Camera Power GND | Camera Power GND | MM CAN (LOW) | - |
| 21 | Camera Video GND | Camera Video GND | - | - |
| 22 | - | - | ACC | |
| 23 | - | - | - | |
| 24 | AUX Audio (LH) | AUX Audio (LH) | - | |
| 25 | AUX Audio GDN | AUX Audio GDN | - | |
| 26 | Steering wheel remote GND | Steering wheel remote GND | - | |
| 27 | Rear right speaker (-) | - | - | |
| 28 | Rear right speaker (+) | - | - | |
| 29 | - | - | - | |
| 30 | - | - | - | |
| 31 | - | - | - | |
| 32 | - | - | - | |
| 33 | - | - | IGN 1 | |
| 34 | - | - | - | |
| 35 | - | - | - | |
| 36 | - | - | ||
| 37 | - | - | ||
| 38 | Speed | Speed |
