Multifunction Switch Inspection
WARNING: This page is about a different car, the 2023 Hyundai Palisade. However, it is still accessible from the selected car via links, so may be relevant.

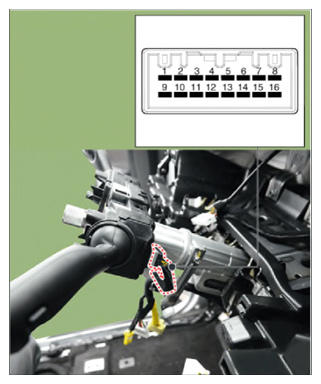

- Check for continuity between the terminals in each switch position as shown below.
| Switch | Switch position | Switch terminal | Resistance (Ω, ±3.5%) |
|---|---|---|---|
| Front wiper switch | MIST | 1 - 9 | 330 |
| OFF | ∞ | ||
| INT (AUTO) | 800 | ||
| LOW | 1800 | ||
| HIGH | 5700 | ||
| Front wiper intermittent volume | Volume 1 | 7 - 9 | 330 |
| Volume 2 | 690 | ||
| Volume 3 | 1310 | ||
| Volume 4 | 2610 | ||
| Volume 5 | 7310 | ||
| Rear wiper switch | OFF | 9 - 16 | ∞ |
| LOW | 910 | ||
| HIGH | 2910 | ||
| Fog lamp switch | OFF | 9 - 10 | ∞ |
| Front foglamp | 910 | ||
| Rear foglamp | 2910 | ||
| Turn signal lamp left switch (LH) | OFF | 5-9 | ∞ |
| Lane Change | 910 | ||
| Full Turn | 2910 | ||
| Turn signal lamp right switch (RH) | OFF | 9 - 12 | ∞ |
| Lane Change | 910 | ||
| Full Turn | 2910 | ||
| Dimmer & Passing switch | OFF | 9 - 13 | ∞ |
| Passing | 910 | ||
| Dimmer | 2910 | ||
| Light switch | OFF | 9 - 14 | 680 |
| AUTO/DRL | ∞ | ||
| Tail lamp | 1680 | ||
| Low beam | 5580 |
