Repair Procedures: Inspection

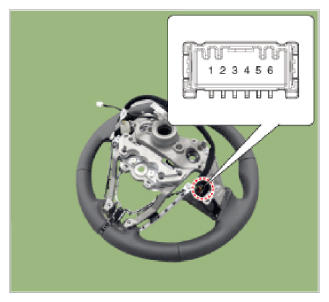

- Check for resistance between terminals in each switch position (LH).
LH: Audio + Hands free
Switch Connector terminal Resistance (±5%) SEEK Up 1 - 6 430 Ω SEEK Down 1.11 kΩ MODE 2.11 kΩ MUTE 3.11 kΩ Volume (+) 4.61 kΩ Volume (-) 6.81 kΩ Voice 10.71 kΩ END 18.91 kΩ SEND 40.91 kΩ - Check for resistance between terminals in each switch position (RH).
RH: Trip + Cruise
Switch Connector terminal Resistance (±5%) Cancel 2 - 6 390 Ω SET (-) 2 - 6 610 Ω RES (+) 2 - 6 910 Ω Cruise ON/OFF 2 - 6 1.38 Ω Group 1 - 6 390 Ω Trip up 1 - 6 610 Ω Trip down 1 - 6 910 Ω ENTER 1 - 6 1.38 Ω SCC ON/OFF 2 - 6 3.63 Ω
