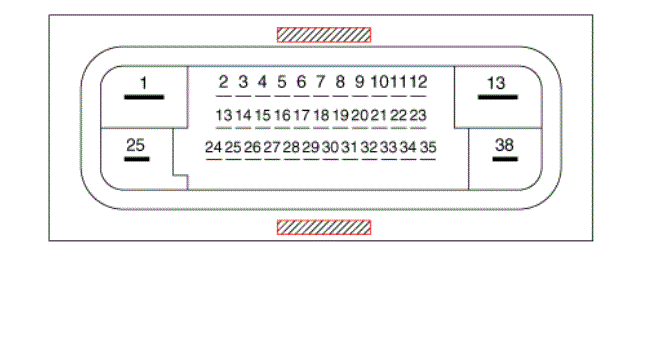

| 1 |
Voltage supply for pump motor |
40A |
10 MΩ |
| 2 |
Hazard switch |
1.2 mA |
250 MΩ |
| 3 |
- |
|
|
| 4 |
C-CAN HIGH |
100 mA |
250 MΩ |
| 5 |
C-CAN LOW |
100 mA |
250 MΩ |
| 6 |
|
|
|
| 7 |
P-CAN LOW |
100 mA |
250 MΩ |
| 8 |
P-CAN High |
100 mA |
250 MΩ |
| 9 |
Wheel speed sensor power voltage (RL) |
100 mA |
250 MΩ |
| 10 |
Wheel speed sensor power voltage (RR) |
100 mA |
250 MΩ |
| 11 |
Wheel speed sensor power voltage (FR) |
100 mA |
250 MΩ |
| 12 |
Wheel speed sensor power voltage (FL) |
100 mA |
250 MΩ |
| 13 |
Recirculation pump ground |
40A |
10 MΩ |
| 14 |
- |
|
|
| 15 |
Clutch Switch (MT Only) |
1.2 mA |
250 MΩ |
| 16 |
DBC Switch |
1.2 mA |
250 MΩ |
| 17 |
ESC OFF Switch |
1.2 mA |
250 MΩ |
| 18 |
- |
|
|
| 19 |
Parking brake switch |
1.2 mA |
250 MΩ |
| 20 |
- |
|
|
| 21 |
Wheel speed sensor ground (RL) |
40 mA |
250 MΩ |
| 22 |
Wheel speed sensor ground (RR) |
40 mA |
250 MΩ |
| 23 |
Wheel speed sensor ground (FR) |
40 mA |
250 MΩ |
| 24 |
Wheel speed sensor ground (FL) |
40 mA |
250 MΩ |
| 25 |
Voltage supply for solenoid valves |
30A |
10 MΩ |
| 26 |
- |
|
|
| 27 |
- |
|
|
| 28 |
- |
|
|
| 29 |
- |
|
|
| 30 |
Brake lamp switch |
1.2 mA |
250 MΩ |
| 31 |
- |
|
|
| 32 |
IGN 1 |
10mA |
50MΩ |
| 33 |
- |
|
|
| 34 |
HAC/BLA signal output |
1.2 mA |
250 MΩ |
| 35 |
ESS signal output |
1.2 mA |
250 MΩ |
| 36 |
- |
|
|
| 37 |
Wheel speed sensor output (FR) |
50 mA |
250 MΩ |
| 38 |
Ground for solenoid valves and ECU |
30A |
10 MΩ |
