Components Location
- Engine Control Module (ECM)
- Manifold Absolute Pressure Sensor (MAPS)

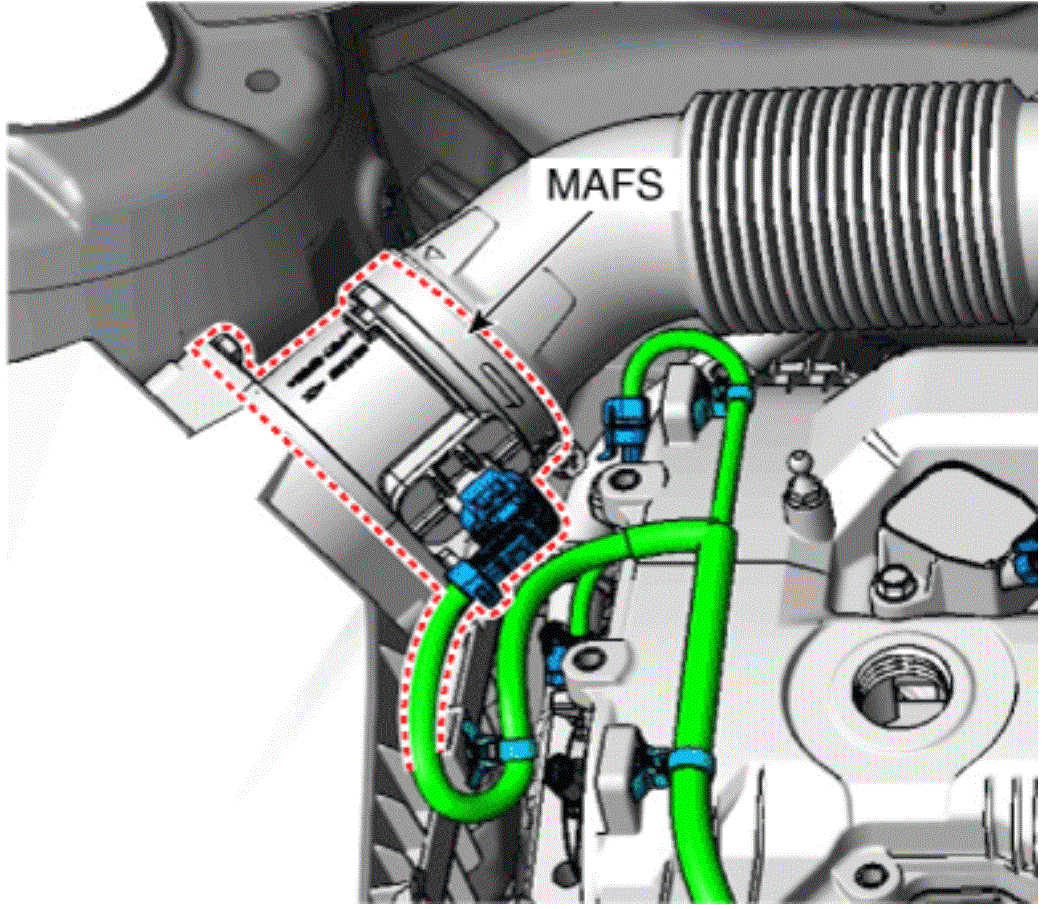

- Mass Air Flow Sensor (MAFS)
- Intake Air Temperature Sensor (IATS)
- Engine Coolant Temperature Sensor (ECTS) #1
- Engine Coolant Temperature Sensor (ECTS) #2

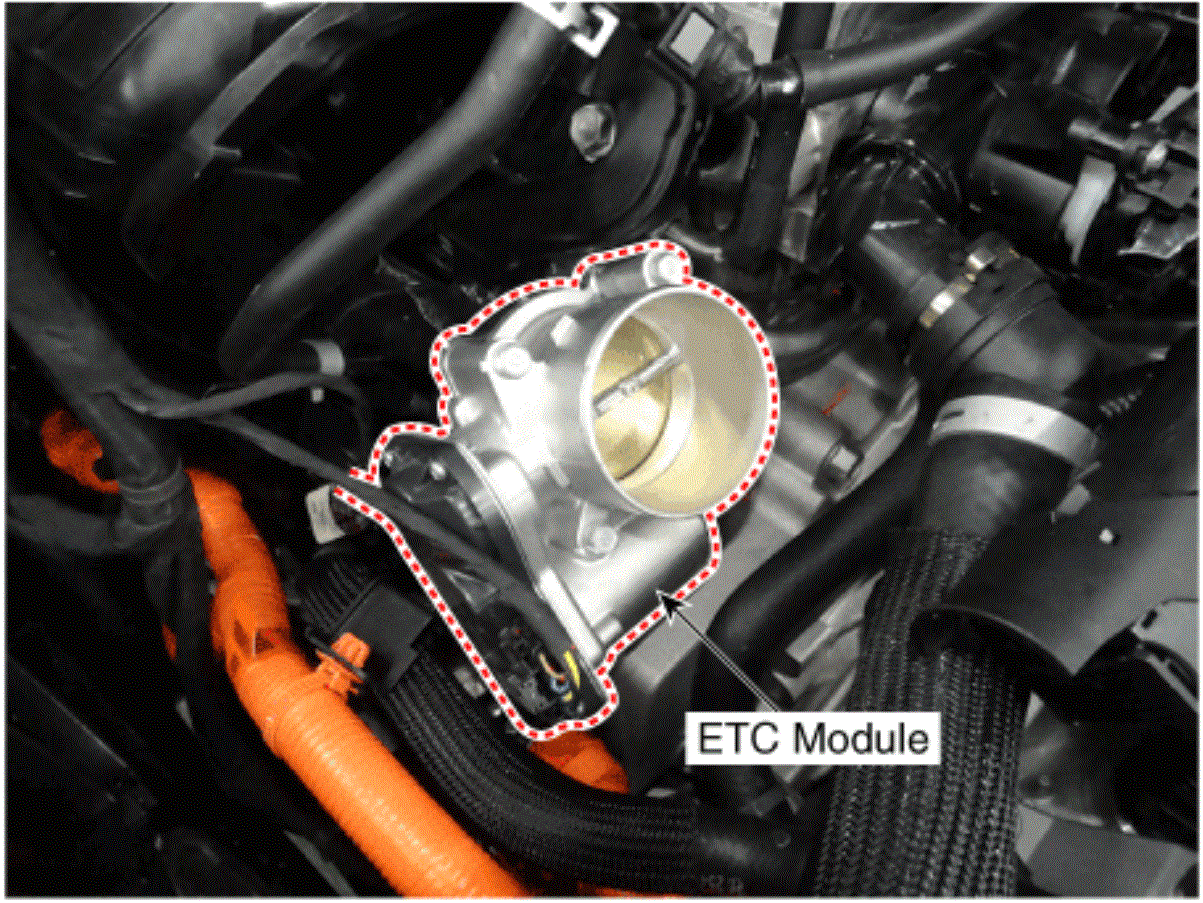

- Throttle Position Sensor (TPS) [integrated into ETC Module]
- Crankshaft Position Sensor (CKPS)

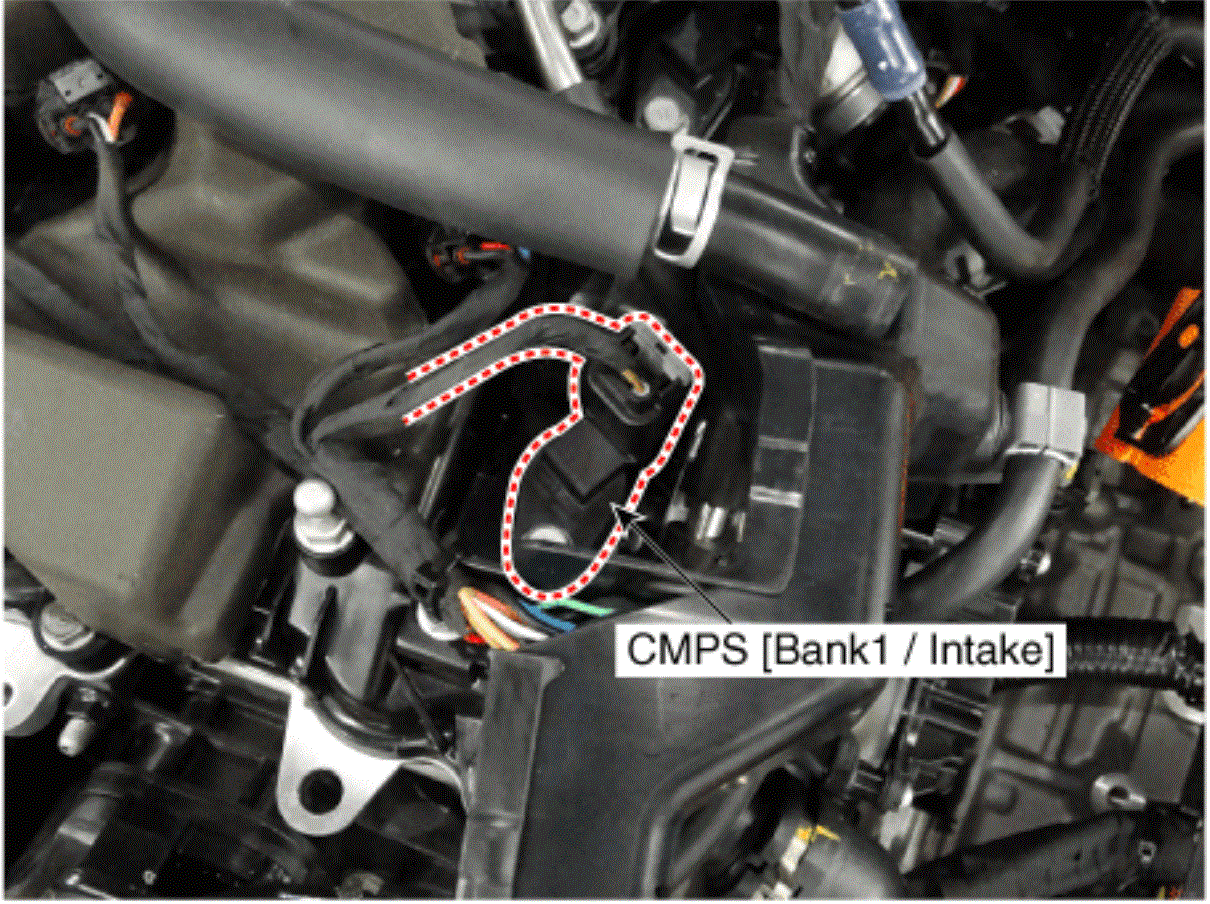

- Camshaft Position Sensor (CMPS) [Bank 1 / Intake]
- Camshaft Position Sensor (CMPS) [Bank 1 / Exhaust]
- Knock Sensor (KS)
- Heated Oxygen Sensor (HO2S) [Bank 1 / Sensor 1]

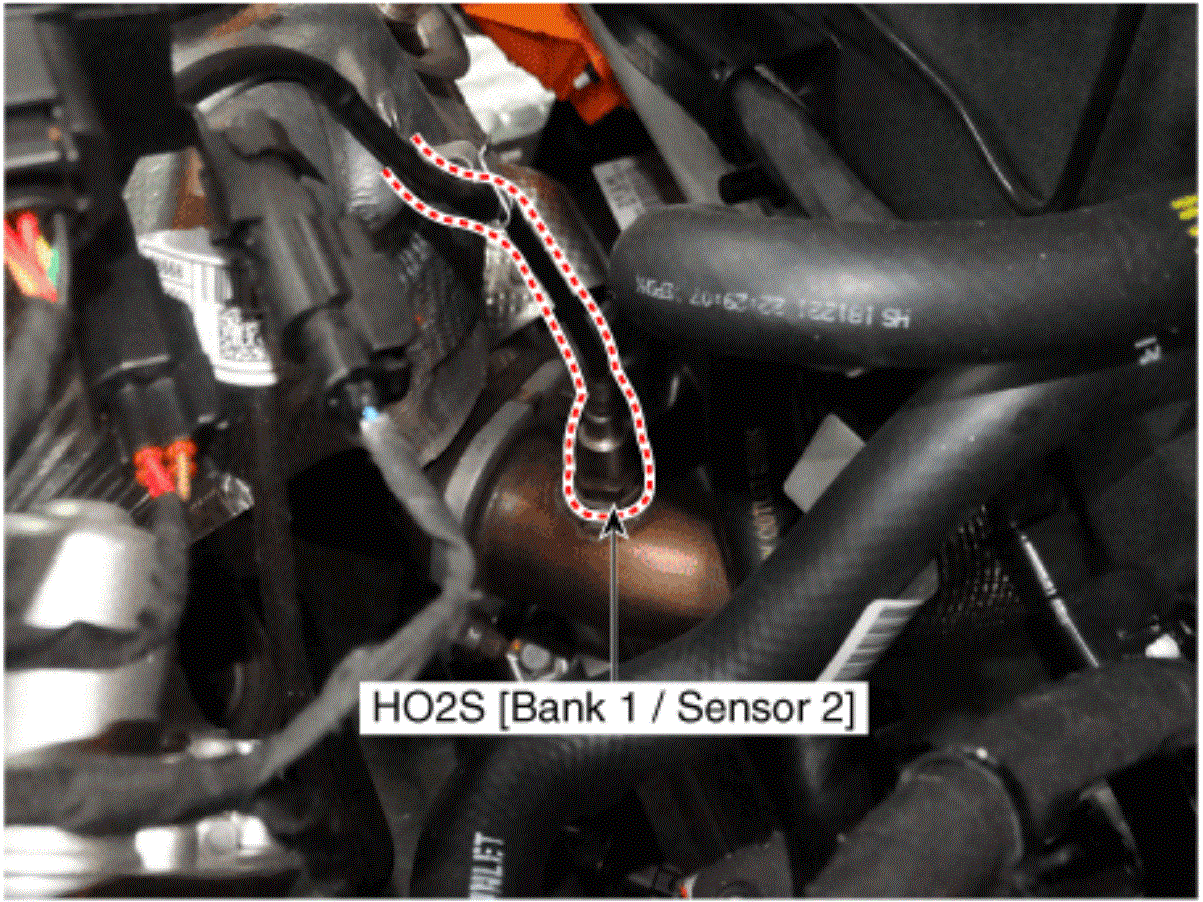

- Heated Oxygen Sensor (HO2S) [Bank 1 / Sensor 2]

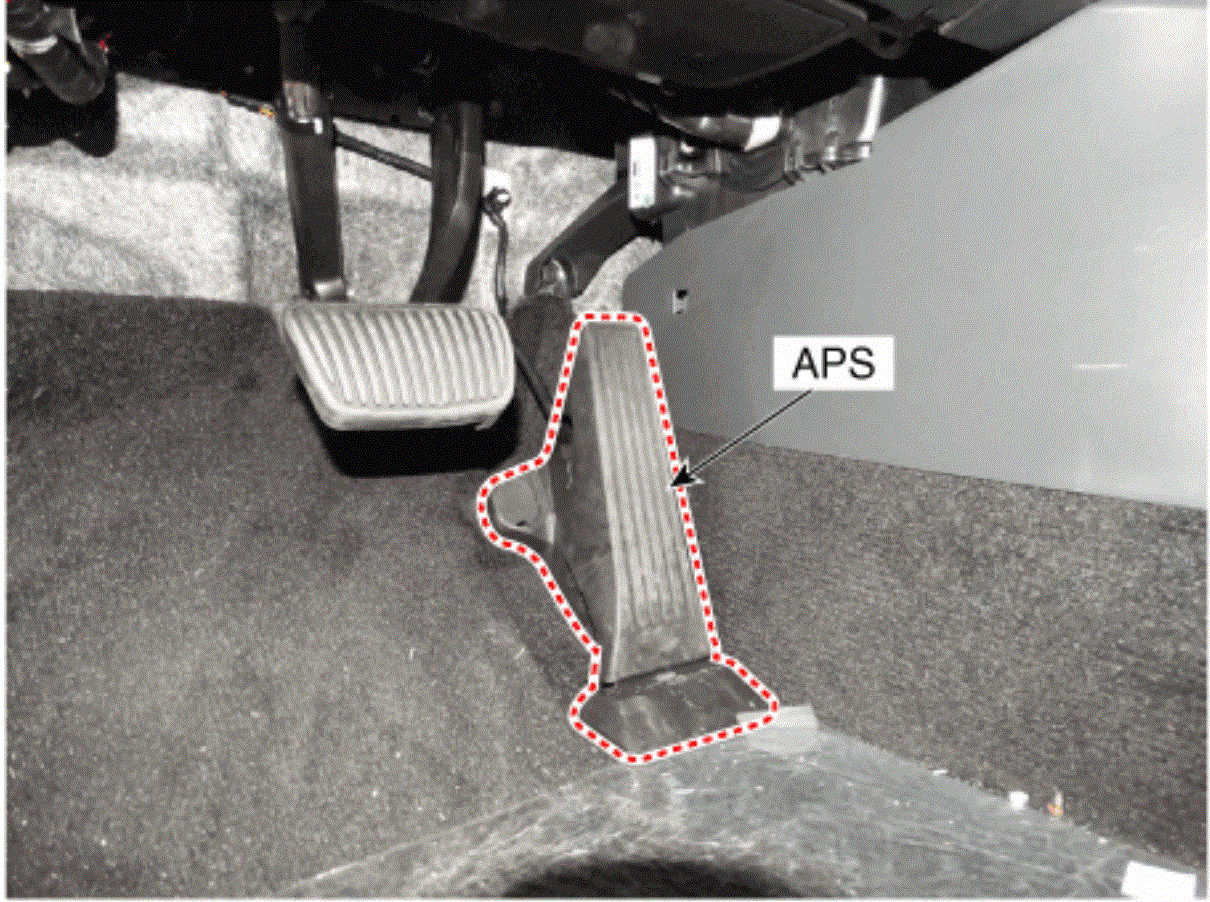

- Accelerator Position Sensor (APS)
- Rail Pressure Sensor (RPS)

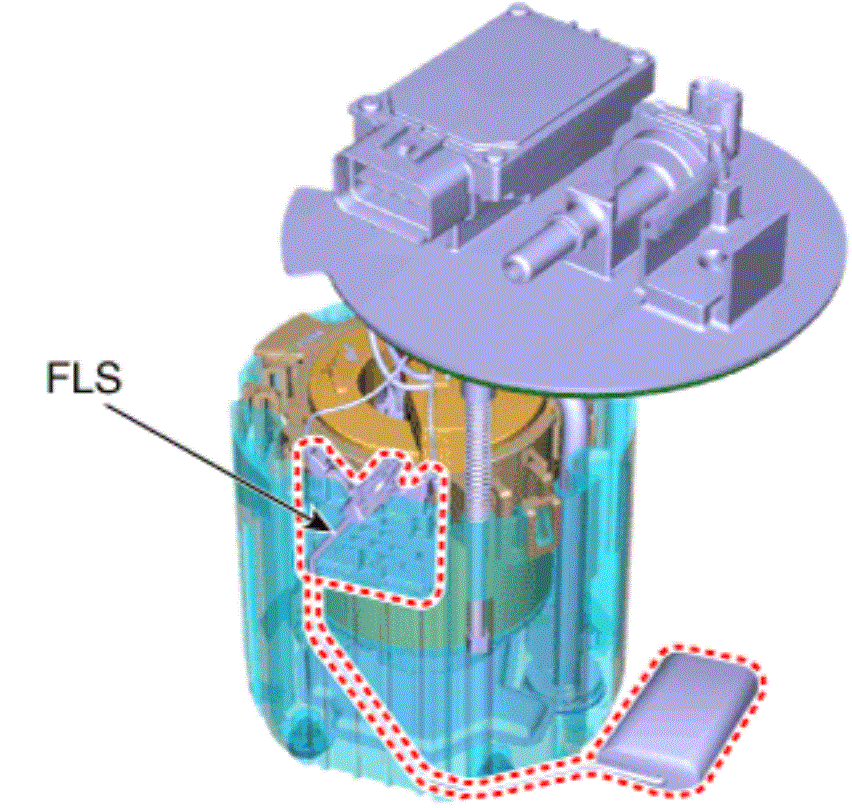

- Fuel Level Sender (FLS)
- Fuel Pressure Sensor (FPS)
- A/C Pressure Transducer (APT)
- ETC Motor [integrated into ETC Module]
- Injector

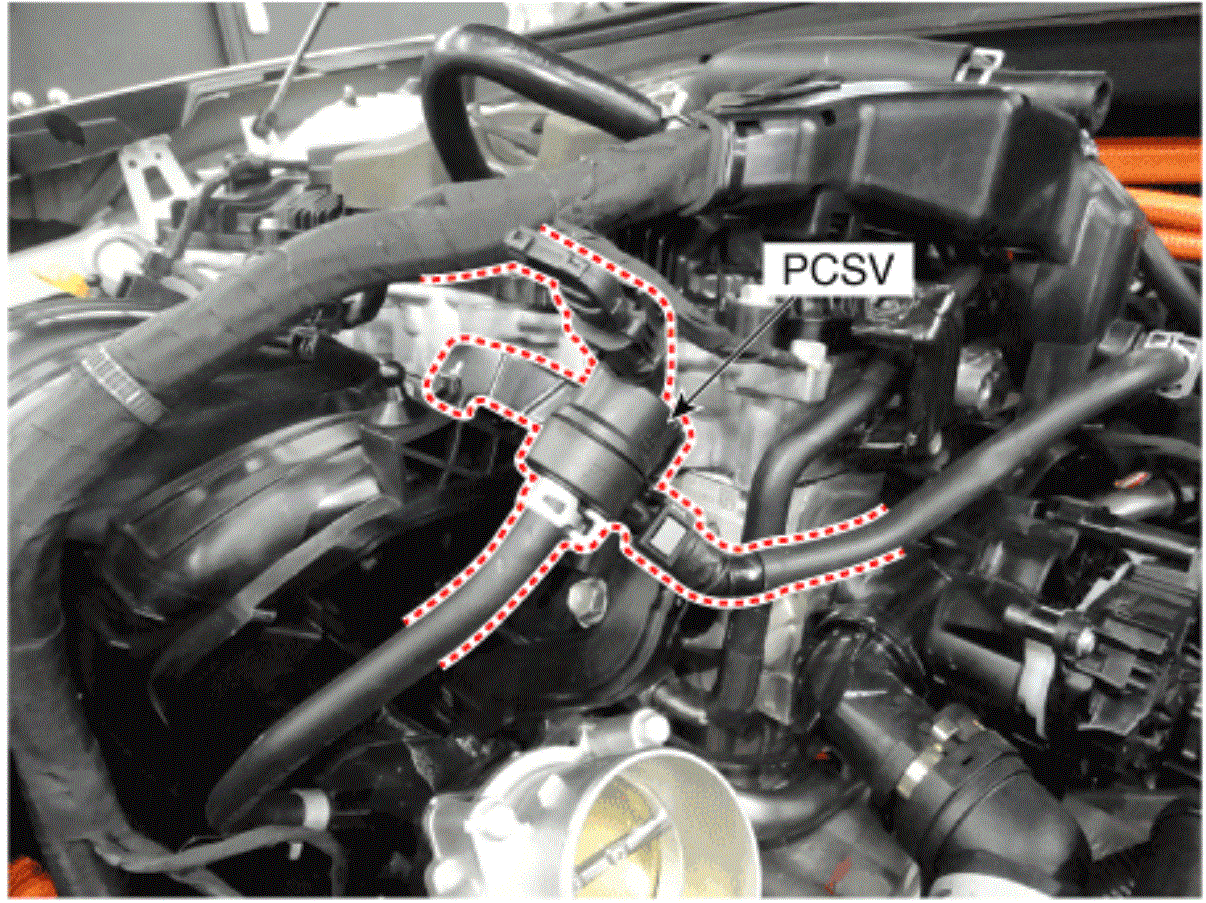

- Purge Control Solenoid Valve (PCSV)
- Variable force solenoid (VFS) [Bank 1/ Intake]
- Variable force solenoid (VFS) [Bank 1/ Exhaust]
- Oil Pressure Sensor (OPS)
- CVVT Oil Temperature Sensor (OTS)
- Electric EGR Control Valve
- Fuel Pressure Control Valve (FPCV)

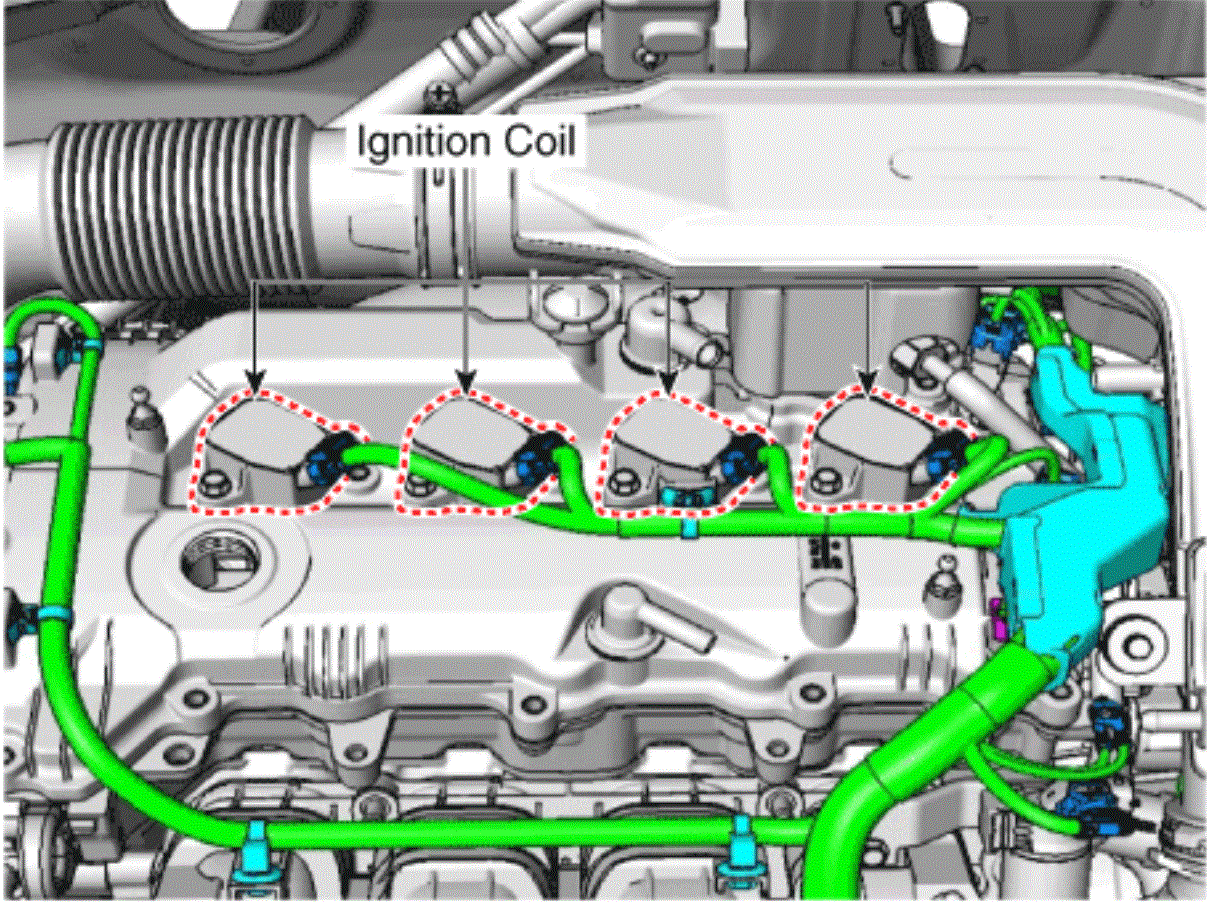

- Ignition Coil
- Main Relay
- Fuel Pump Relay

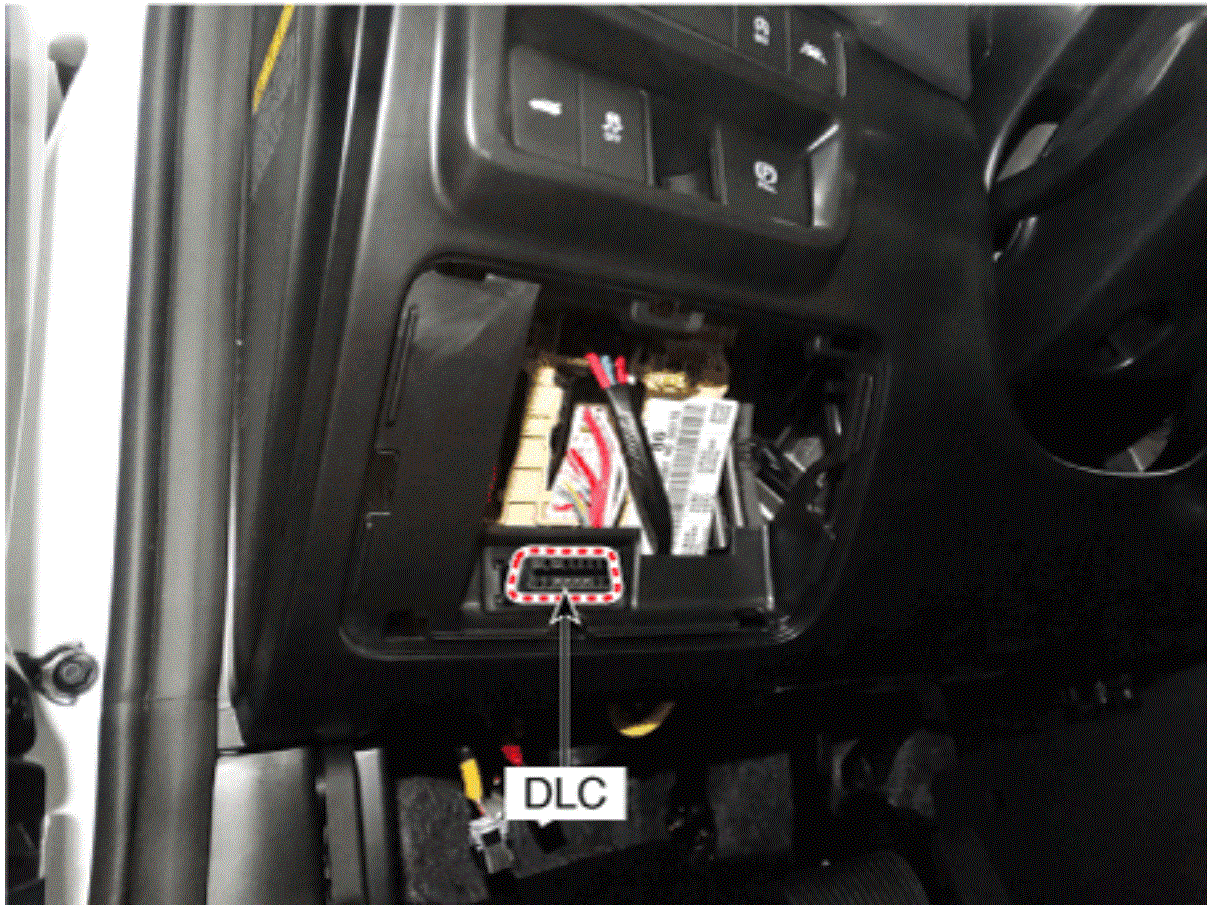

- Data Link Connector (DLC) [16-Pin]

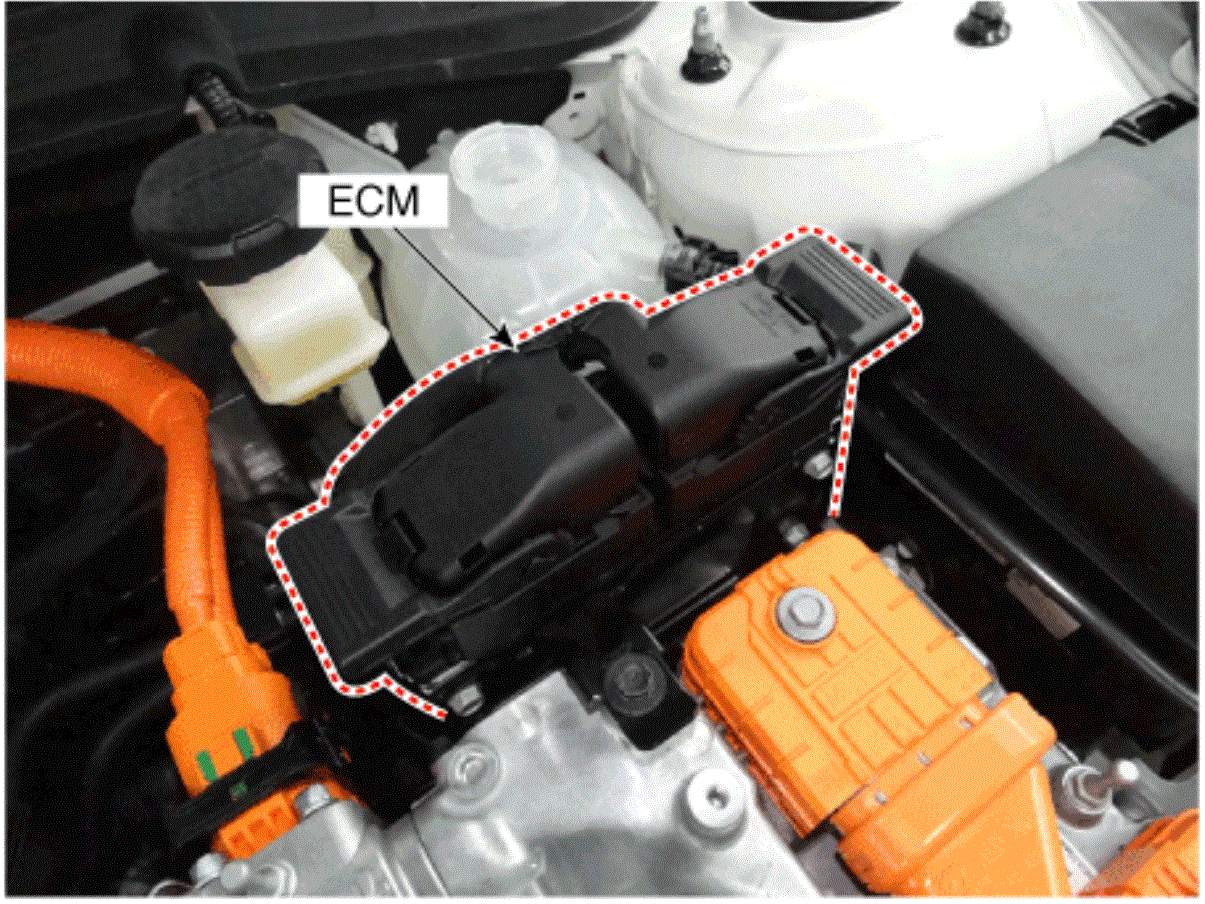

| 1. Engine Control Module (ECM) | 2. Manifold Absolute Pressure Sensor (MAPS) 4. Intake Air Temperature Sensor (IATS) |

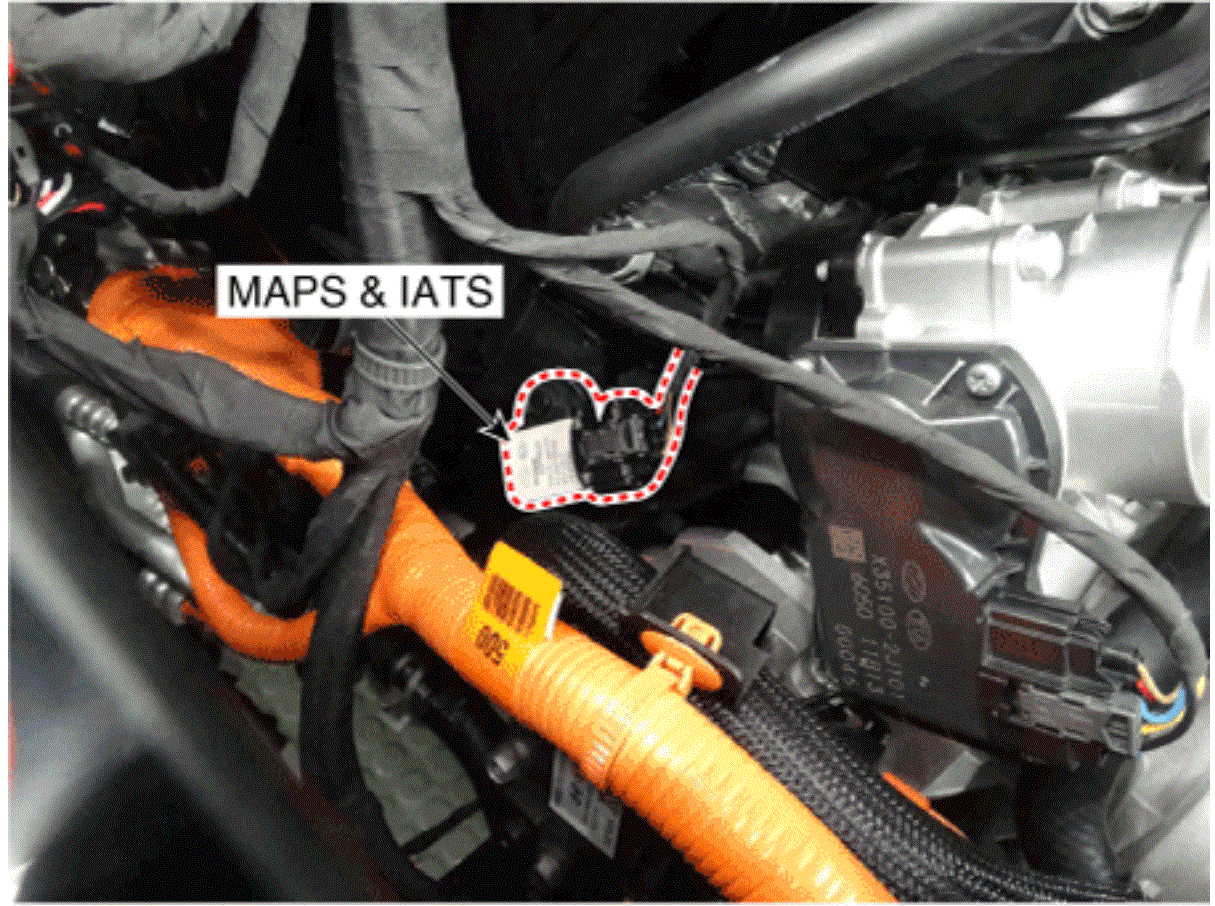

| 3. Mass Air Flow Sensor (MAFS) | 5. Engine Coolant Temperature Sensor (ECTS) #1 |

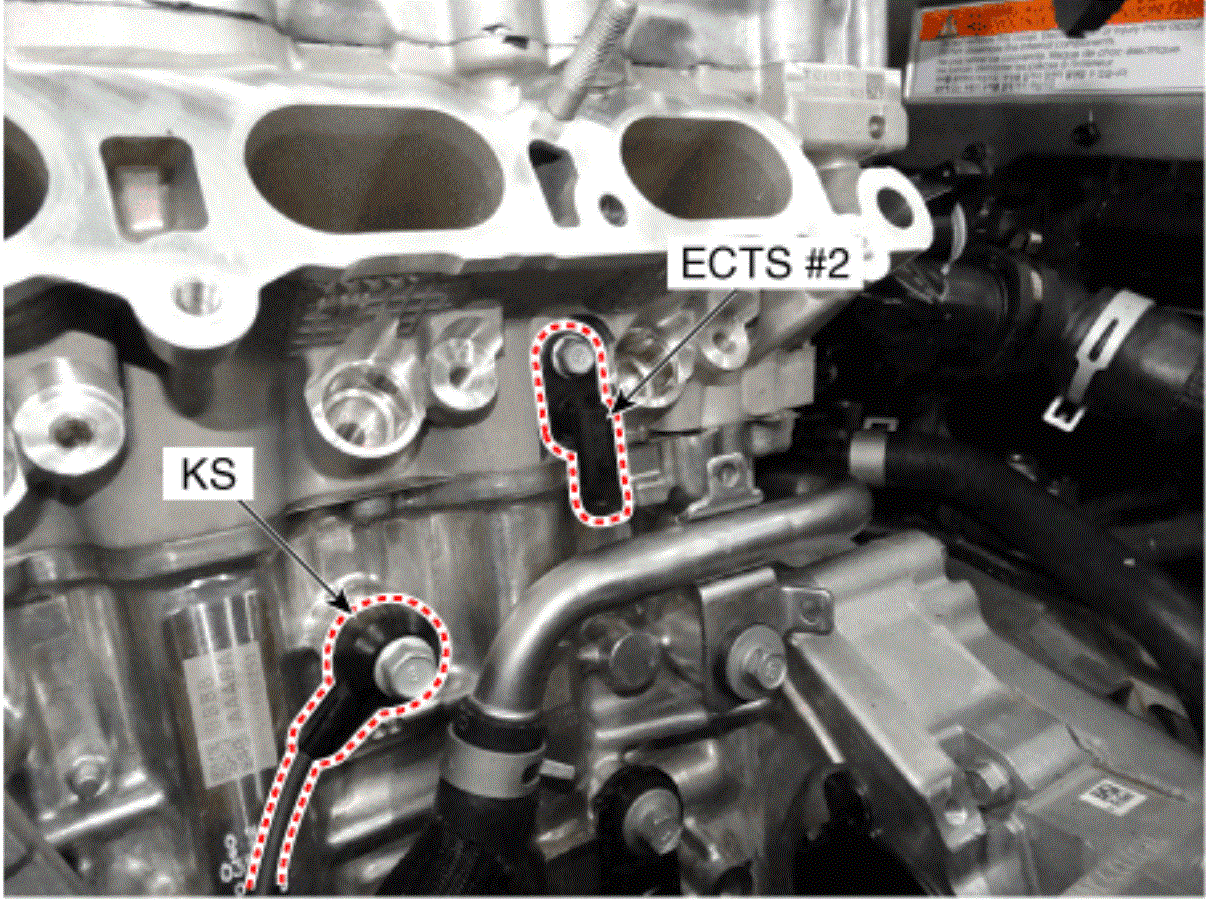

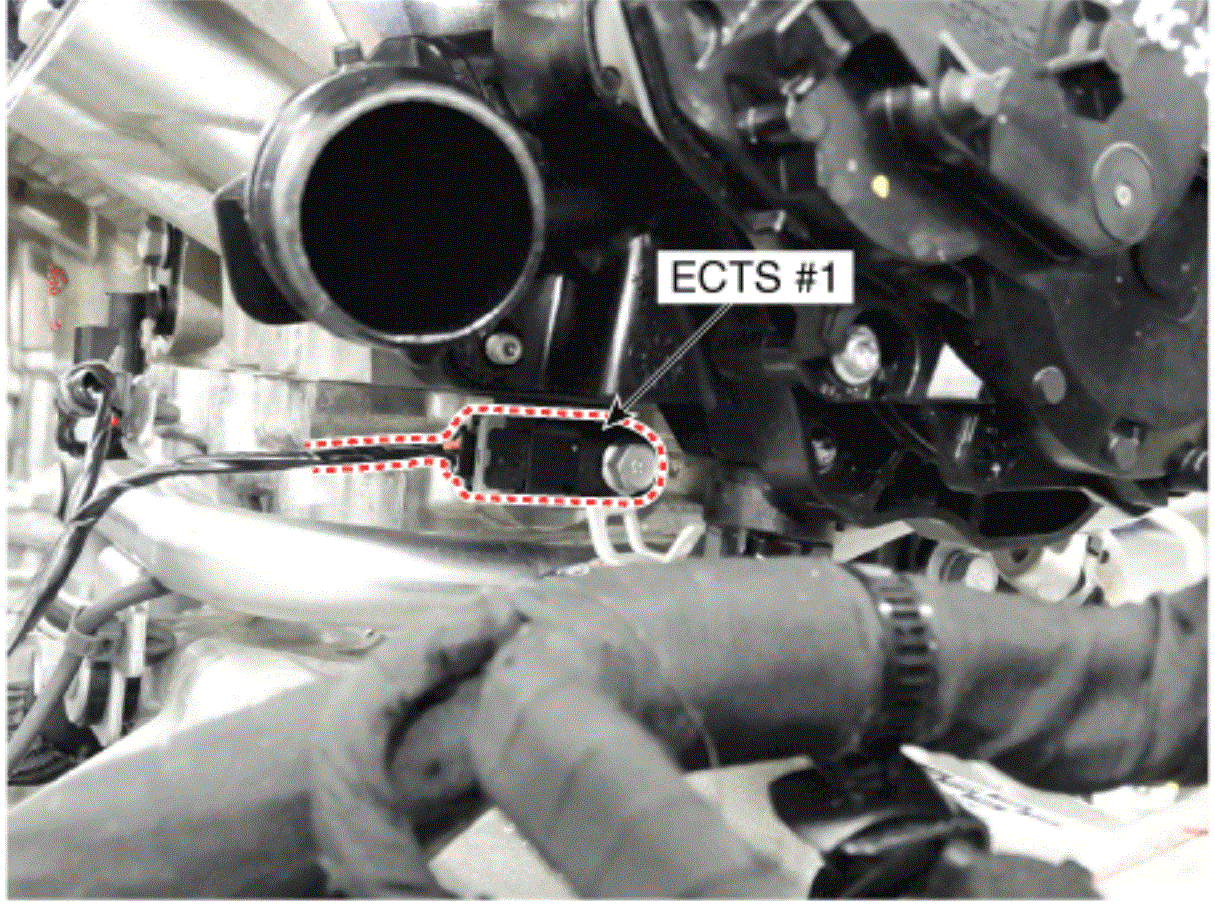

| 6. Engine Coolant Temperature Sensor (ECTS) #2 11. Knock Sensor (KS) |
7. Throttle Position Sensor (TPS) [integrated into ETC Module] 19. ETC Motor [integrated into ETC Module] |

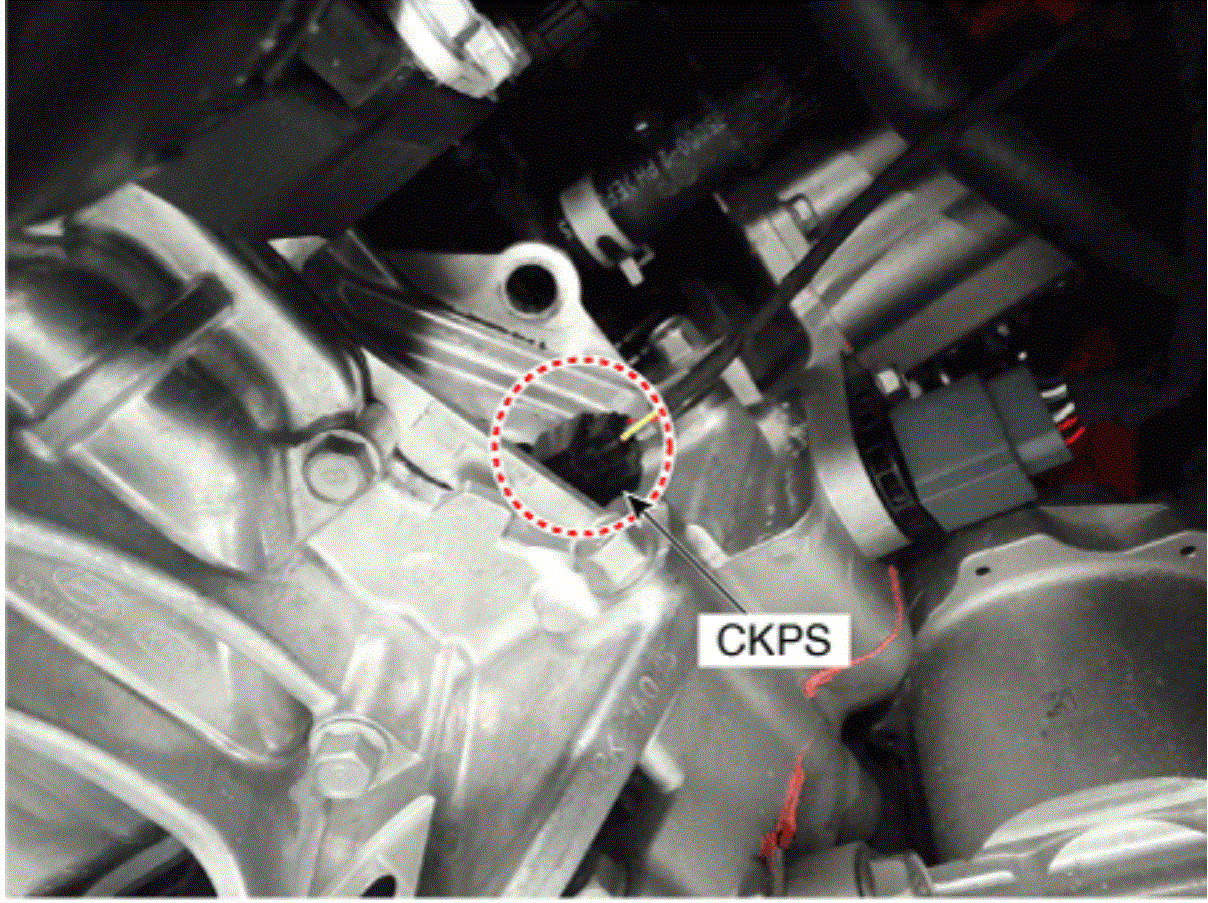

| 8. Crankshaft Position Sensor (CKPS) | 9. Camshaft Position Sensor (CMPS) [Bank 1 / Intake] |

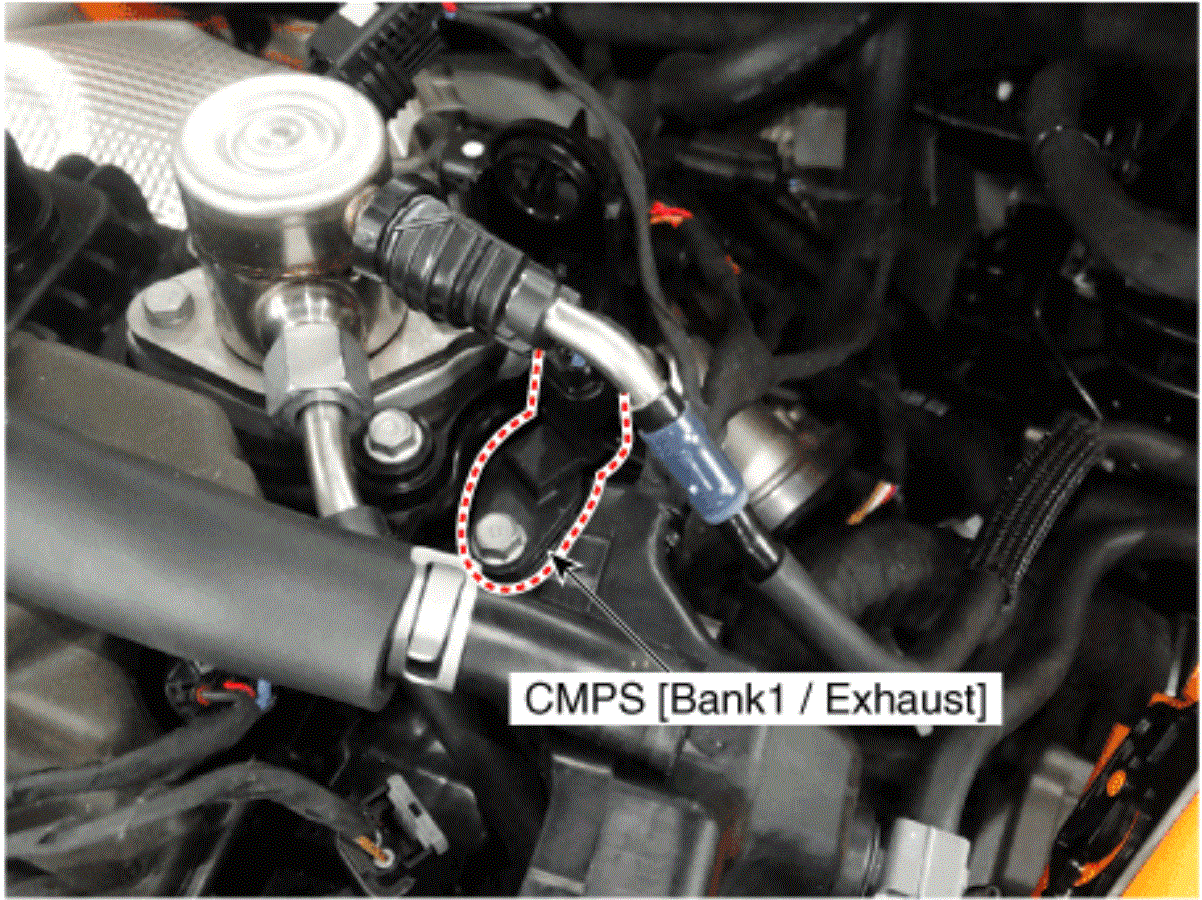

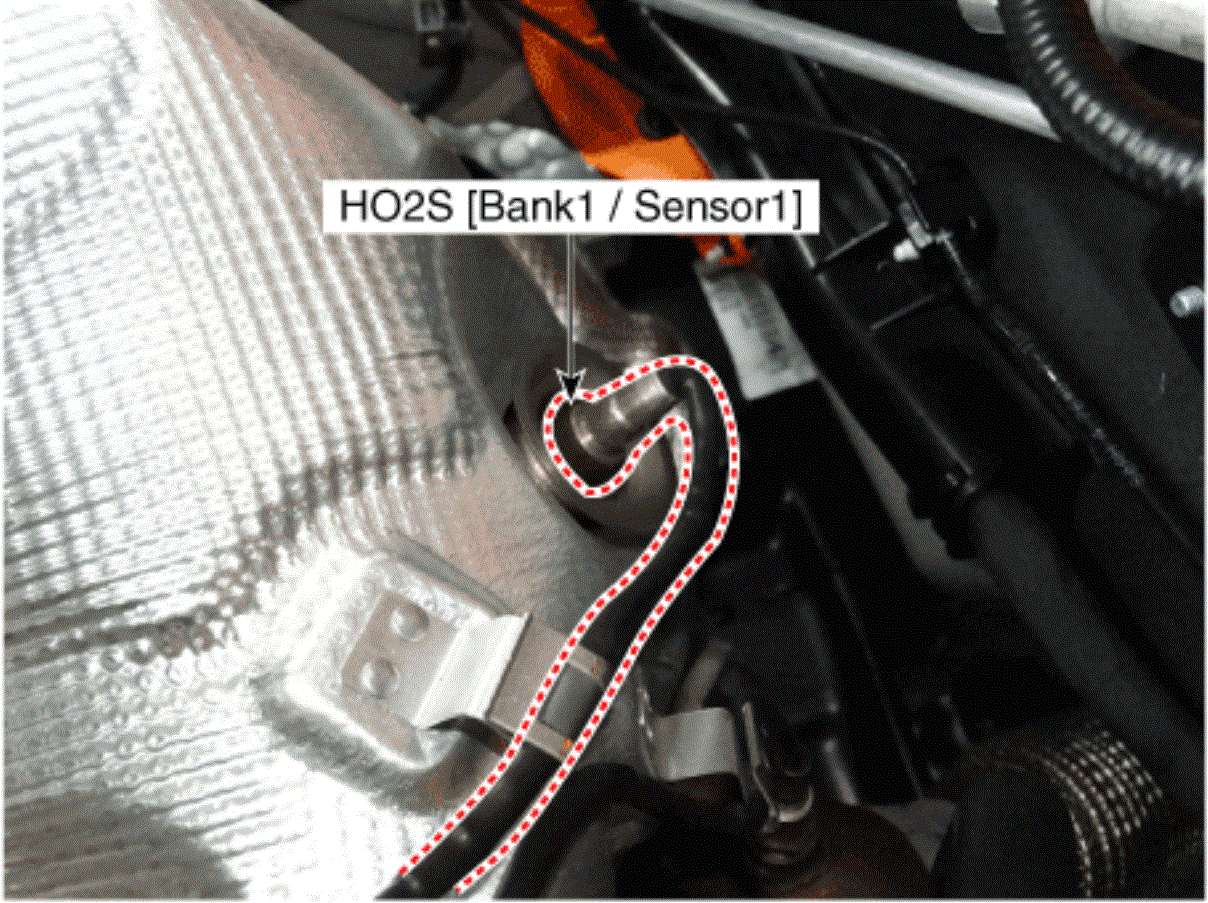

| 10. Camshaft Position Sensor (CMPS) [Bank 1 / Exhaust] | 12. Heated Oxygen Sensor (HO2S) [Bank 1 / Sensor 1] |
| 13. Heated Oxygen Sensor (HO2S) [Bank 1 / Sensor 2] | 14. Accelerator Position Sensor (APS) |

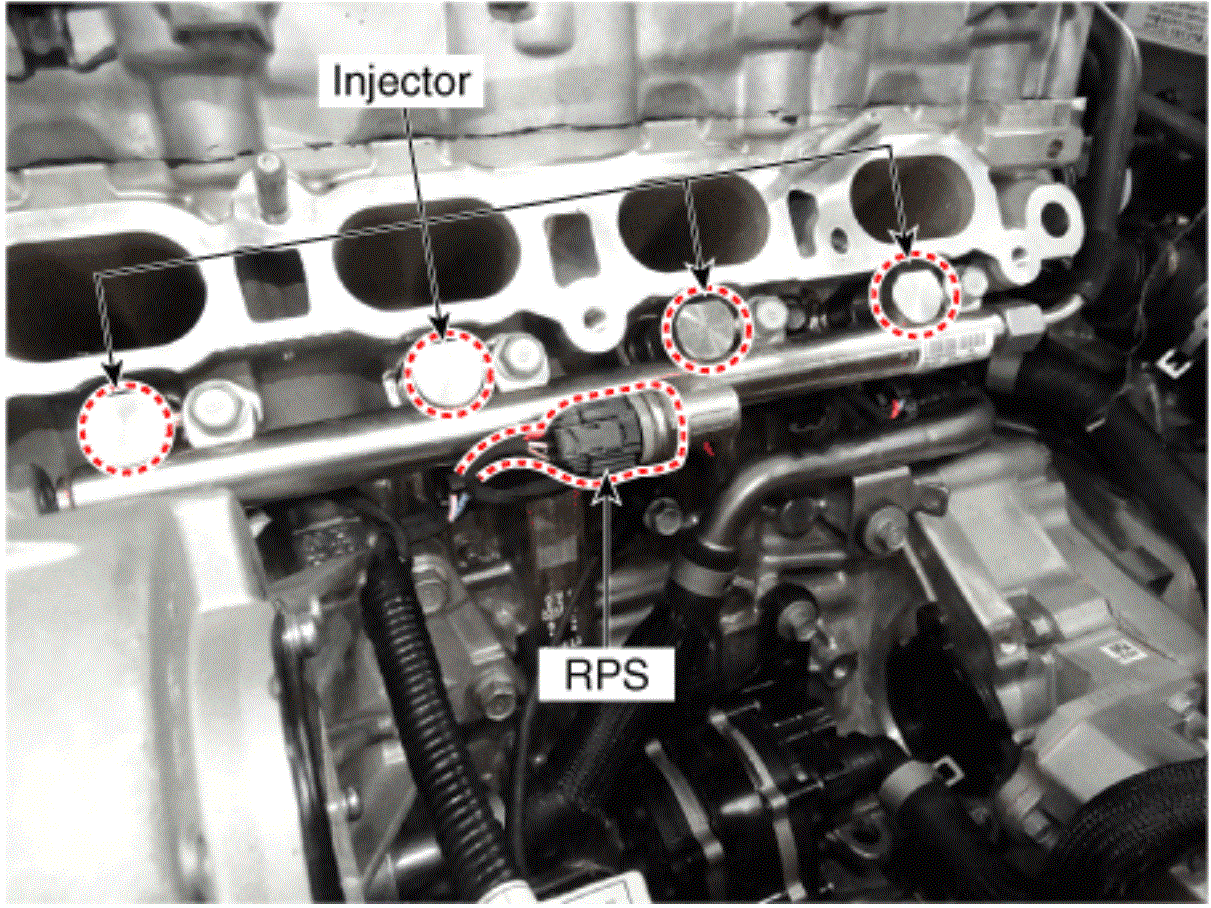

| 15. Rail Pressure Sensor (RPS) 20. Injector |
16. Fuel Level Sender (FLS) |

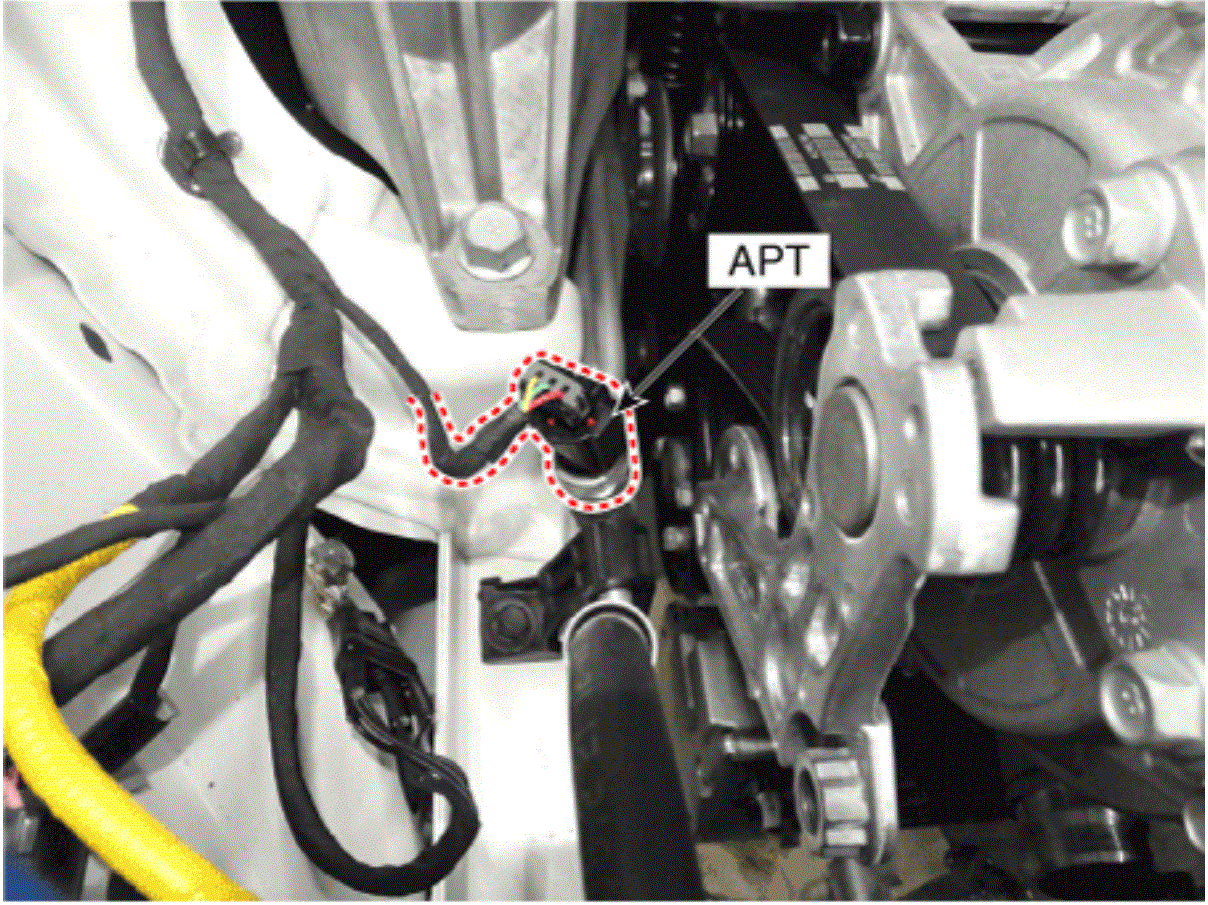

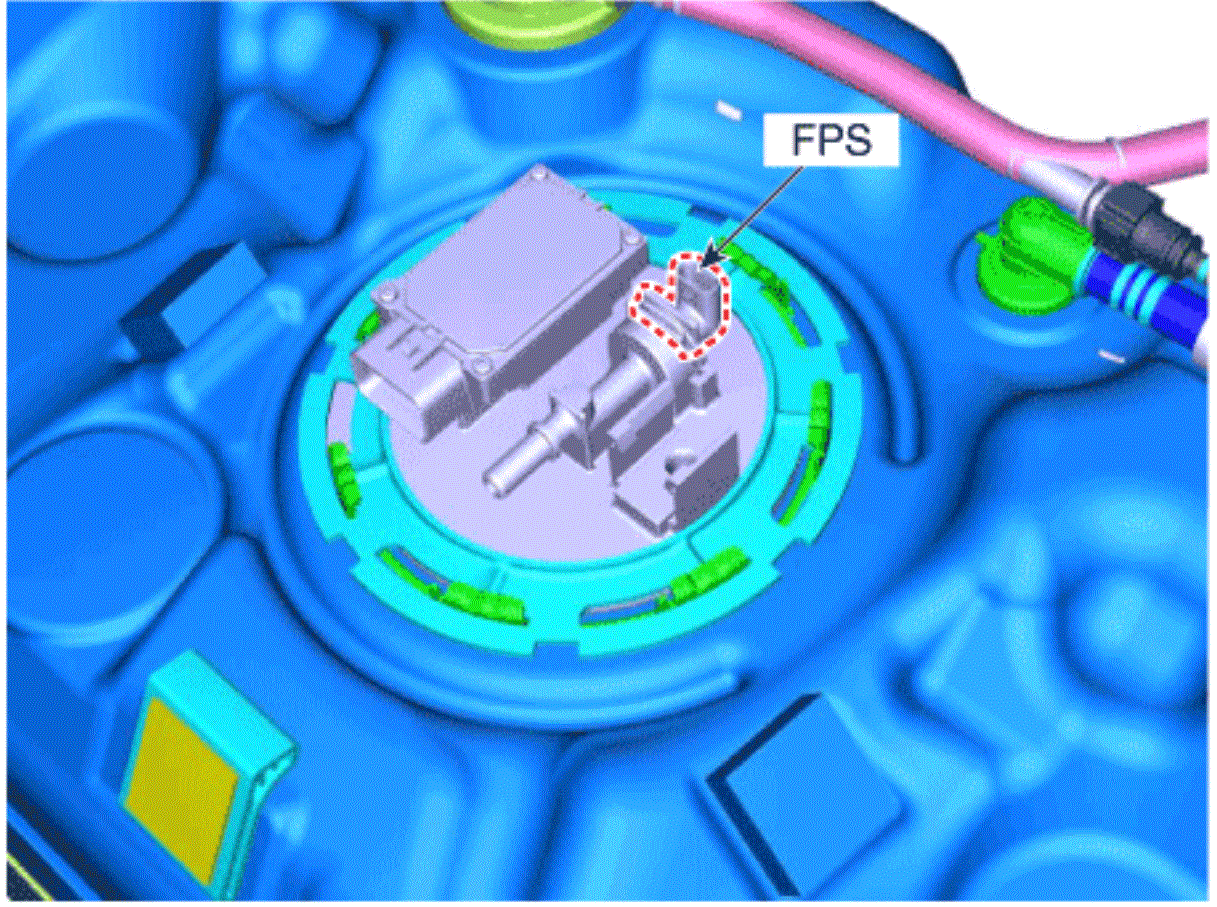

| 17. Fuel Pressure Sensor (FPS) | 18. A/C Pressure Transducer (APT) |

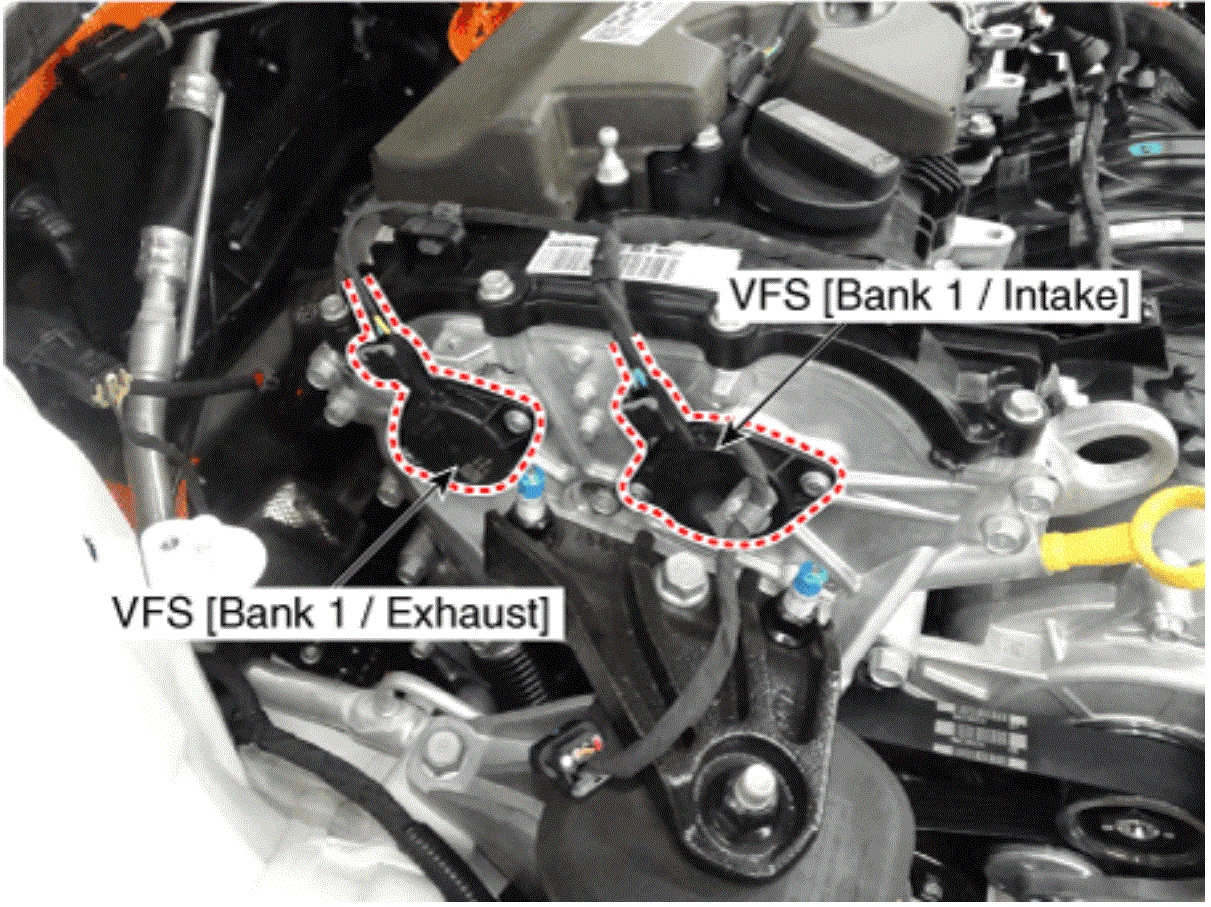

| 21. Purge Control Solenoid Valve (PCSV) | 22. Variable force solenoid (VFS) [Bank 1/ Intake] 23. Variable force solenoid (VFS) [Bank 1/ Exhaust] |

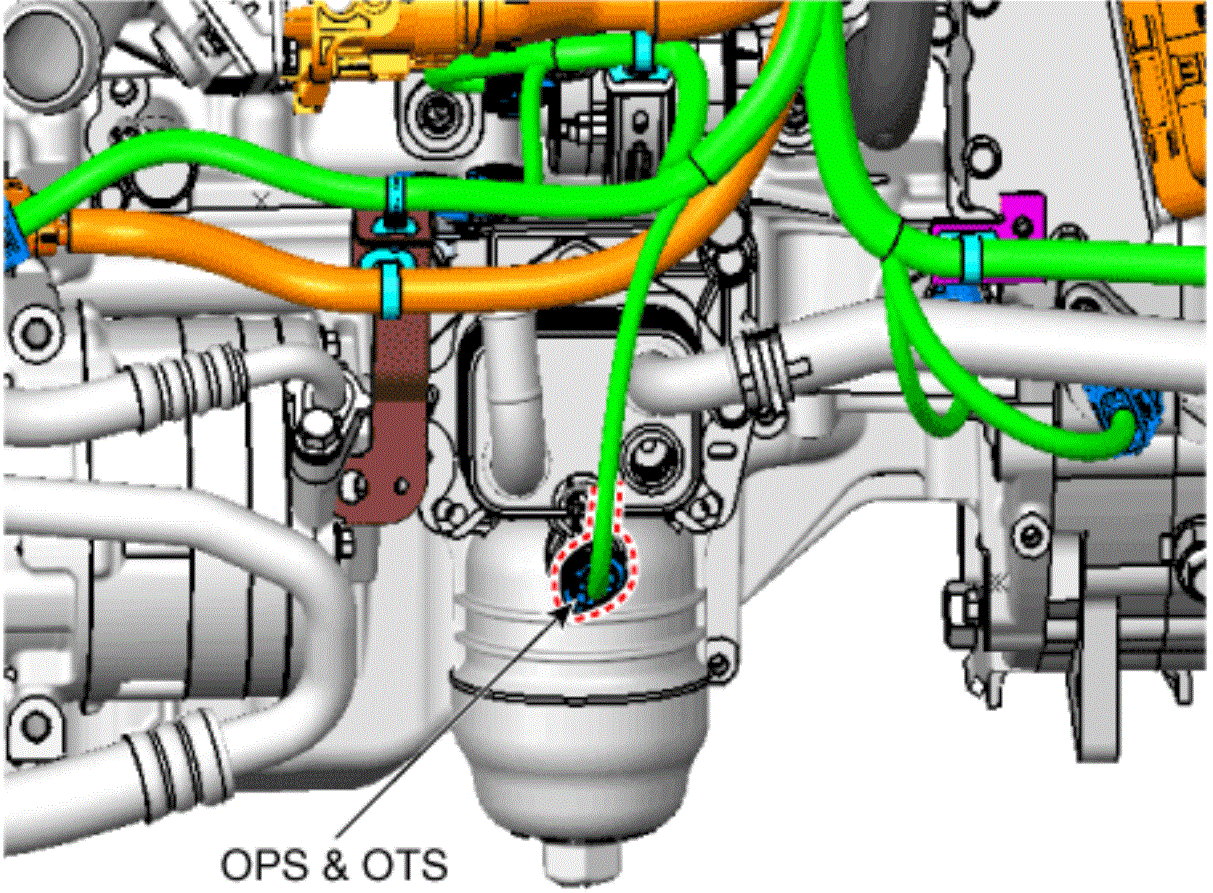

| 24. Oil Pressure Sensor (OPS) 25. CVVT Oil Temperature Sensor (OTS) |

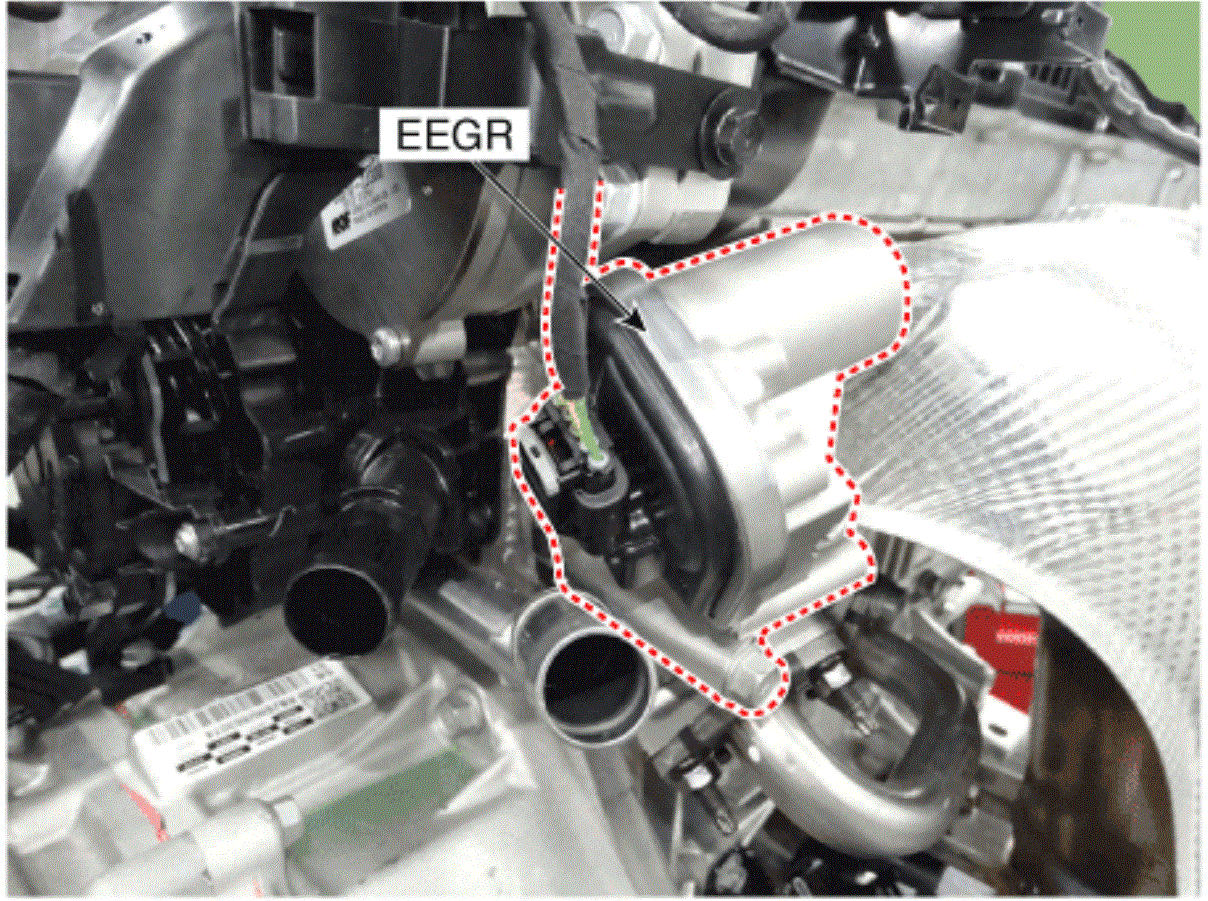

26. Electric EGR Control Valve |

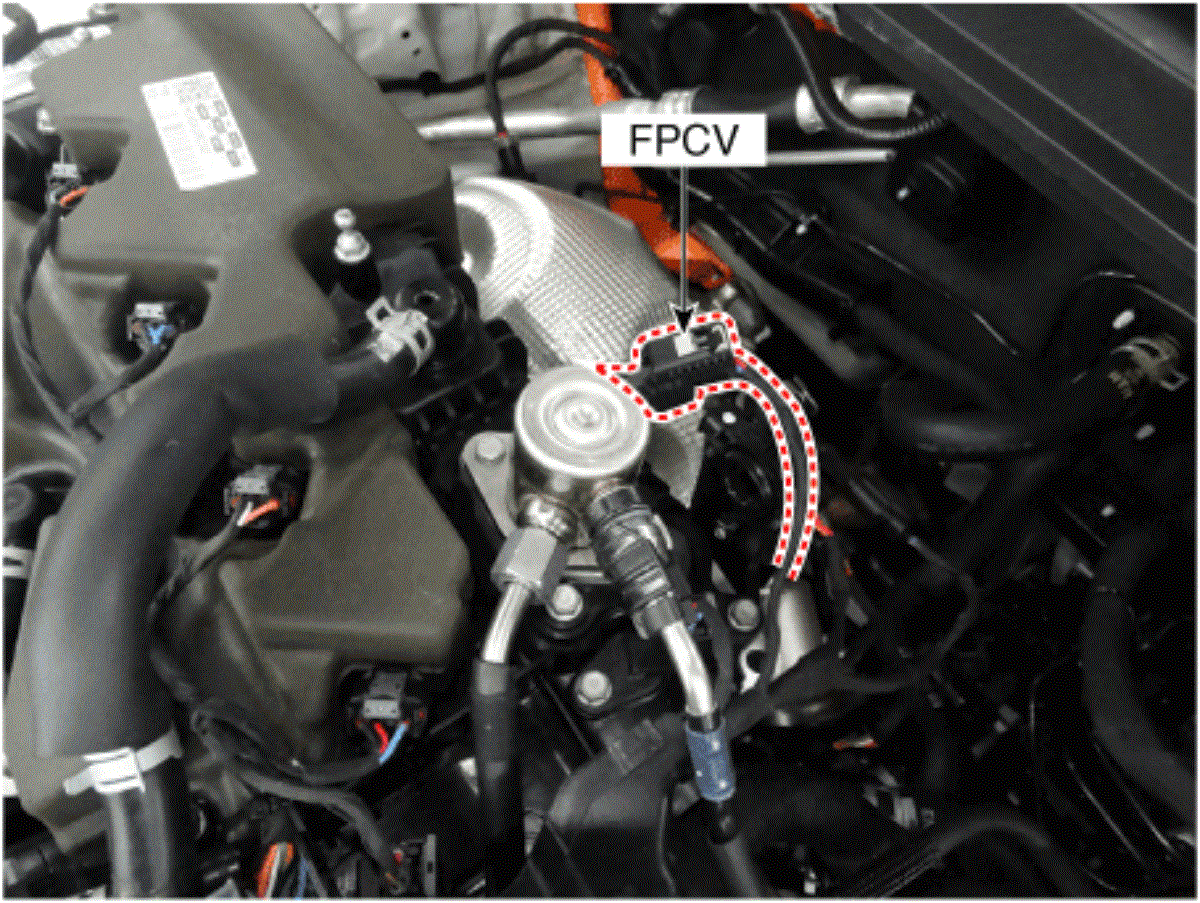

| 27. Fuel Pressure Control Valve (FPCV) | 28. Ignition Coil |

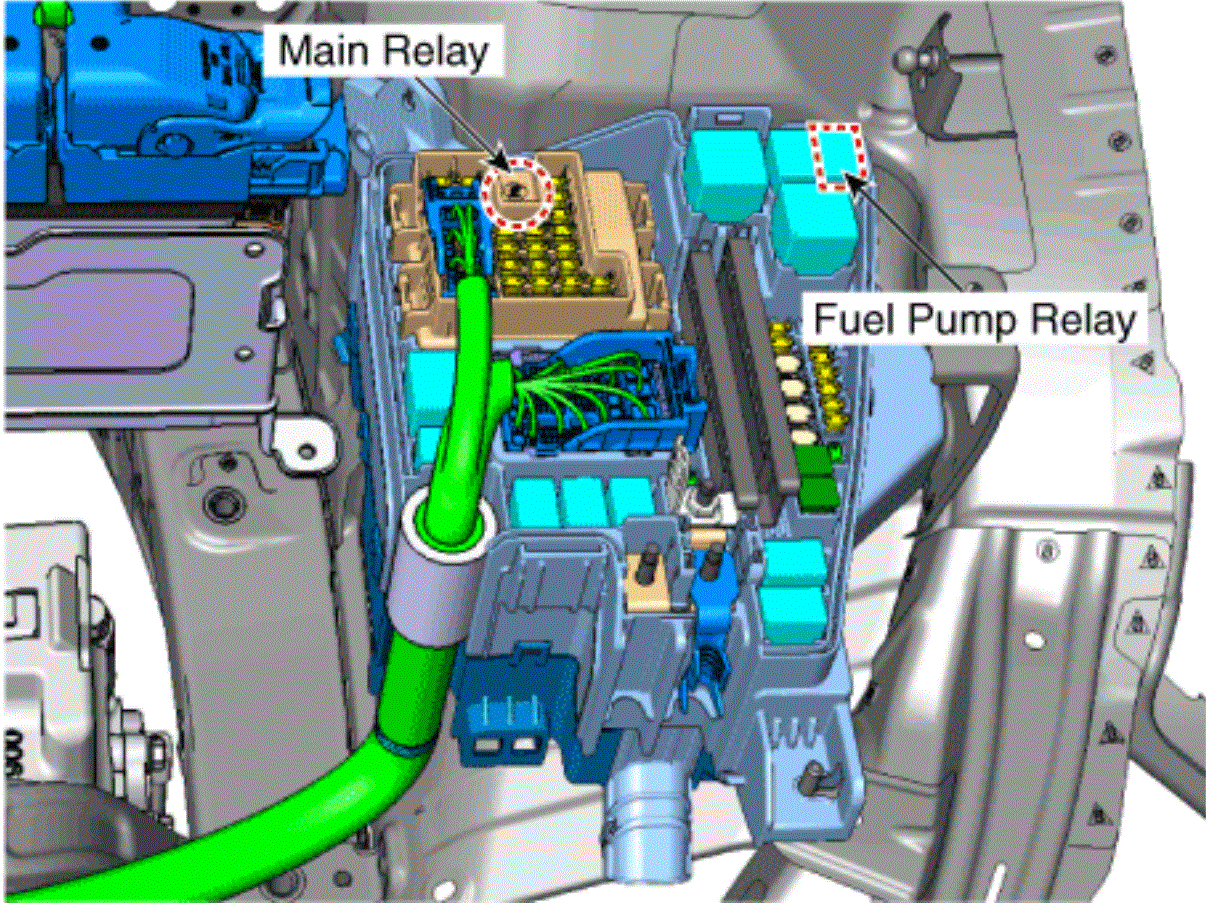

| 29. Main Relay 30. Fuel Pump Relay |
31. Data Link Connector (DLC) [16-Pin] |
