Power Mirror Switch Test

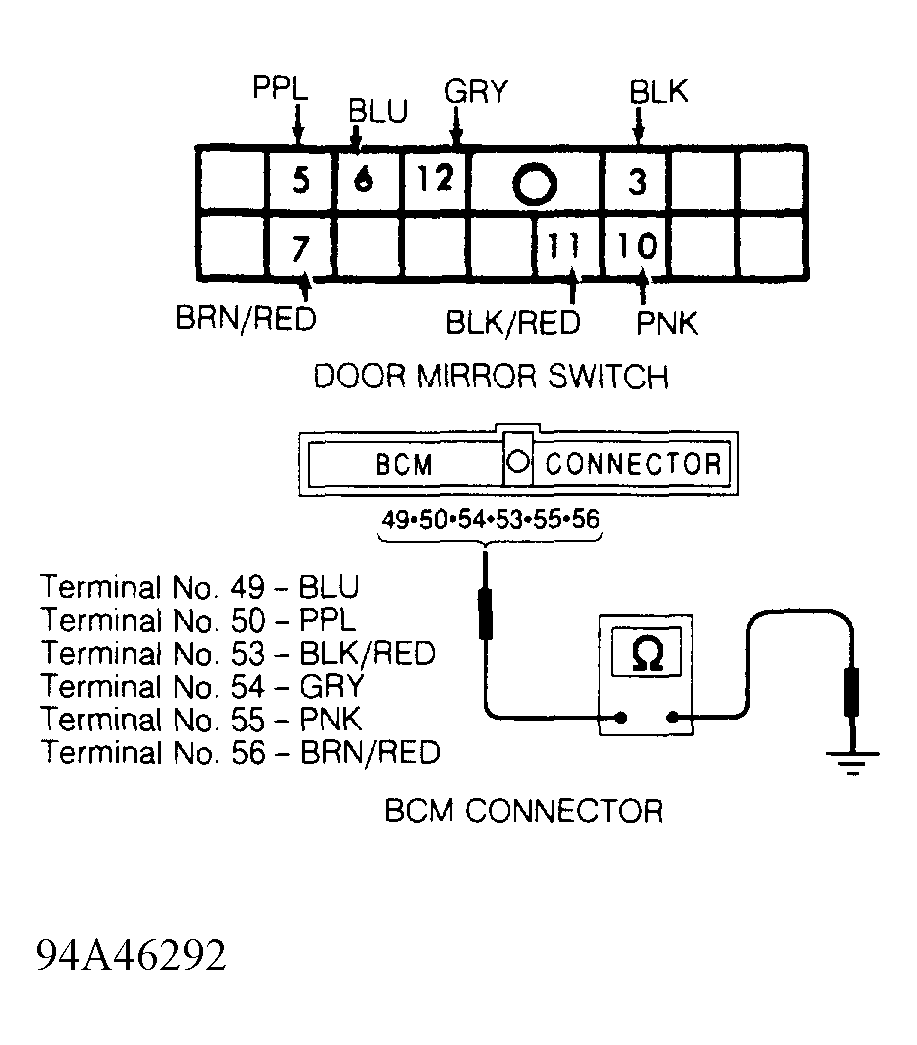

- Disconnect door mirror switch connector. Check continuity in applicable switch circuit. See DISCONNECTED POWER MIRROR SWITCH CONTINUITY TEST table. See Fig 1. If continuity is not as specified, repair appropriate wiring harness.DISCONNECTED POWER MIRROR SW CONTINUITY SW TEST
Application Terminals No. Select Switch Right Side 6 & 49 Left Side 5 & 50 Control Switch Right 10 & 55 Left 7 & 56 Up 11 & 53 Down 12 & 54 - Connect door mirror switch connector. Check door mirror switch continuity. See CONNECTED POWER MIRROR SWITCH CONTINUITY TEST table. See Fig 1. If continuity is not as specified, replace door mirror switch.
CONNECTED POWER MIRROR SWITCH CONTINUITY SWITCH TEST
| Application | Terminals No. | |
|---|---|---|
| Select Switch | ||
| Right Side | 49 & Ground | |
| Left Side | 50 & Ground | |
| Control Switch | ||
| Right | 55 & Ground | |
| Left | 56 & Ground | |
| Up | 53 & Ground | |
| Down | 54 & Ground | |
