Accelerator Cable
CAUTION:
DO NOT twist or scratch cable wire during adjustment procedure. Ensure ASCD cable is not pulling on throttle drum.

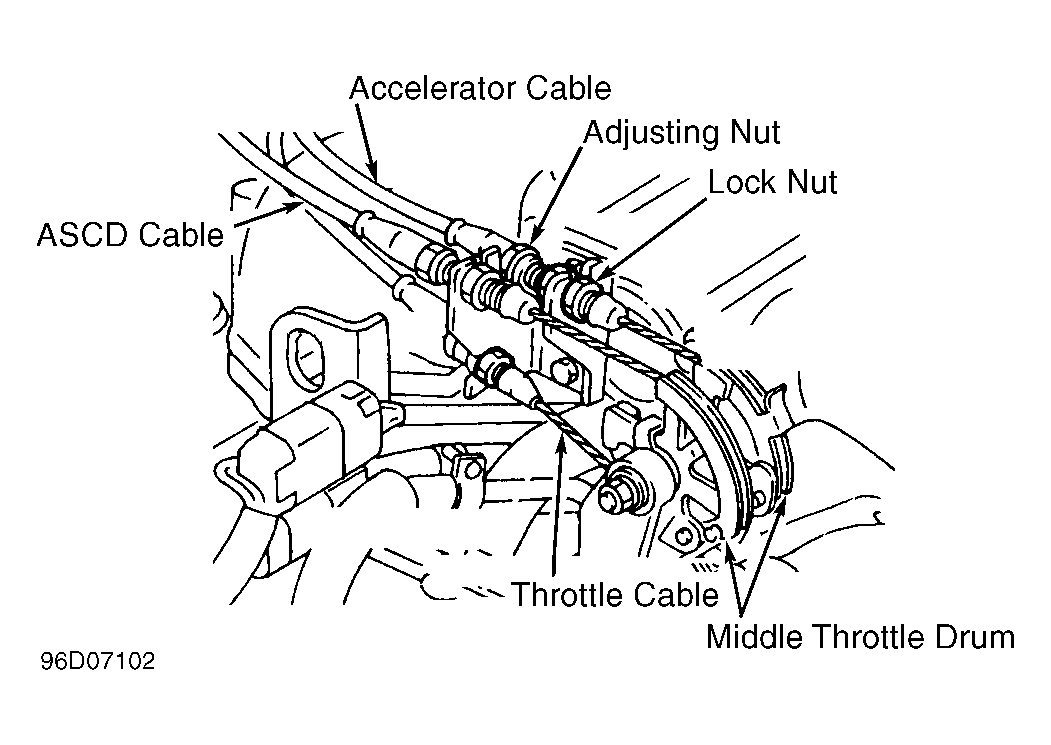

- Loosen accelerator cable lock nut. See Fig 1 . Tighten accelerator cable adjusting nut until middle throttle drum starts to move. Tighten accelerator cable lock nut to 69-87 INCH lbs. (8-10 N.m).
- Loosen throttle cable lock nut. See Fig 2 . Tighten throttle cable adjusting nut until throttle drum starts to move. Back off throttle cable adjusting nut 1 1/2 - 2 turns, and tighten throttle cable lock nut to 69-87 INCH lbs. (8-10 N.m).
