Check Input Signal Circuit

Turn ignition off. Disconnect ECM harness connector and A/T control unit harness connector. Verify harness continuity between ECM connector terminal No. 34 and A/T control unit connector terminal No. 10 (Blue/Red wire). Verify harness continuity between ECM connector terminal No. 35 and A/T control unit connector terminal No. 11 (Blue wire). See Fig 1 and Fig 2 . If continuity is present, perform FINAL CHECK  . If continuity is not present, check harness and connectors between ECM and A/T control unit. Repair harness or connectors as necessary and perform FINAL CHECK  .

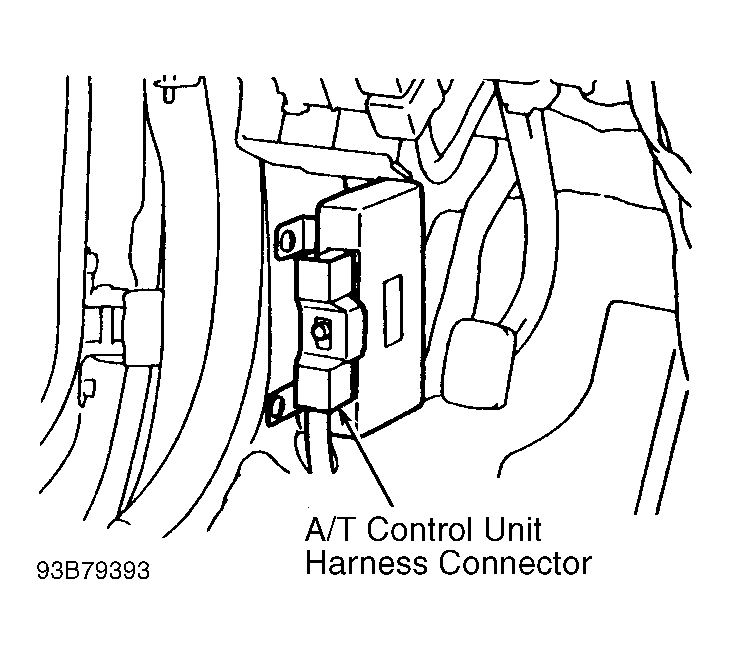

Fig 1: Locating A/T Control Unit Connector (Q45)
G93B79393Courtesy of NISSAN MOTOR CO., U.S.A.
Fig 2: DTC 54, Checking Input Signal Circuit (Q45)
G93C79394Courtesy of NISSAN MOTOR CO., U.S.A.
