Pin Voltage Charts

Pin voltage charts are supplied to reduce diagnostic time. Checking pin voltages at the Powertrain Control Module (PCM) determines whether it is receiving and transmitting proper voltage signals. Charts may also help determine if PCM harness is shorted or opened. See Fig 3 through Fig 19 .

NOTE: Unless stated otherwise in testing procedures, perform all voltage tests using a Digital Volt-Ohmmeter (DVOM) with a minimum 10-megohm input impedance. Voltage readings may vary slightly due to battery condition or charging rate.
NOTE: Harness connector should remain plugged in during testing procedures. Harness connector illustrations are of harness side of connector viewed from rear (wire side).
Fig 1: Identifying PCM Harness Connector Pin Terminals (I30)
G97B06564Courtesy of NISSAN MOTOR CO., U.S.A.
Fig 2: Identifying PCM Harness Connector Pin Terminals (Q45)
G98H11707Courtesy of NISSAN MOTOR CO., U.S.A.

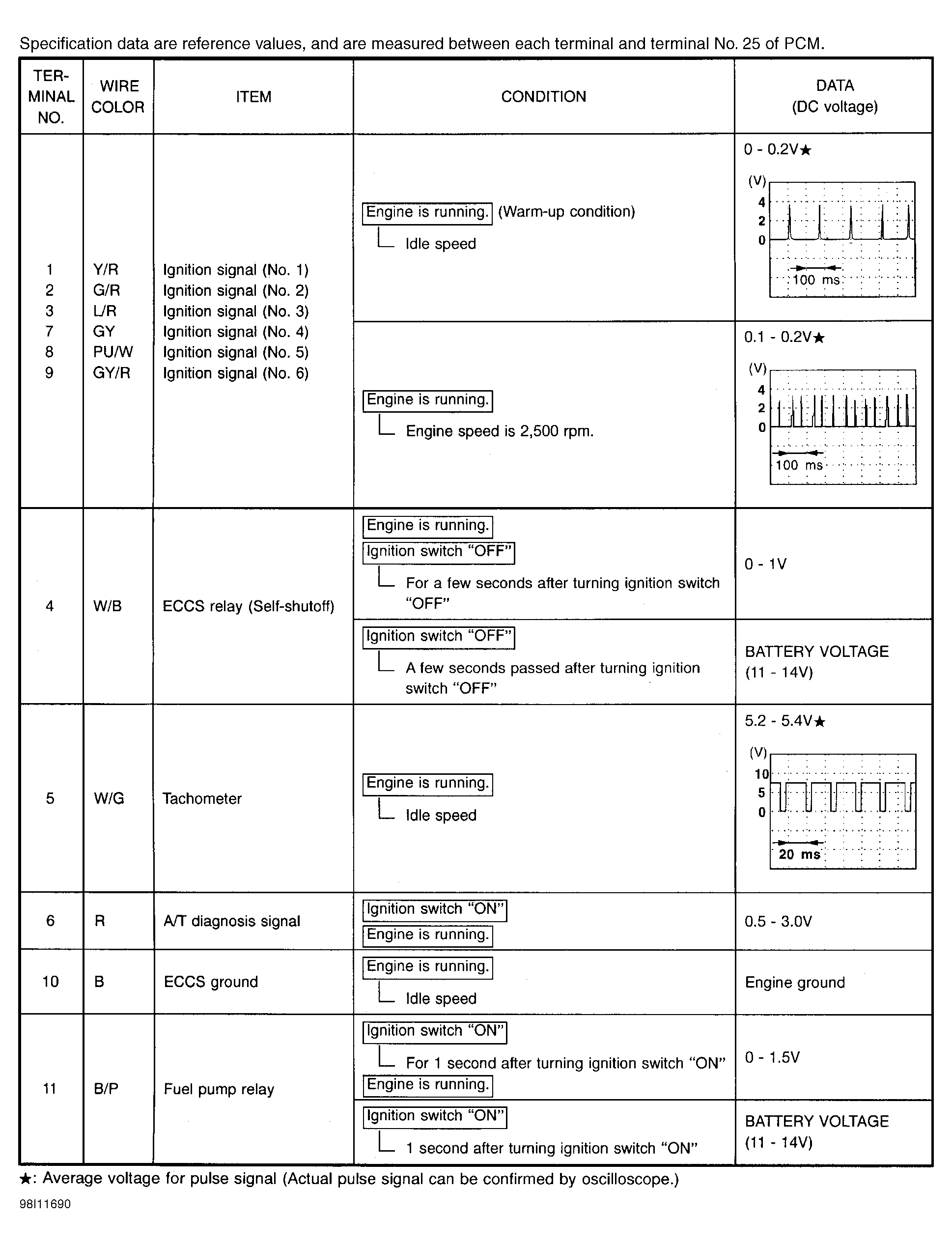

Fig 3: Pin Voltage Chart (I30 - 1 Of 8)
G98I11690

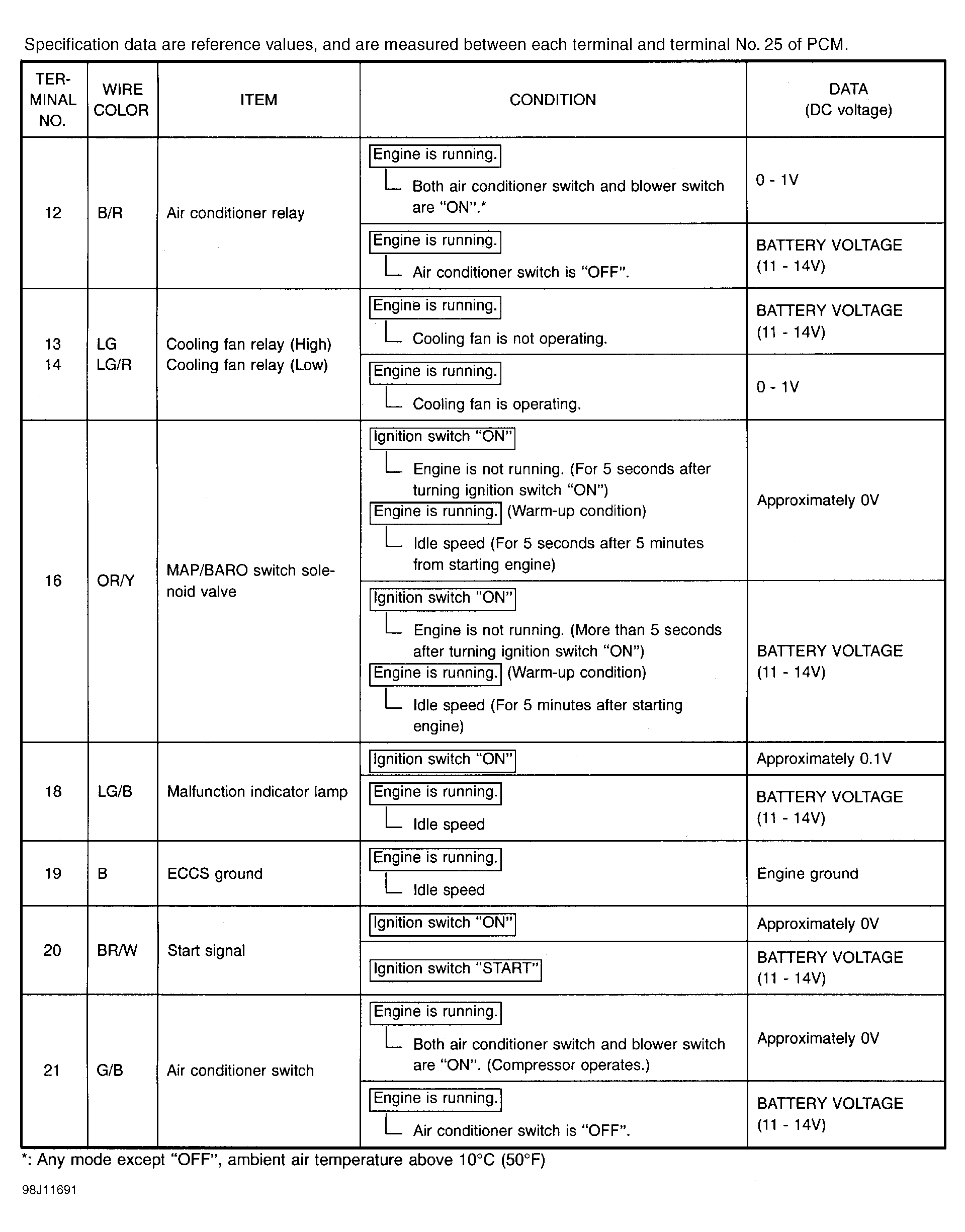

Fig 4: Pin Voltage Chart (I30 - 2 Of 8)
G98J11691

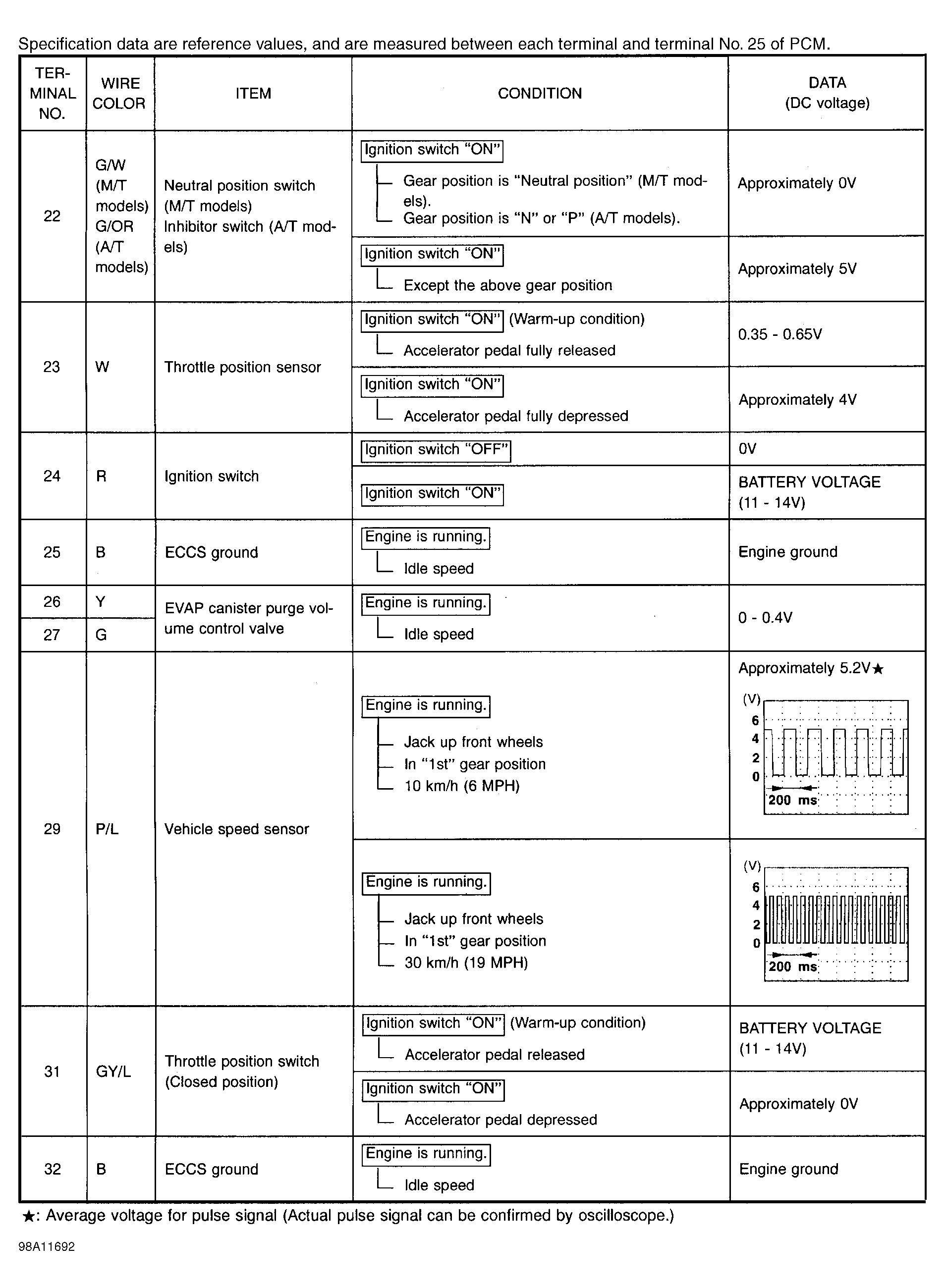

Fig 5: Pin Voltage Chart (I30 - 3 Of 8)
G98A11692

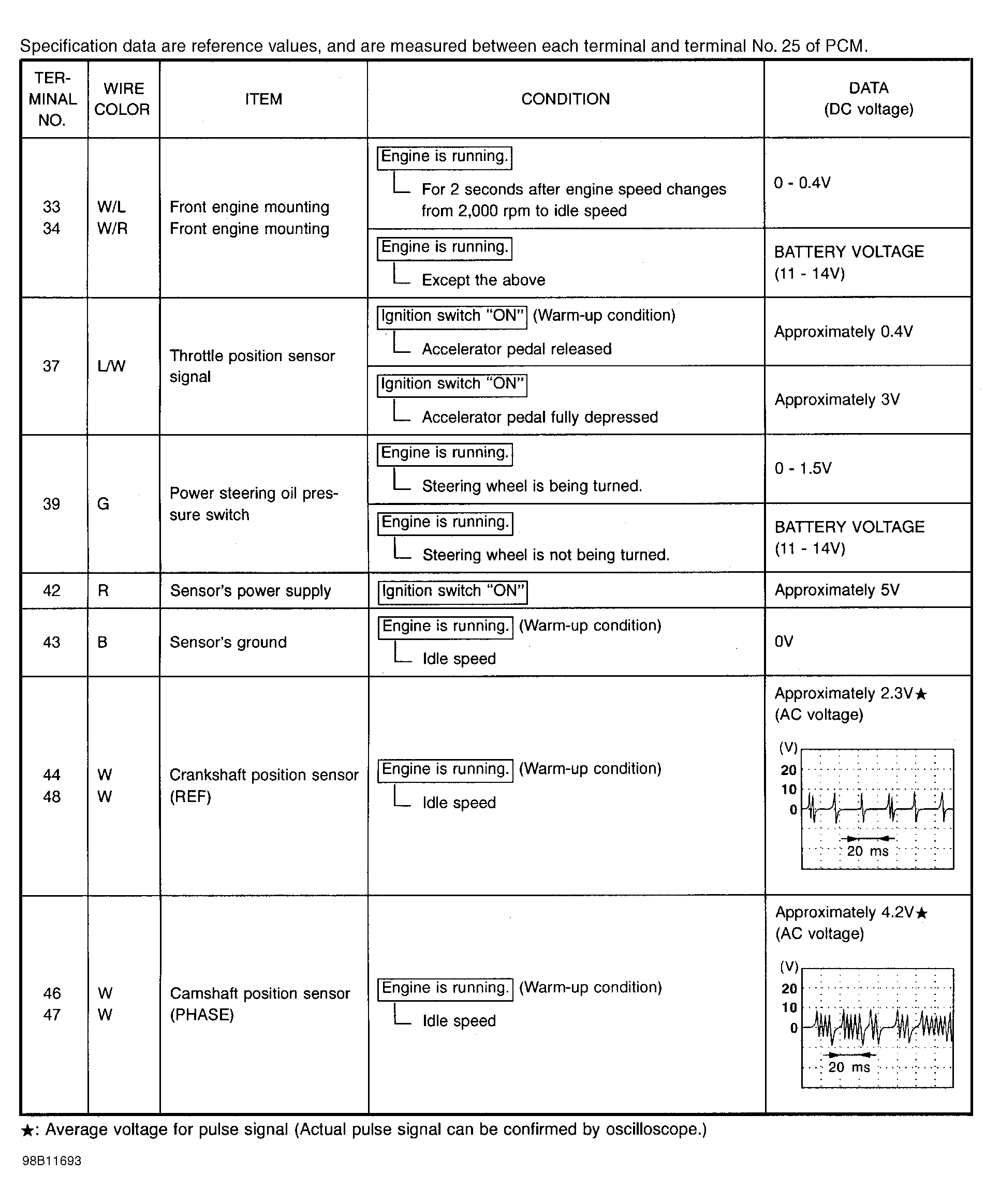

Fig 6: Pin Voltage Chart (I30 - 4 Of 8)
G98B11693

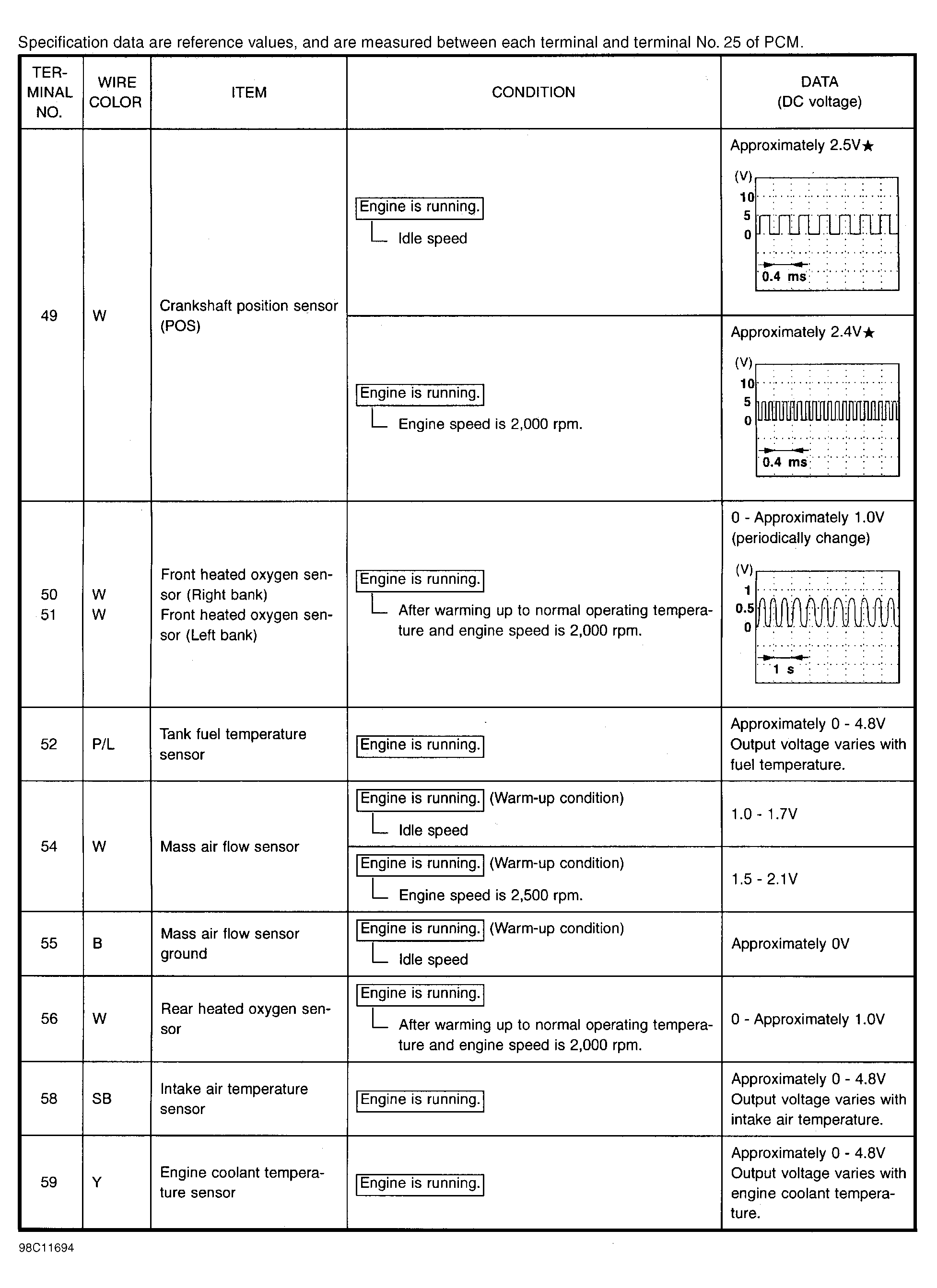

Fig 7: Pin Voltage Chart (I30 - 5 Of 8)
G98C11694

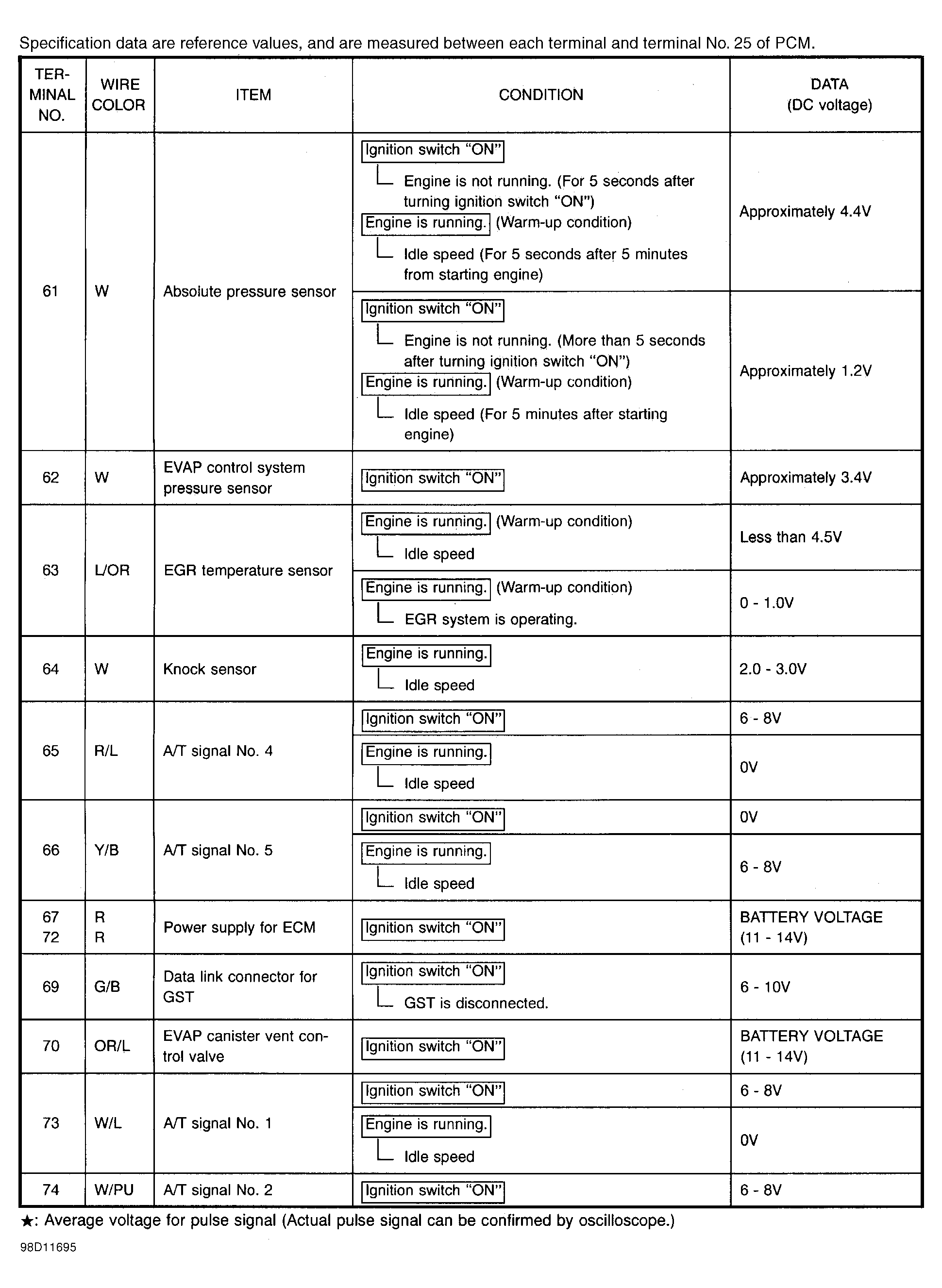

Fig 8: Pin Voltage Chart (I30 - 6 Of 8)
G98D11695

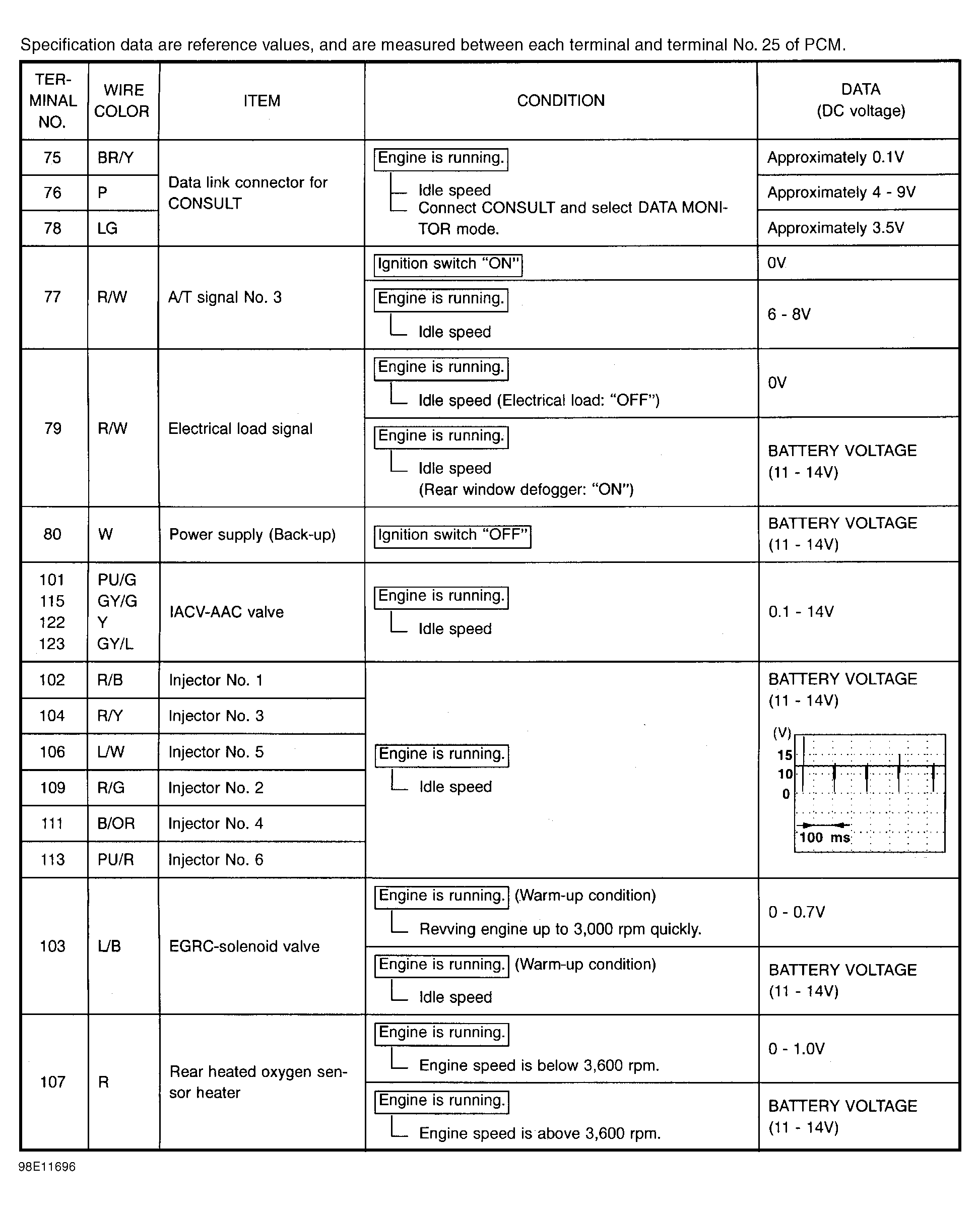

Fig 9: Pin Voltage Chart (I30 - 7 Of 8)
G98E11696

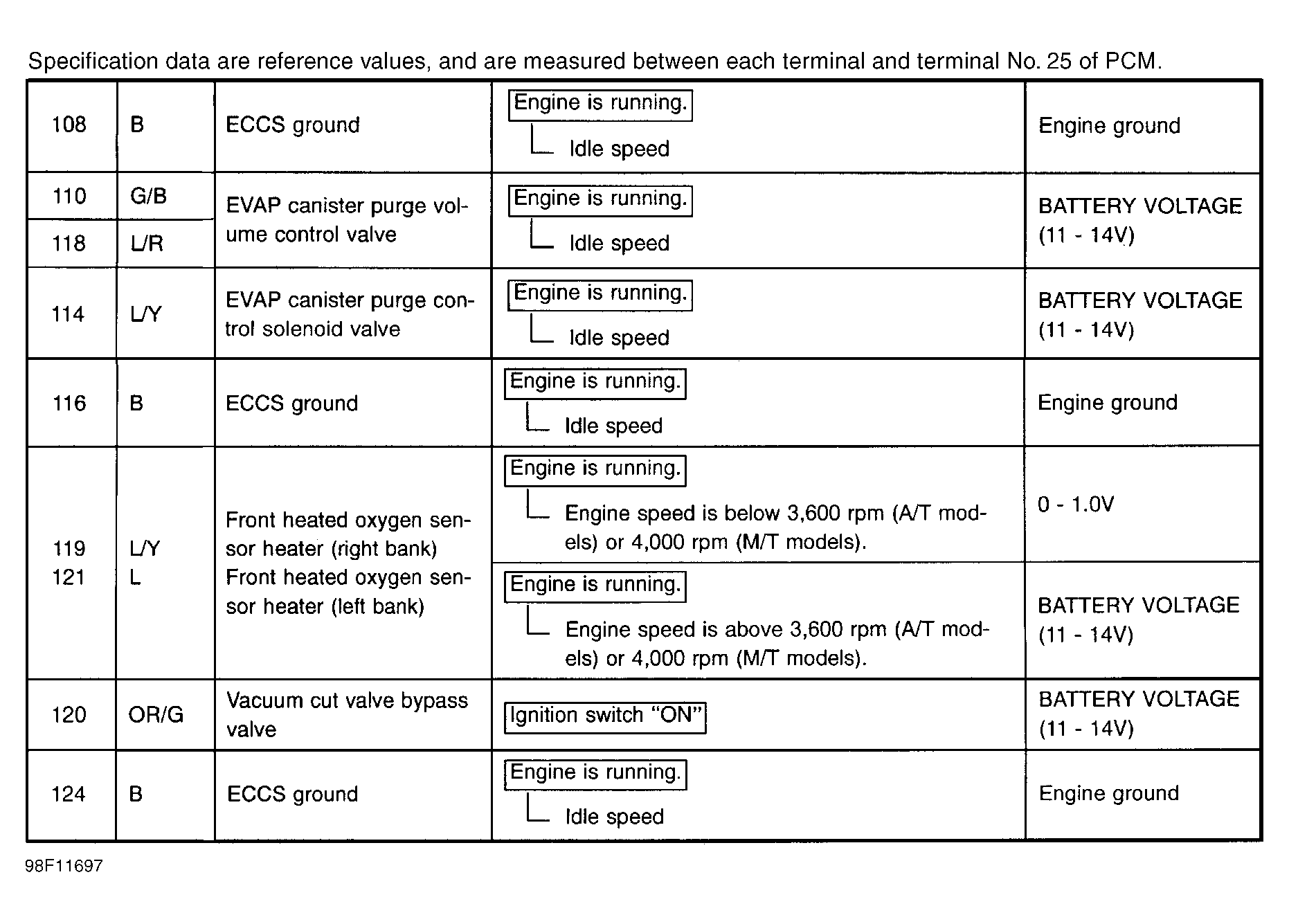

Fig 10: Pin Voltage Chart (I30 - 8 Of 8)
G98F11697

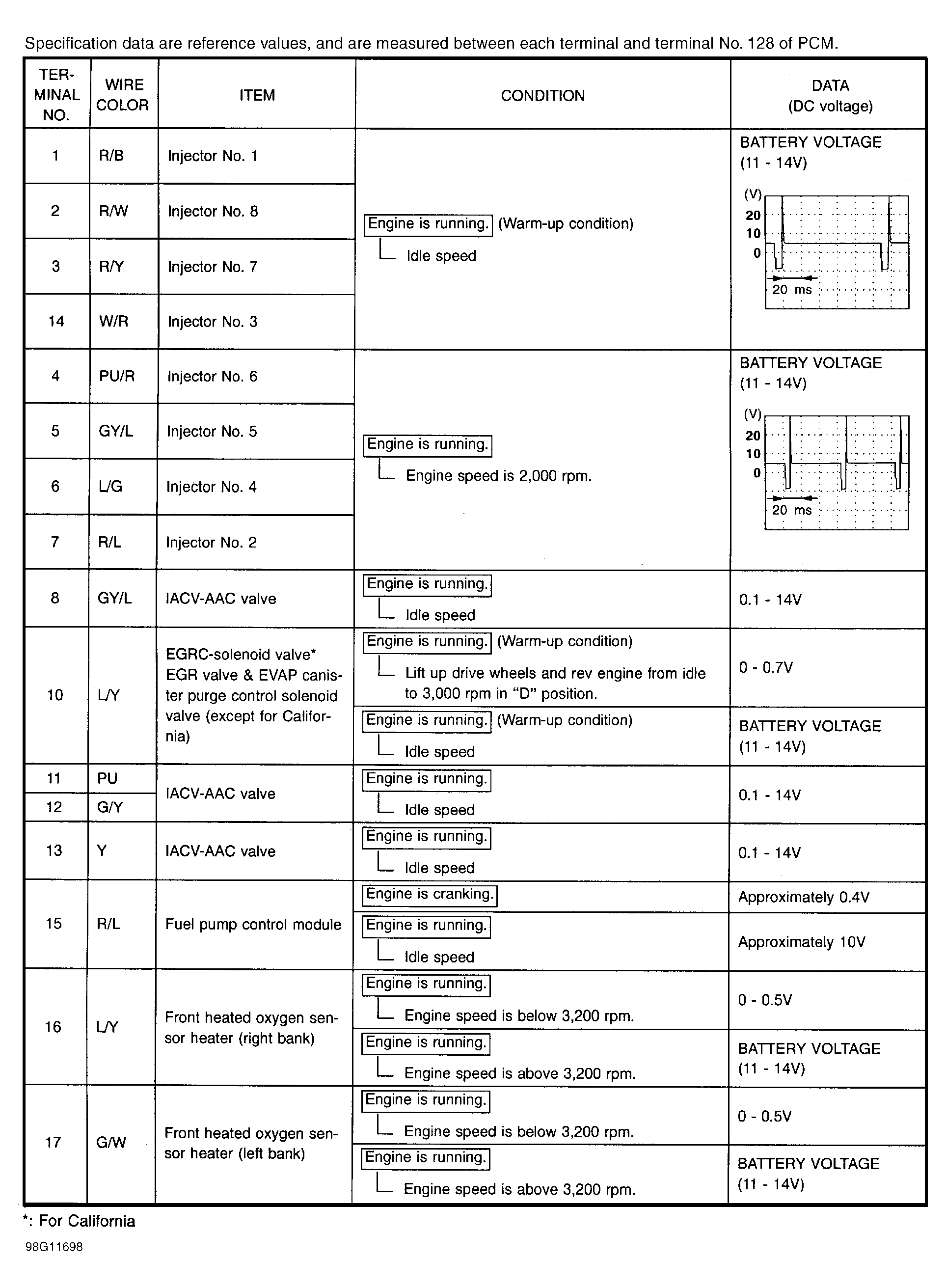

Fig 11: Pin Voltage Chart (Q45 - 1 Of 9)
G98G11698

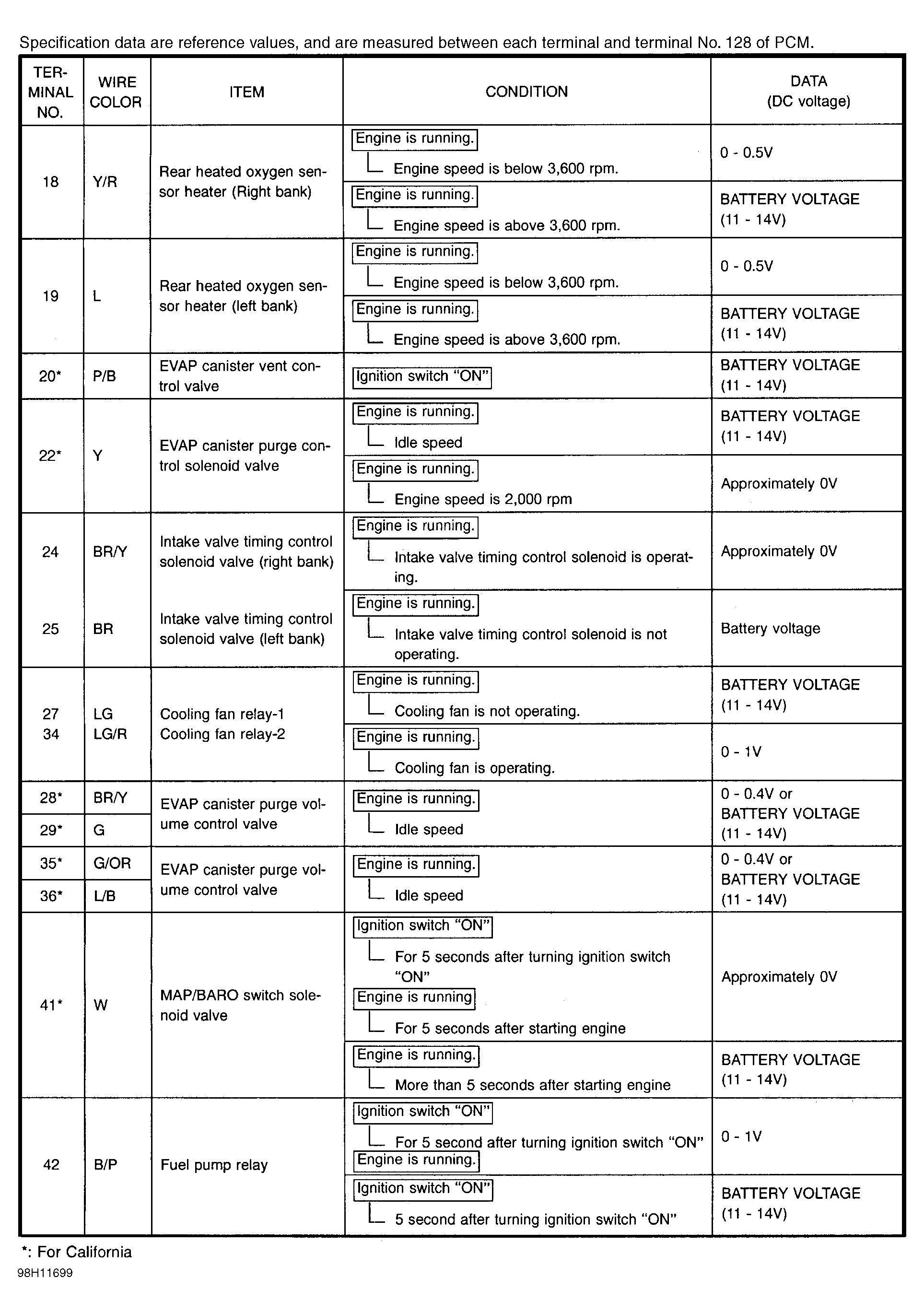

Fig 12: Pin Voltage Chart (Q45 - 2 Of 9)
G98H11699

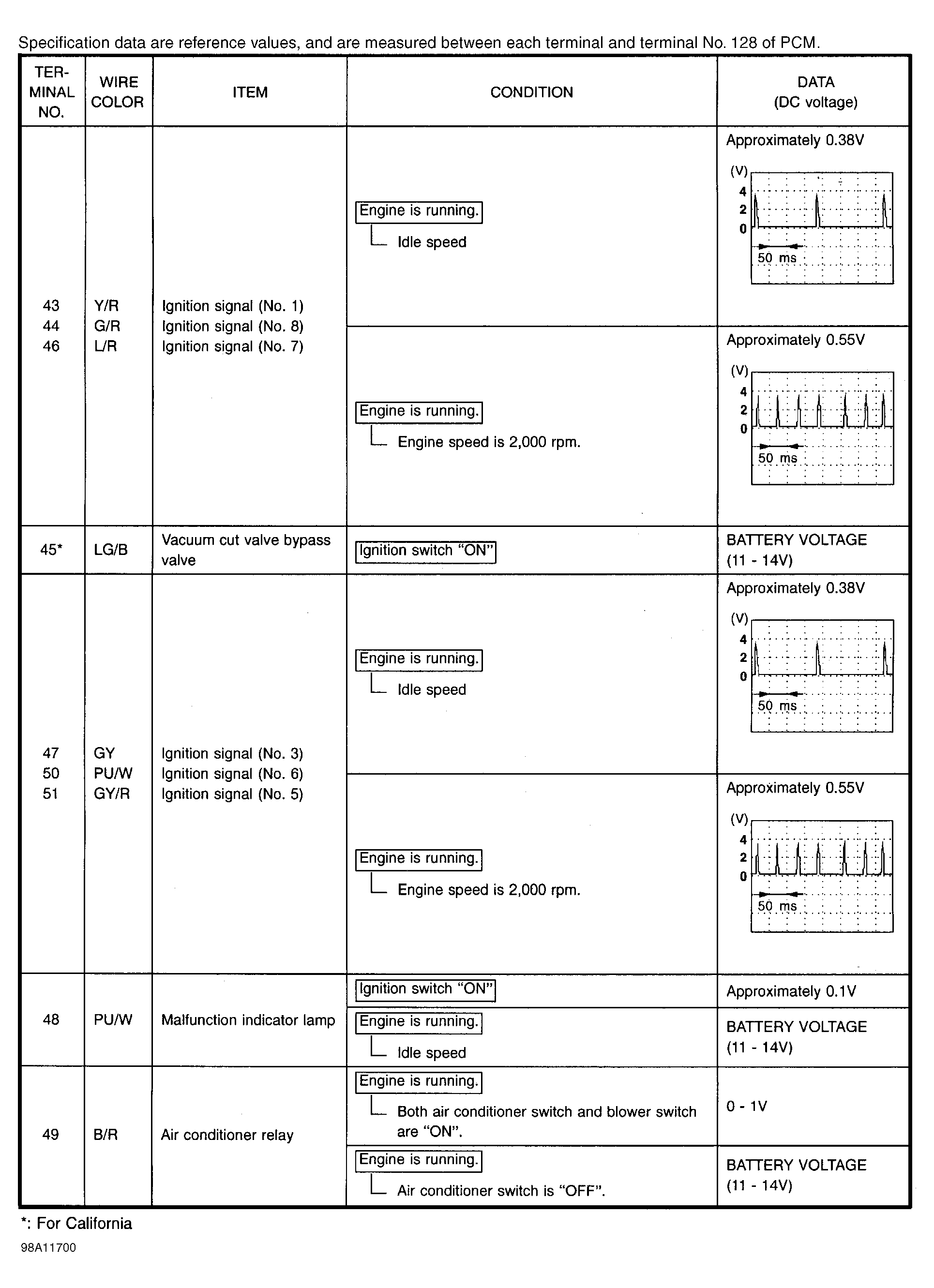

Fig 13: Pin Voltage Chart (Q45 - 3 Of 9)
G98A11700

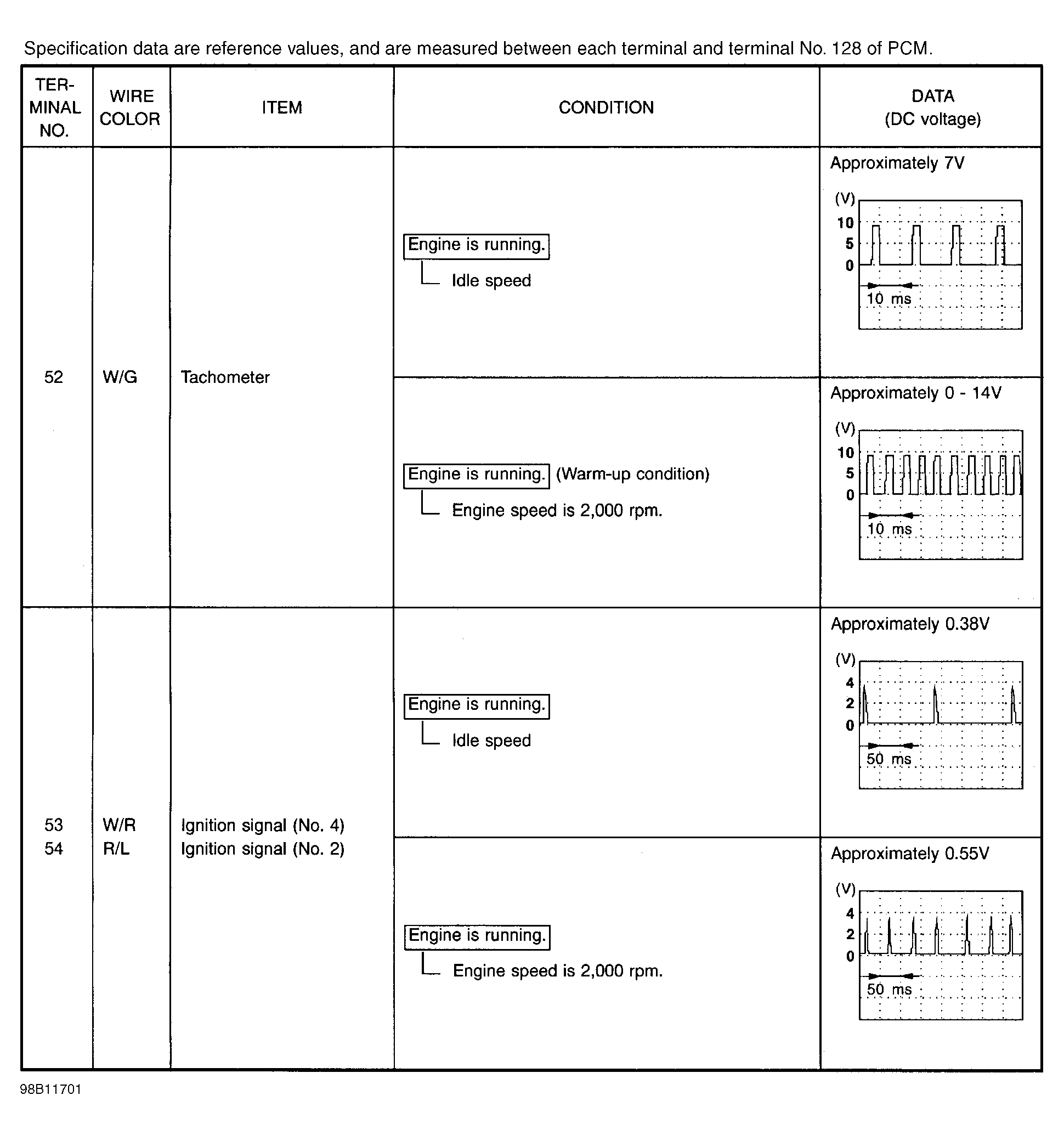

Fig 14: Pin Voltage Chart (Q45 - 4 Of 9)
G98B11701

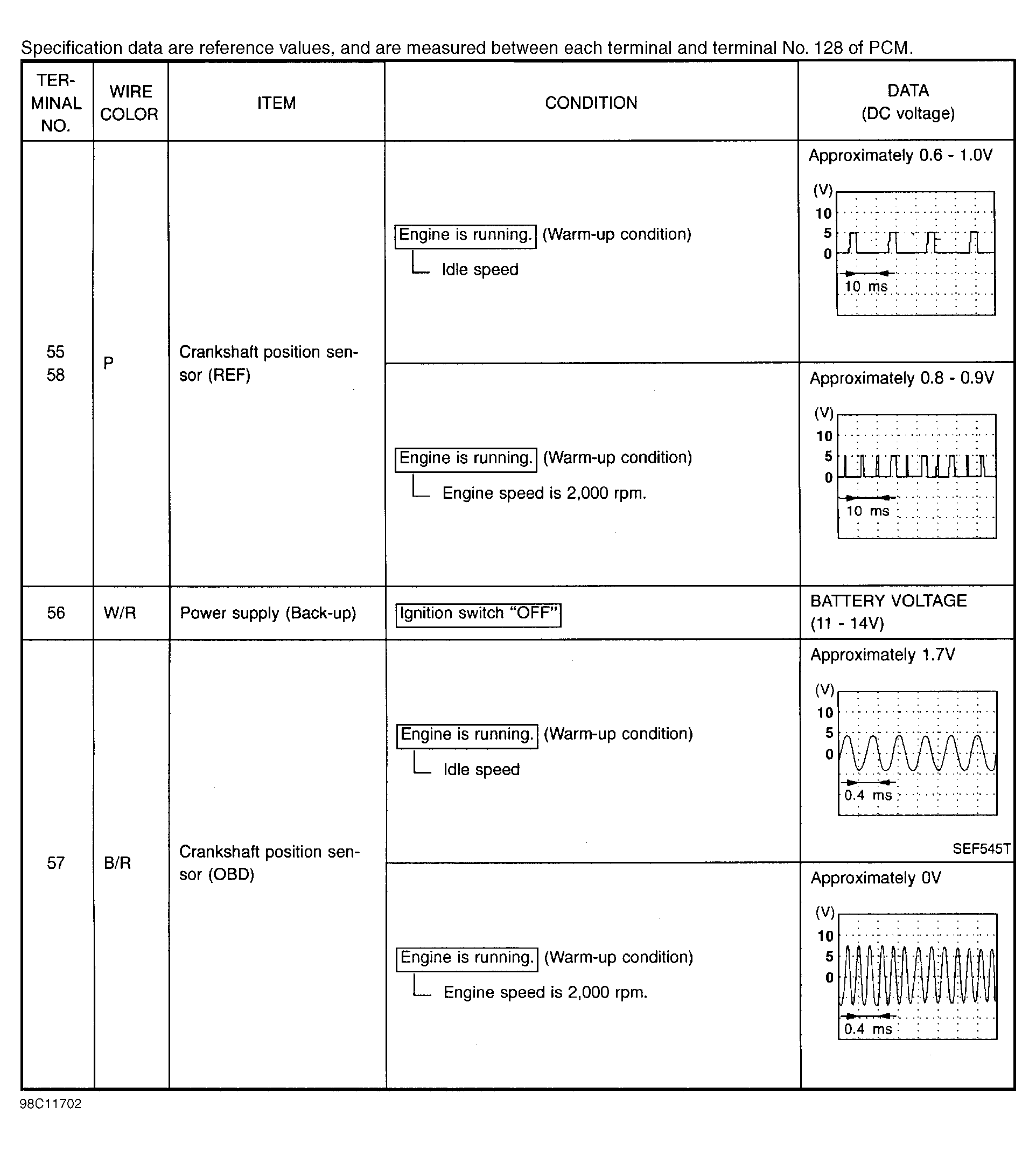

Fig 15: Pin Voltage Chart (Q45 - 5 Of 9)
G98C11702

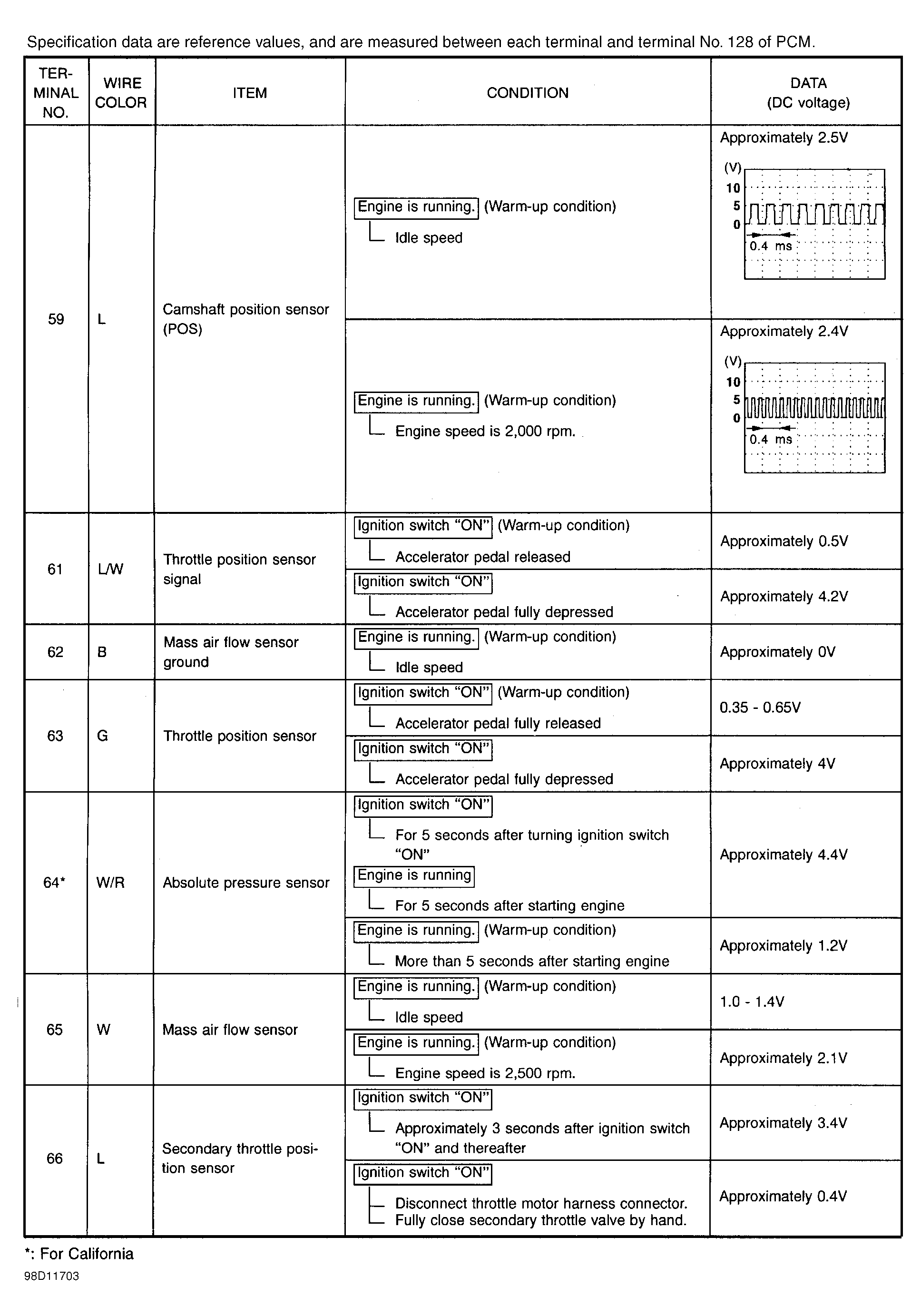

Fig 16: Pin Voltage Chart (Q45 - 6 Of 9)
G98D11703

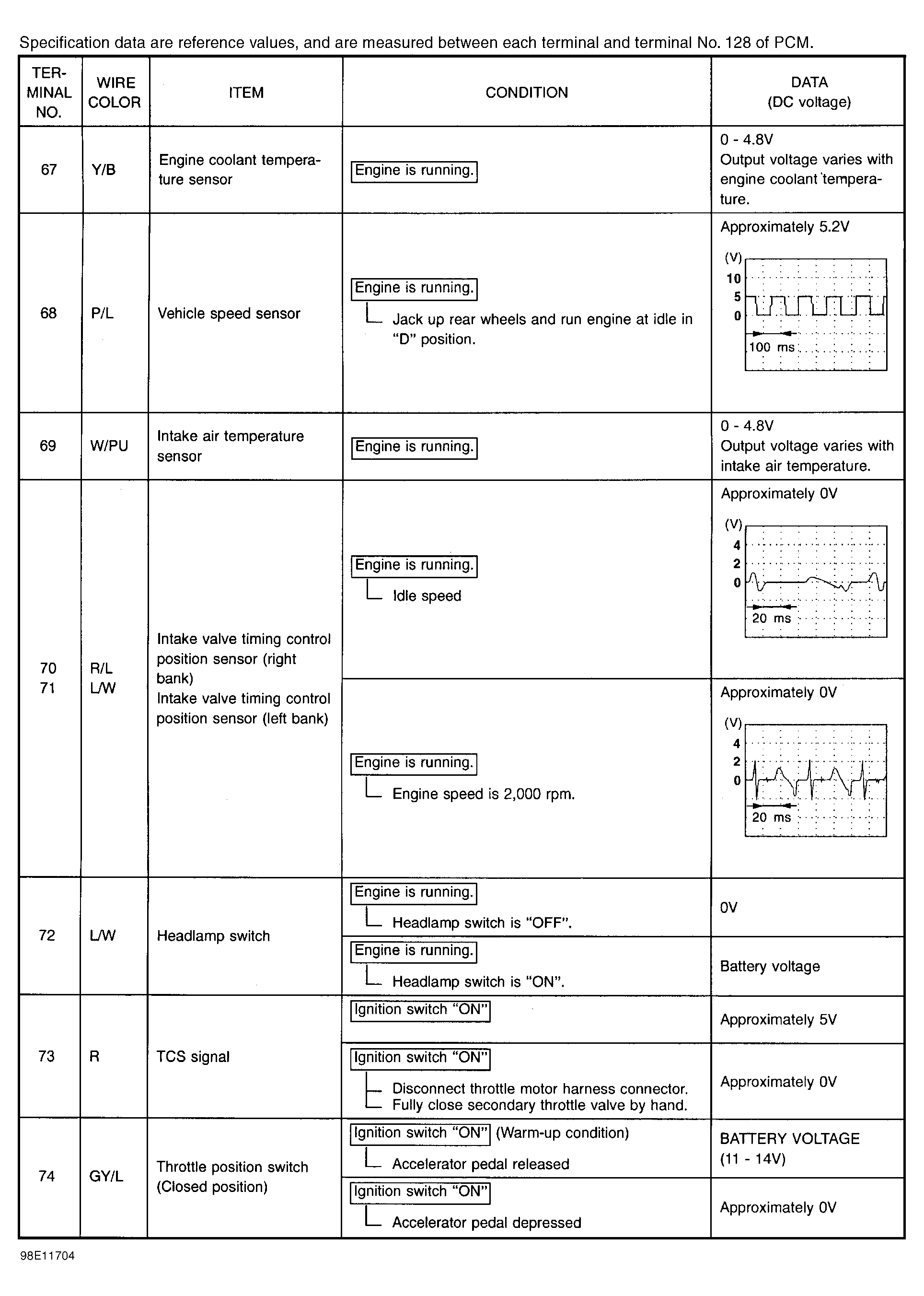

Fig 17: Pin Voltage Chart (Q45 - 7 Of 9)
G98E11704

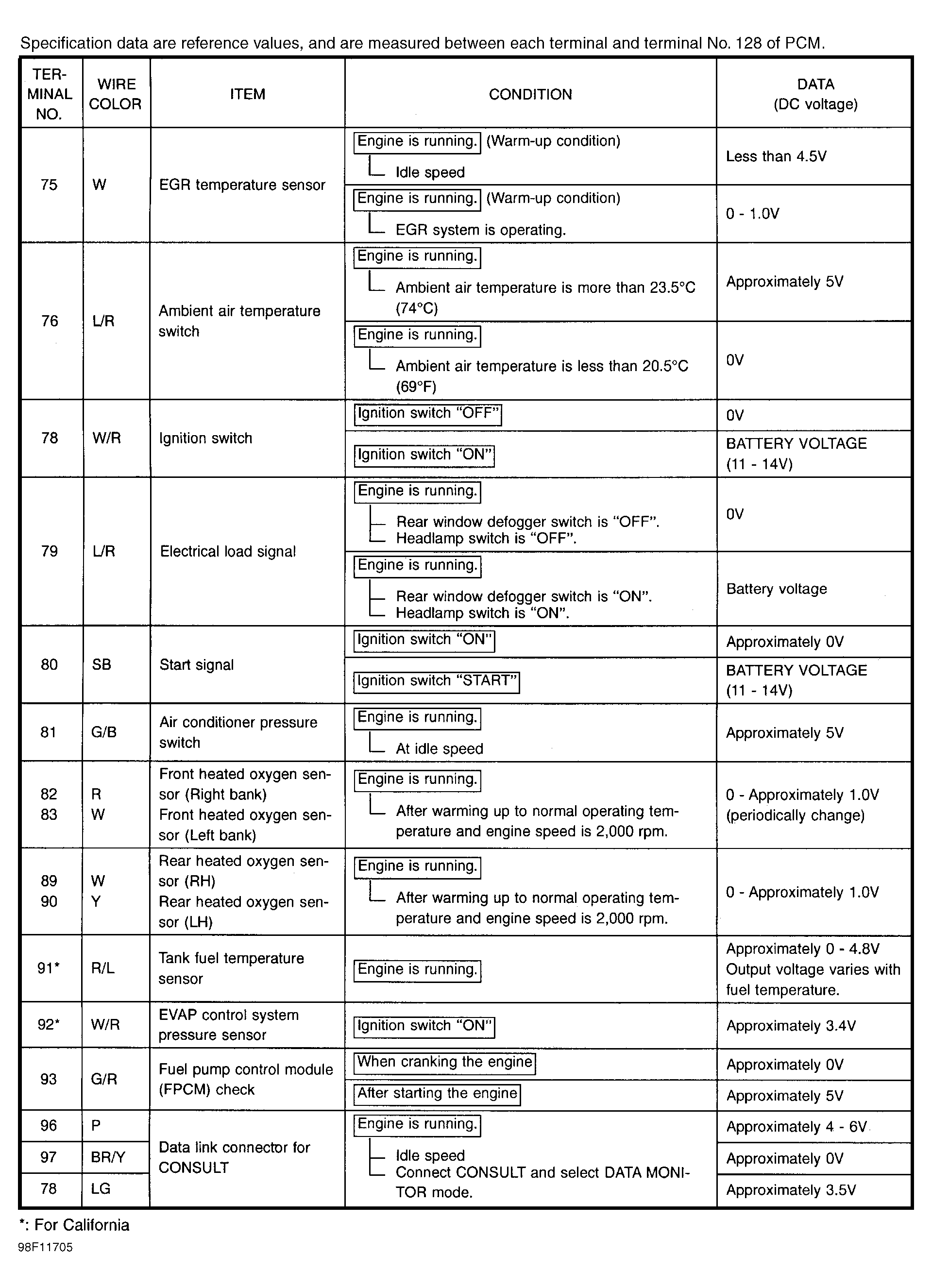

Fig 18: Pin Voltage Chart (Q45 - 8 Of 9)
G98F11705

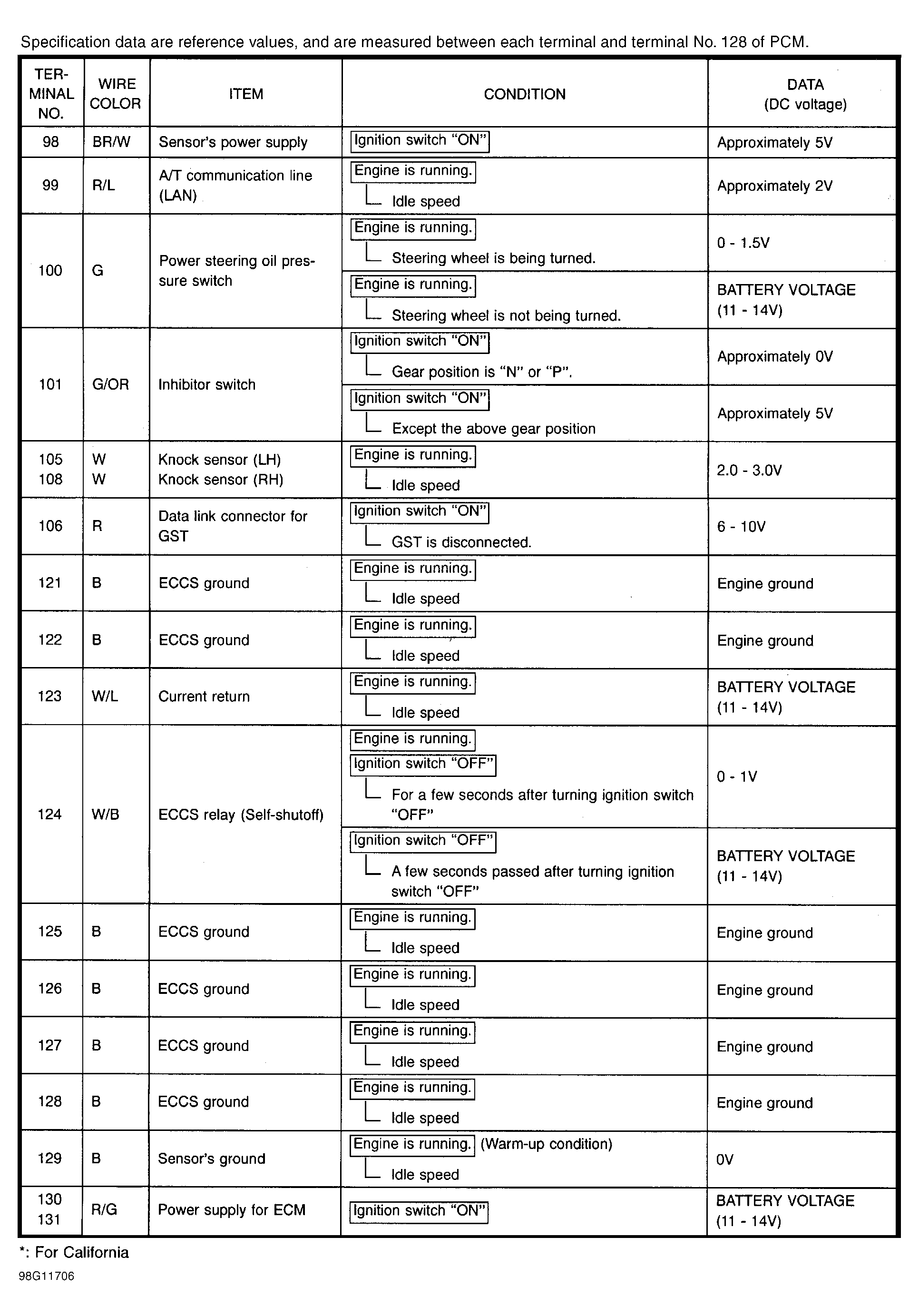

Fig 19: Pin Voltage Chart (Q45 - 9 Of 9)
G98G11706
