| Camshaft Sprocket Bolts |
| Primary |
65-72 (89-98) |
| Secondary |
87-94 (118-128) |
| Connecting Rod Nut |
| Step 1 |
14-15 (19-20) |
| Step 2 |
|
| Crankshaft Pulley Bolt |
29-36 (39-49) |
| Cylinder Head Bolt |
| Step 1 |
72 (98) |
| Step 2 |
Loosen Bolts |
| Step 3 |
25-32 (34-43) |
| Step 4 |
|
| Step 5 |
|
| Engine Mount |
| Bracket-To-Engine Bolt |
32-41 (43-55) |
| Bracket-To-Mount Nut |
43-58 (59-78) |
| Mount-To-Chassis Nut |
32-41 (43-55) |

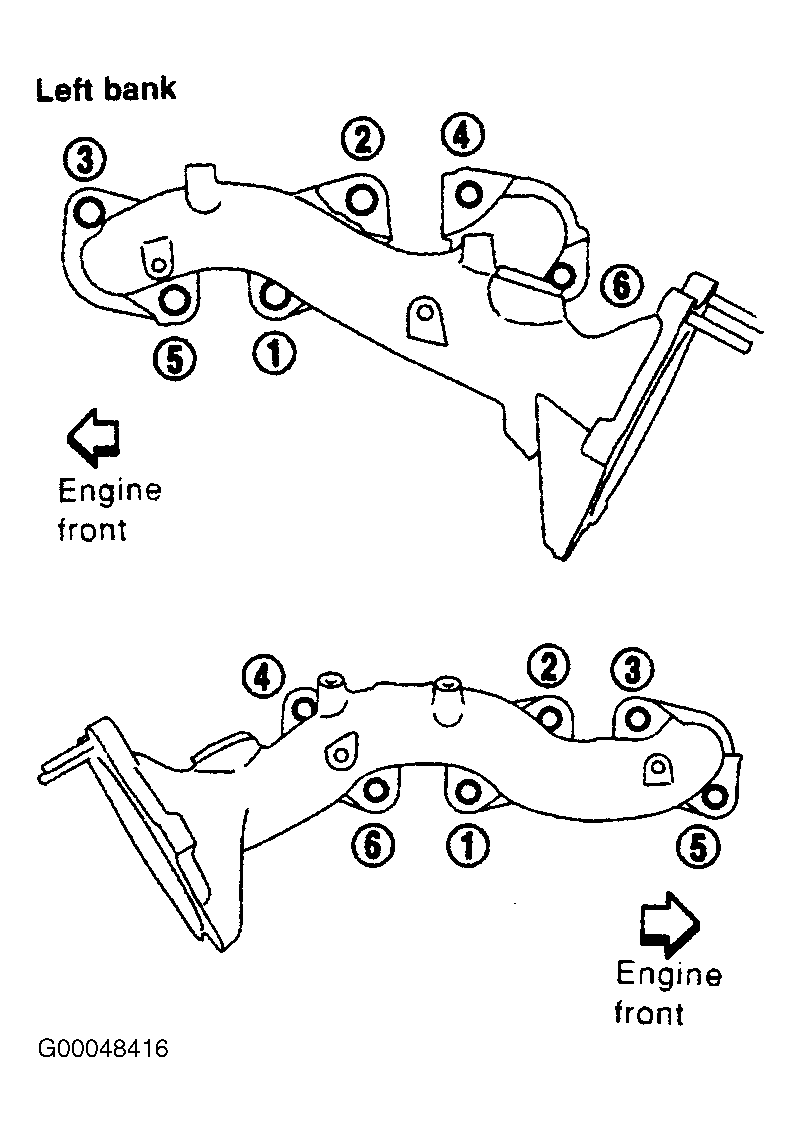

| Exhaust Manifold Nut |
21-24 (28-32) |
| Flywheel/Flexplate Bolt |
61-69 (83-93) |
| Intake Manifold |
| Step 1 |
|
| Step 2 |
15-20 (20-26) |
| Intake Manifold Collector Bolt/Nut |
| Lower & Upper |
13-15 (18-20) |

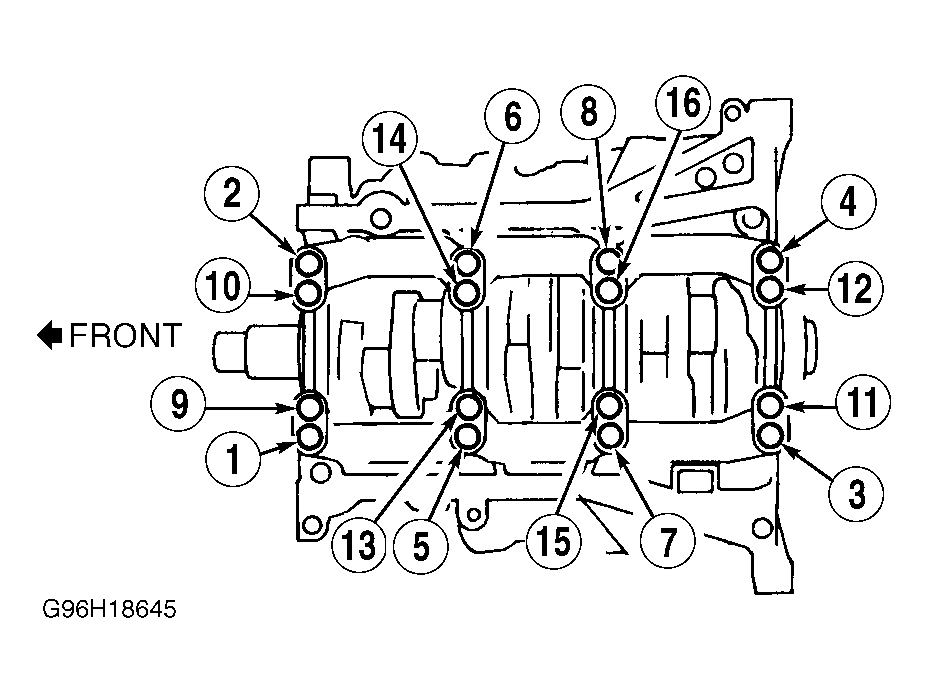

| Main Bearing Cap Bolt |
| Step 1 |
24-28 (32-38) |
| Step 2 |
|
| Oil Drain Plug |
22-29 (30-39) |
| Oil Pump Pick-Up Tube-To-Oil Pump Bolt |
15-16 (20-22) |
| Regulator Valve Cap |
29-51 (39-69) |
| INCH Lbs. (N.m) |

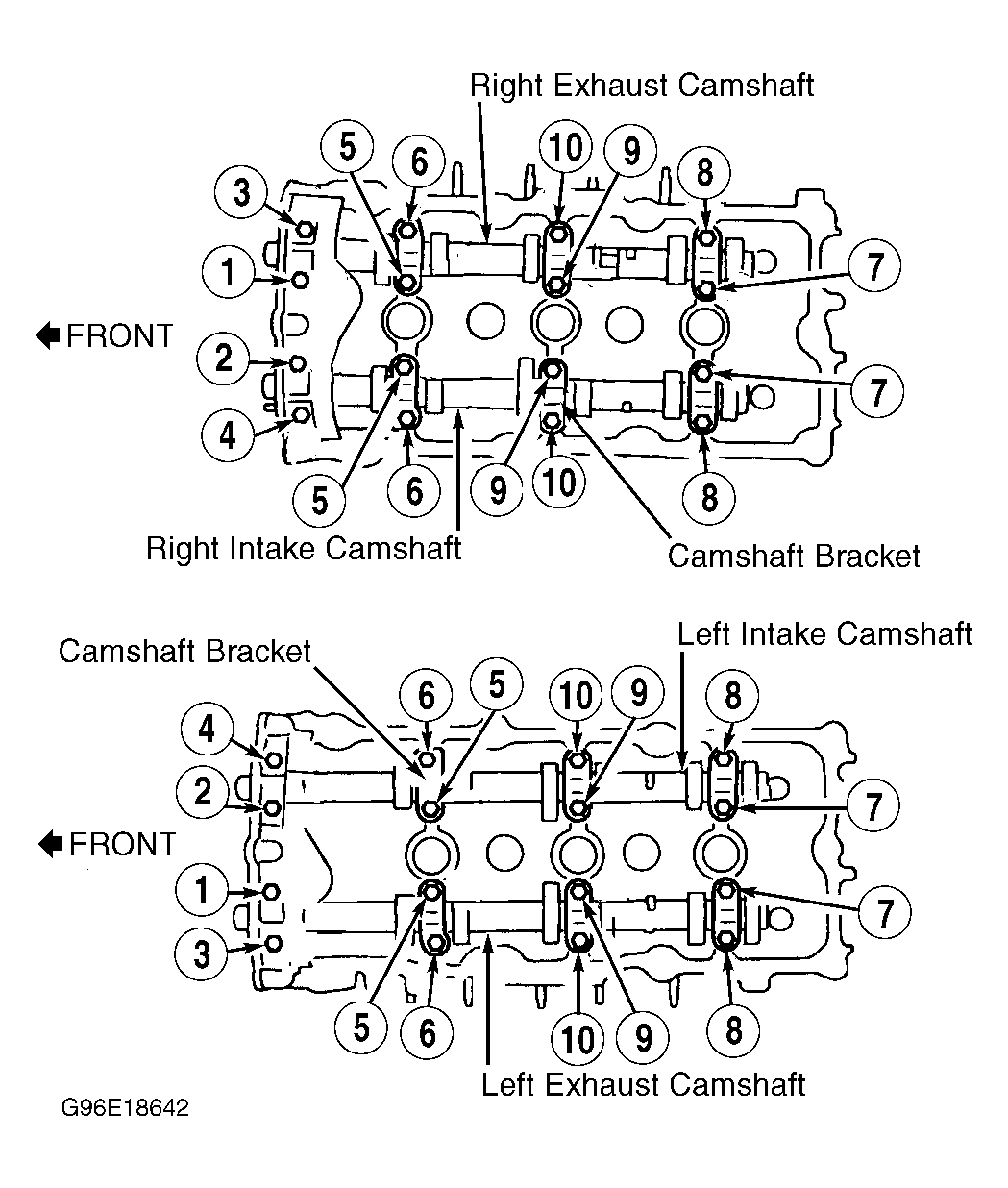

| Camshaft Bracket Bolt |
| Step 1 (Bolts No. 7-10 First, Then Tighten Bolts No. 1-6) |
18 (2) |
| Step 2 (All Bolts) |
53 (6) |
| Step 3 |
80-106 (9.0-12) |
| Cylinder Head Cover Nut |
61-78 (7-9) |
| CVTC Cover |
88-106 (10-12) |

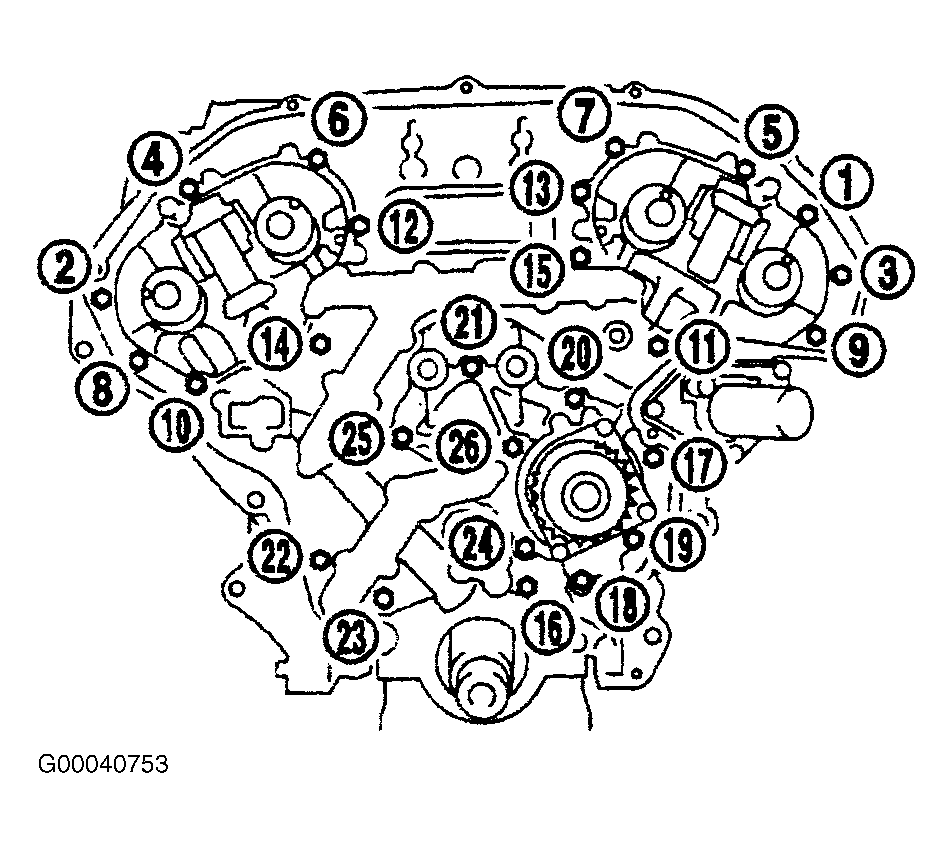

| Front Timing Chain Case Bolt |
| 8 mm Bolt |
|
| 6 mm Bolt |
106-124 (12-14) |
| Oil Pan Bolt |
44-53 (5-6) |
| Oil Pump Cover Bolt |
| Long Bolt |
53-62 (6-7) |
| Short Bolt |
35-43 (4-5) |
| Rear Oil Seal Retainer Bolt |
72-82 (8-9) |
| Rear Timing Chain Case Bolt |
106-115 (12-13) |
| Timing Chain Tensioner Bolt |
62-82 (7-9) |
| Water Pump Bolt |
72-95 (8-11) |
