Engine Control System
›
Mil And Data Link Connector
›
Wiring Diagram
Mil And Data Link Connector: Wiring Diagram
NOTE:
For system wiring diagrams, see
SYSTEM WIRING DIAGRAMS
.

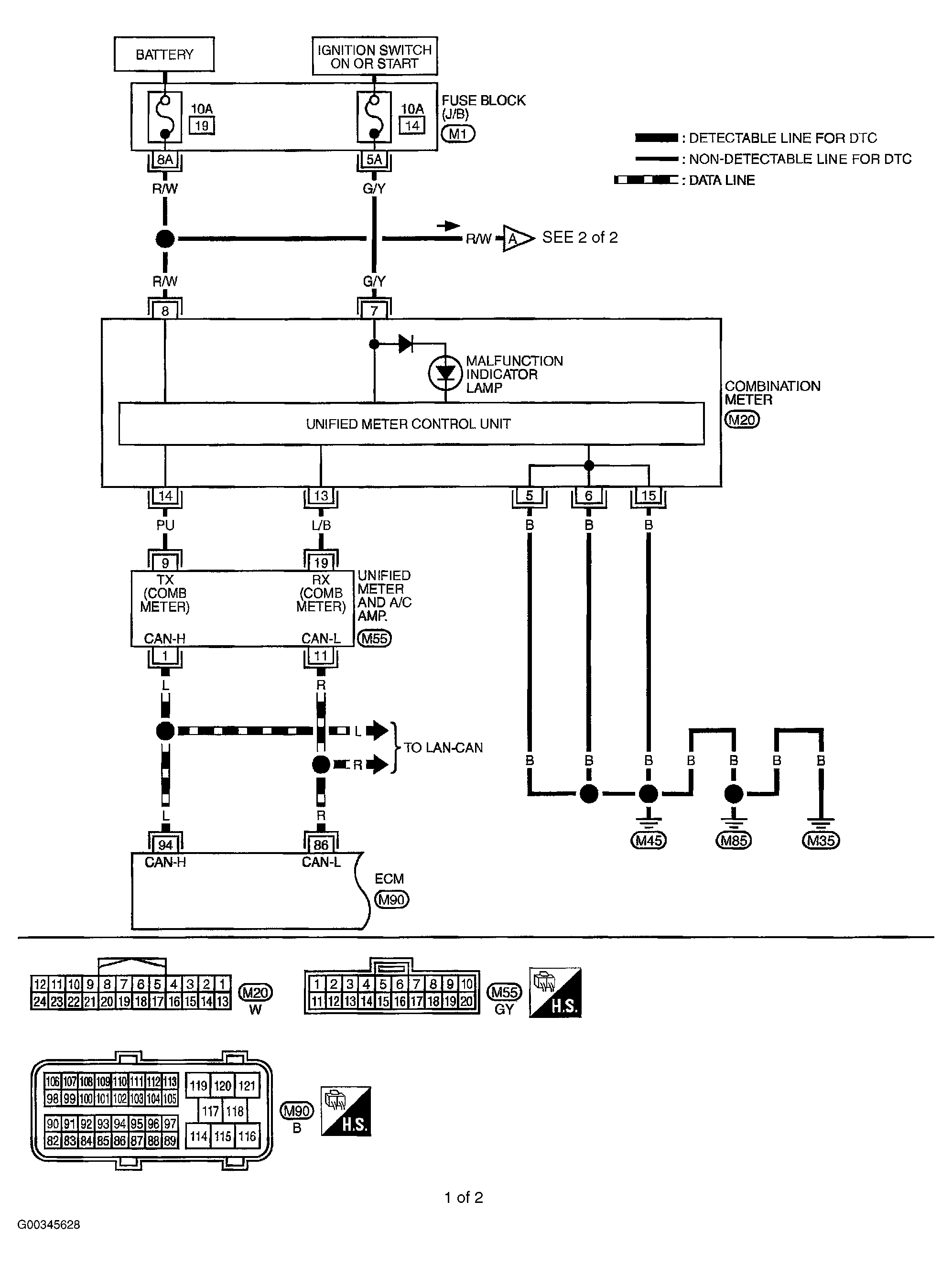

Fig 1: Combination Meter & Data Link Connector Circuits (1 Of 2)
Courtesy of NISSAN MOTOR CO., U.S.A.

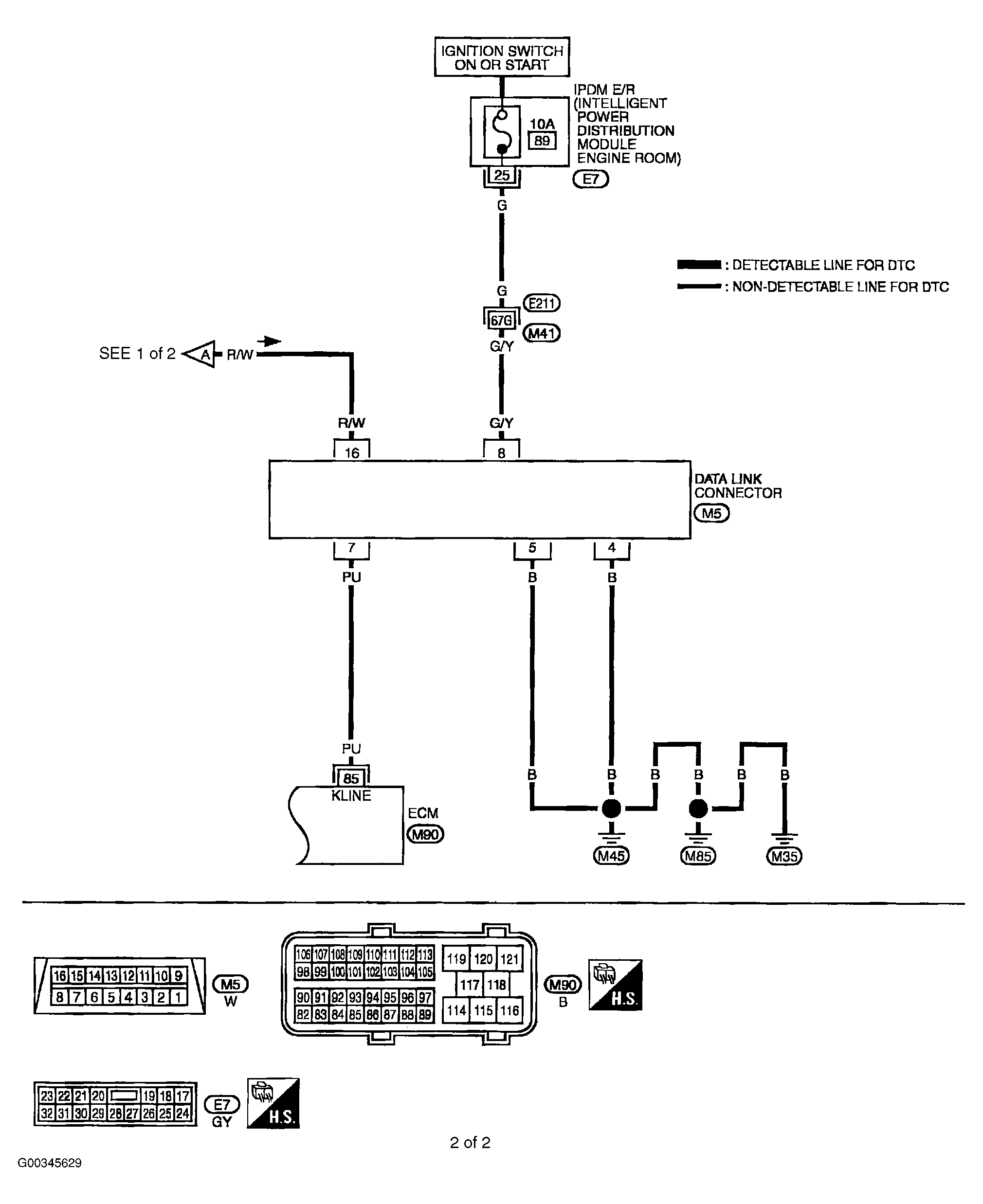

Fig 2: Combination Meter & Data Link Connector Circuits (2 Of 2)
Courtesy of NISSAN MOTOR CO., U.S.A.
