Engine Control System - Introduction (VK45DE)
›
Basic Service Procedure
›
Idle Speed and Ignition Timing Check
›
Ignition Timing
›
Method A
Method A

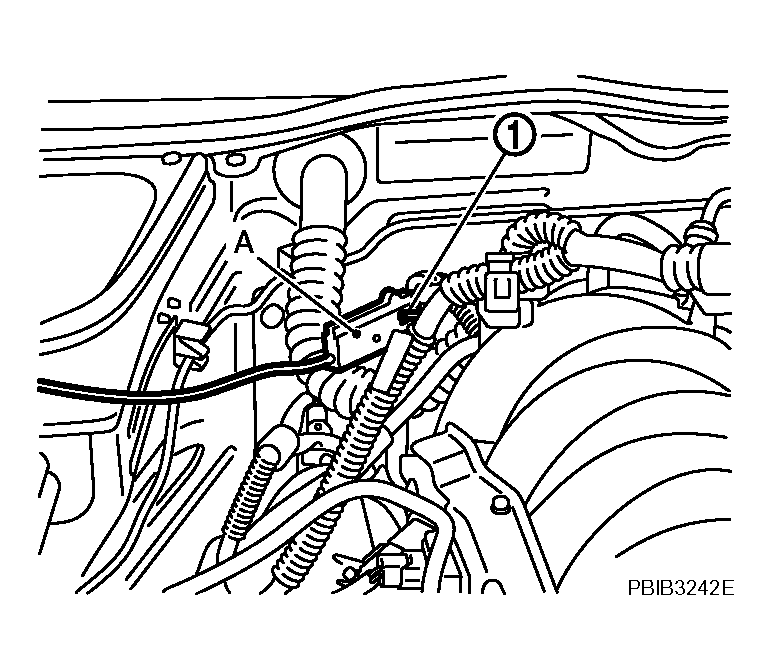

Attach timing light A to loop wire (1) as shown.
Fig 1: Attaching Timing Light To Loop Wire
Courtesy of NISSAN MOTOR CO., U.S.A.
Check ignition timing.
Fig 2: Identifying Ignition Timing
Courtesy of NISSAN MOTOR CO., U.S.A.
