Engine Control System - Component Testing And Specifications (VK45DE)
›
Mil And Data Link Connector
›
Wiring Diagram
Mil And Data Link Connector: Wiring Diagram

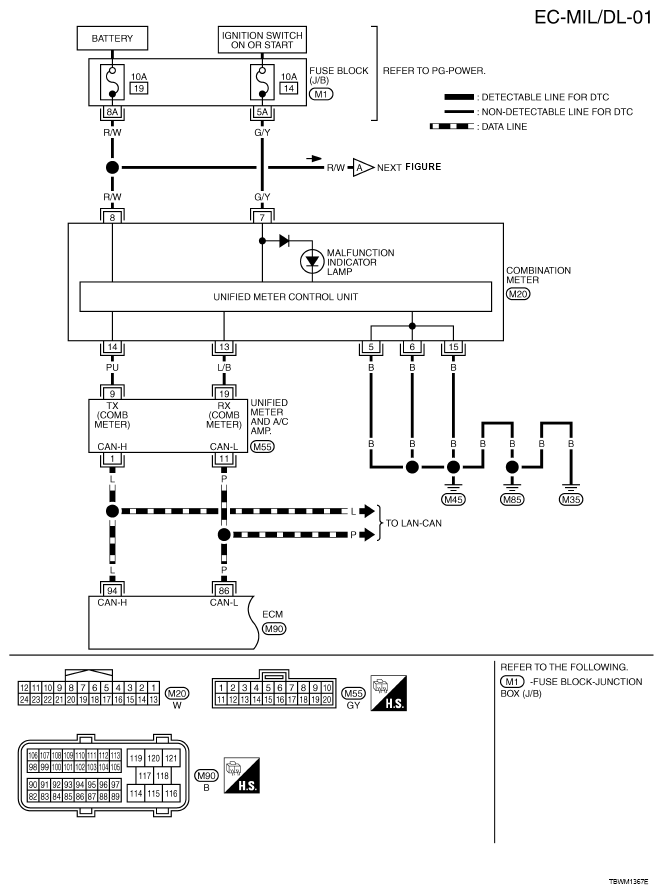

Fig 1: MIL And Data Link Connector - Wiring Diagram (1 Of 2)
Courtesy of NISSAN NORTH AMERICA, INC.

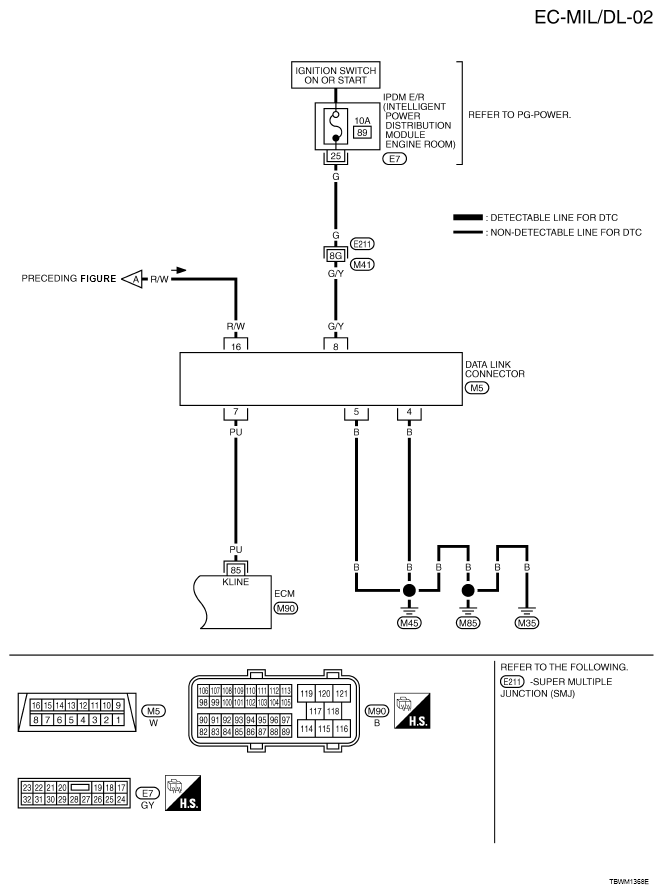

Fig 2: MIL And Data Link Connector - Wiring Diagram (2 Of 2)
Courtesy of NISSAN NORTH AMERICA, INC.
