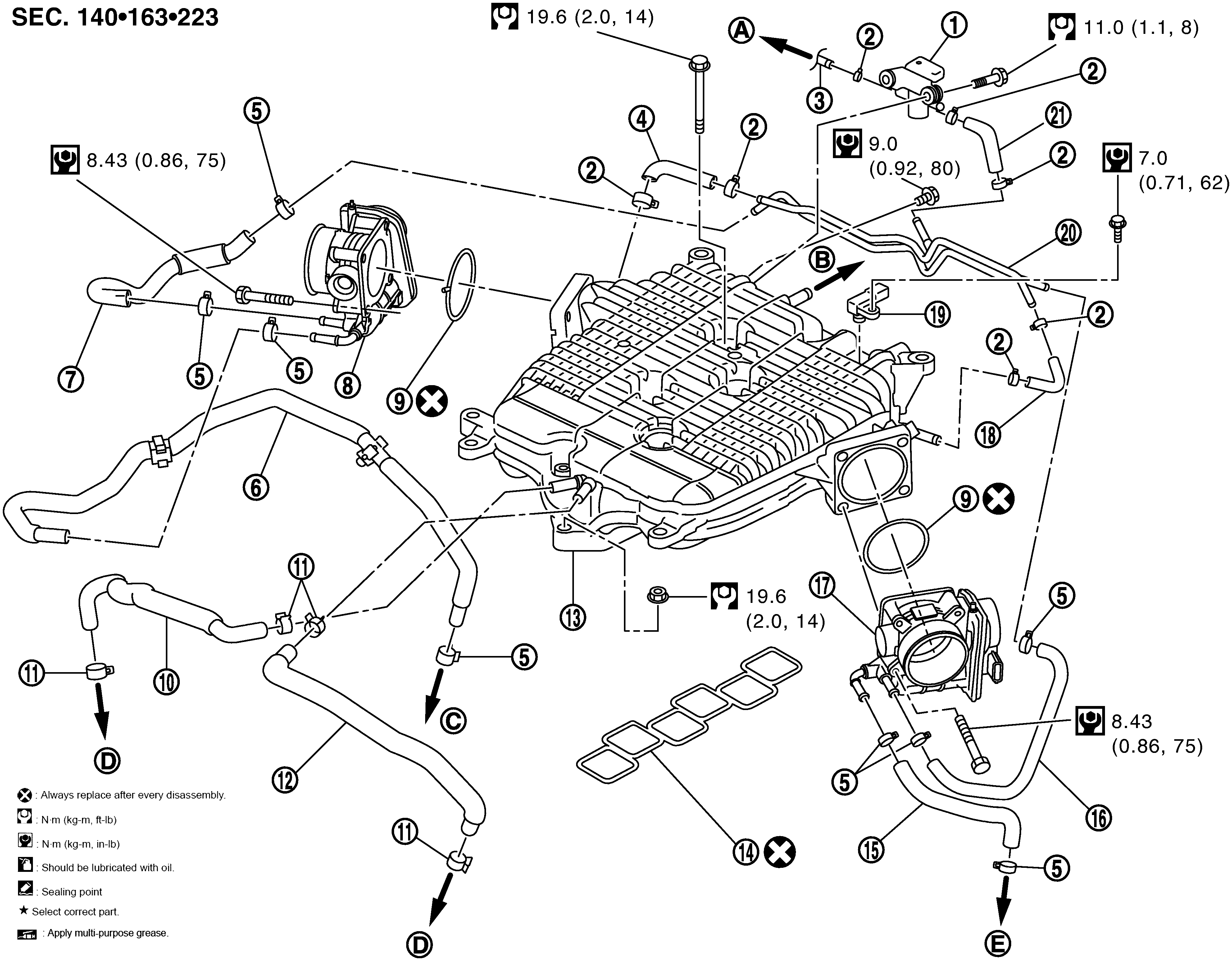

| 1. |
EVAP canister purge control solenoid valve |
2. |
Clamp |
3. |
EVAP hose |
| 4. |
EVAP hose |
5. |
Clamp |
6. |
Water hose |
| 7. |
Water hose |
8. |
Electric throttle control actuator (bank 1) |
9. |
Gasket |
| 10. |
PCV hose |
11. |
Clamp |
12. |
PCV hose |
| 13. |
Intake manifold collector |
14. |
Gasket |
15. |
Water hose |
| 16. |
Water hose |
17. |
Electric throttle control actuator (bank 2) |
18. |
EVAP hose |
| 19. |
Manifold absolute Pressure (MAP) sensor |
20. |
EVAP tube assembly |
21. |
EVAP hose |
| A. |
To vacuum pipe |
B. |
To brake booster |
C. |
To water outlet (rear) |
| D. |
To PCV valve |
E. |
To heater pipe |
|
|
| Refer to COMPONENTS
for symbols in the figure. |
