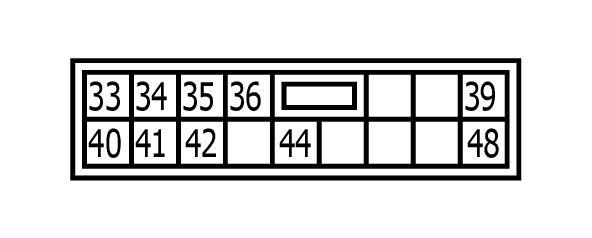

Automatic Drive Positioner Control Unit Connector End View (M52)
Connector Types: NS16FW-CS
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 33 | W | POWER SUPPLY (SENSOR) |
| 34 | R | BAT (FUSE) |
| 35 | L | TILT MOTOR (UPWARD) |
| 36 | GR | TELESCOPIC MOTOR (FORWARD) |
| 39 | W | BAT (C/B) |
| 40 | B | GND (SIGNAL) |
| 41 | Y | GND (SENSOR) |
| 42 | BG | TILT MOTOR (DOWNWARD) |
| 44 | G | TELESCOPIC MOTOR (BACKWARD) |
| 48 | B | GND (POWER) |
