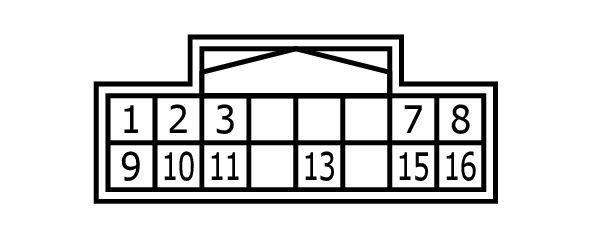

AWD Control Unit Connector End View (M105)
Connector Types:
TH16FW-NH
Courtesy of NISSAN NORTH AMERICA
Courtesy of NISSAN NORTH AMERICA
| Terminal No. |
Color of Wire |
Signal Name (Specification) |
| 1 |
BR |
AWD SOL (+) |
| 2 |
Y |
AWD SOL (-) |
| 3 |
W |
FLUID TEMP (-) |
| 7 |
GR |
IGN |
| 8 |
L |
CAN-H |
| 9 |
BG |
AWD SOL BAT |
| 10 |
B |
GROUND |
| 11 |
B |
GROUND |
| 13 |
LG |
FLUID TEMP (+) |
| 15 |
Y |
BATTERY |
| 16 |
P |
CAN-L |
