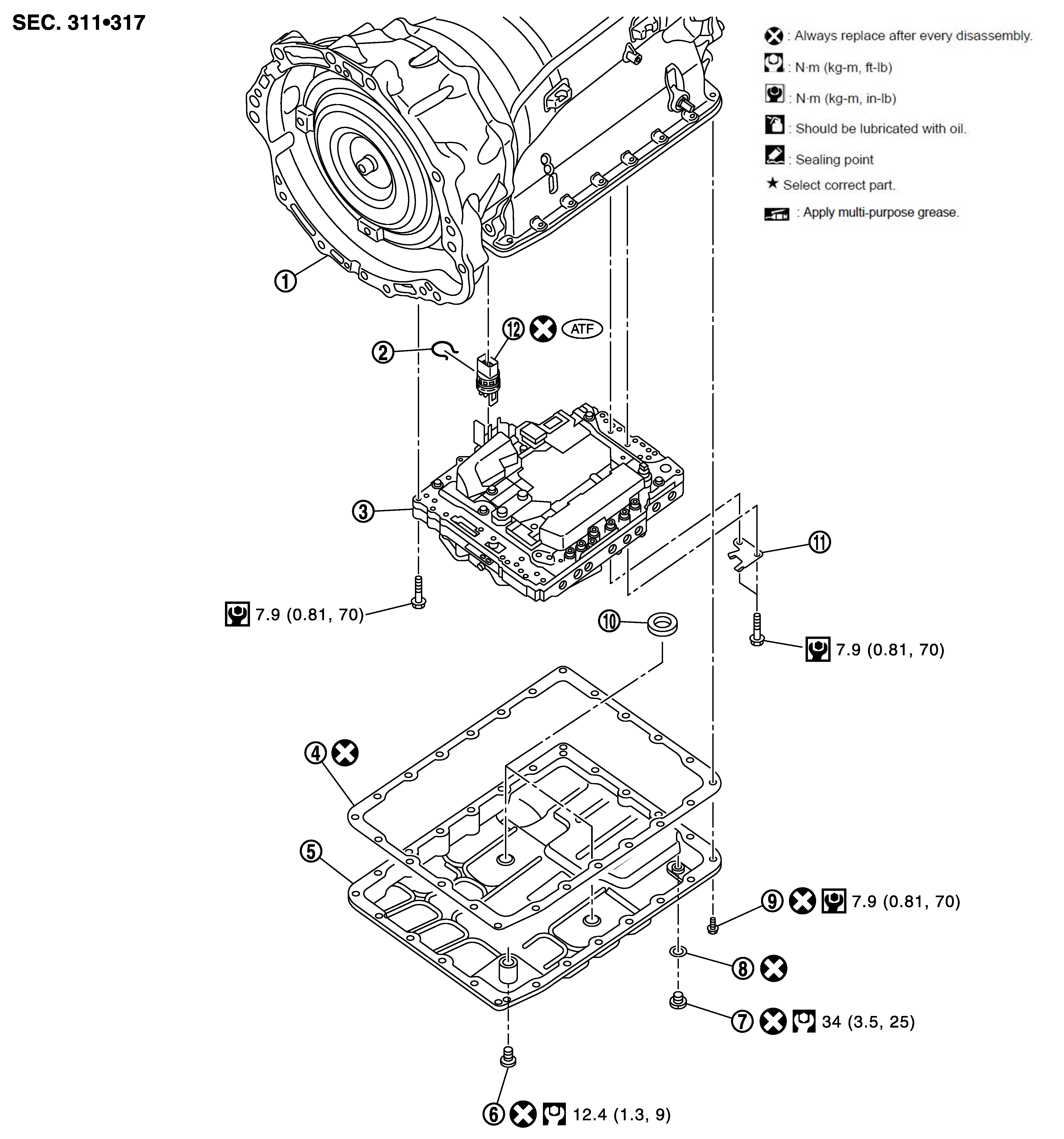

Exploded View With Torque Specifications

GNSJSDIA1872GB-872Courtesy of NISSAN NORTH AMERICA, INC.
WHITE-1 Transmission Assembly WHITE-2 Snap Ring WHITE-3 Control Valve & TCM
WHITE-4 Oil Pan Gasket WHITE-5 Oil Pan WHITE-6 Overflow Plug
WHITE-7 Drain Plug WHITE-8 Drain Plug Gasket WHITE-9 Oil Pan Mounting Bolt
WHITE-10 Magnet WHITE-11 Clip WHITE-12 Joint Connector
DISAS : Always replace after every disassembly.
BOLT : N•m (kg-m, ft-lb)
BOLTIN : N•m (kg-m, in-lb)
ATF : Apply ATF
