Section 2 (Transfer Case)
›
System Description
›
Structure And Operation
›

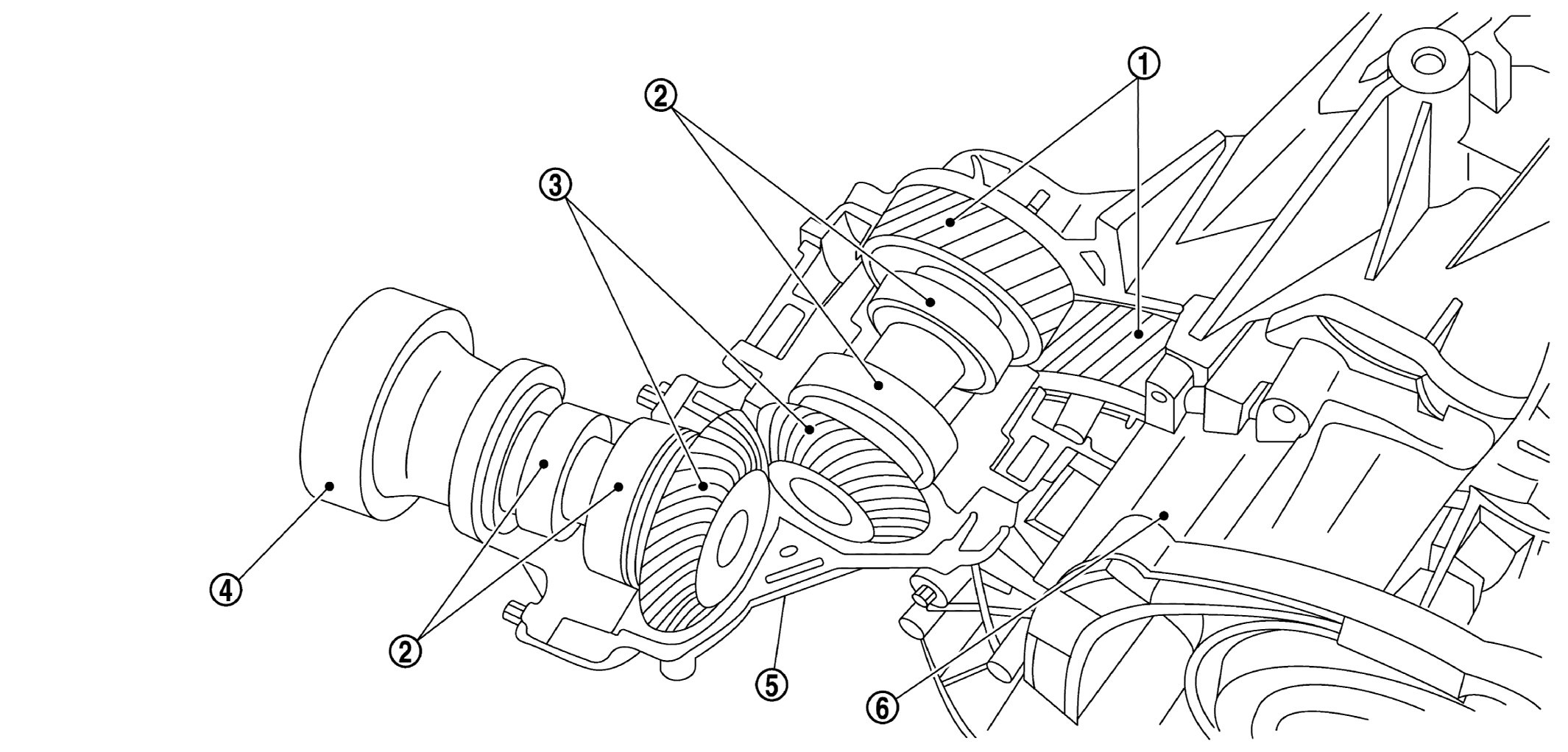

Sectional View
Sectional View
WARNING:
This page is about a different variant/trim than selected.
Courtesy of NISSAN NORTH AMERICA, INC.
Spur gears (helically geared)
Tapered roller bearing
Bevel gears (spirally geared)
Companion flange
Transfer
Transaxle assembly
