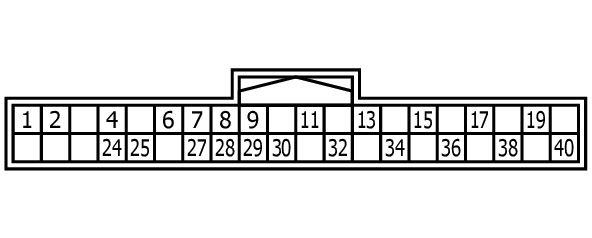

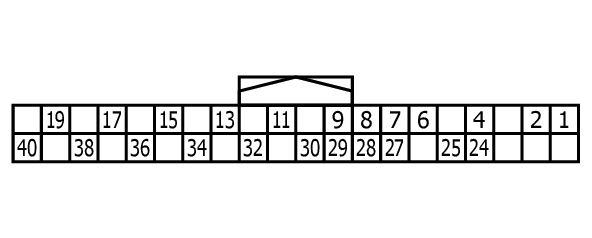

AFS Control Unit Connector End View (M16)
Connector Types: TH40FW-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | W | IGN |
| 2 | LG | PSG-R |
| 4 | Y | PSV-R |
| 6 | W | HSV-R |
| 7 | P | CAN-L |
| 8 | B | HSG-R |
| 9 | GR | PS-R |
| 11 | R | SMR-1 (-) |
| 13 | B | SMR-2 (-) |
| 15 | G | SML-1 (+) |
| 17 | W | SML-2 (+) |
| 19 | SB | AMDS-R |
| 24 | V | PSV-L |
| 25 | B | GROUND |
| 27 | BR | PSG-L |
| 28 | BG | HS-R |
| 29 | BG | PS-L |
| 30 | L | CAN-H |
| 32 | G | SMR-2 (+) |
| 34 | W | SMR-1 (+) |
| 36 | R | SML-2 (-) |
| 38 | B | SML-1 (-) |
| 40 | L | AMDS-L |
