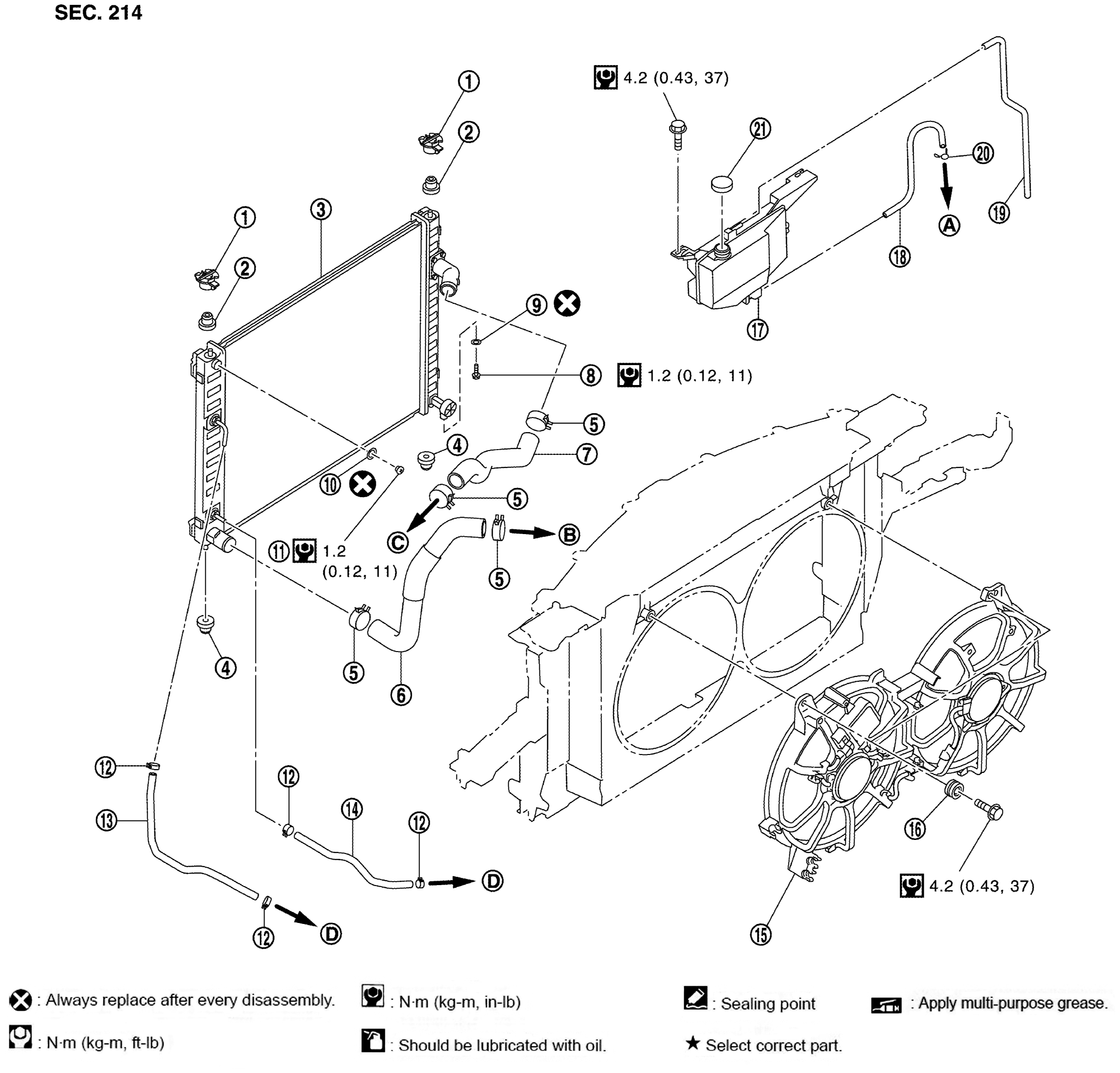

Exploded View
| 1. | Upper Mount Bracket | 2. | Mounting Rubber (Upper) | 3. | Radiator |
| 4. | Mounting Rubber (Lower) | 5. | Clamp | 6. | Radiator Hose (Lower) |
| 7. | Radiator Hose (Upper) | 8. | Drain Plug | 9. | O-Ring |
| 10. | O-Ring | 11. | Air Relief Plug | 12. | Clamp |
| 13. | A/T Fluid Cooler Hose | 14. | A/T Fluid Cooler Hose | 15. | Cooling Fan Assembly |
| 16. | Grommet | 17. | Reservoir Tank | 18. | Reservoir Tank Hose |
| 19. | Reservoir Tank Hose | 20. | Clamp | 21. | Reservoir Tank Cap |
| A. | To water outlet (front) | B. | To water inlet | C. | To water outlet (front) |
| D. | To A/T fluid cooler pipe | ||||
| Refer to COMPONENTS for symbols in the figure. | |||||
