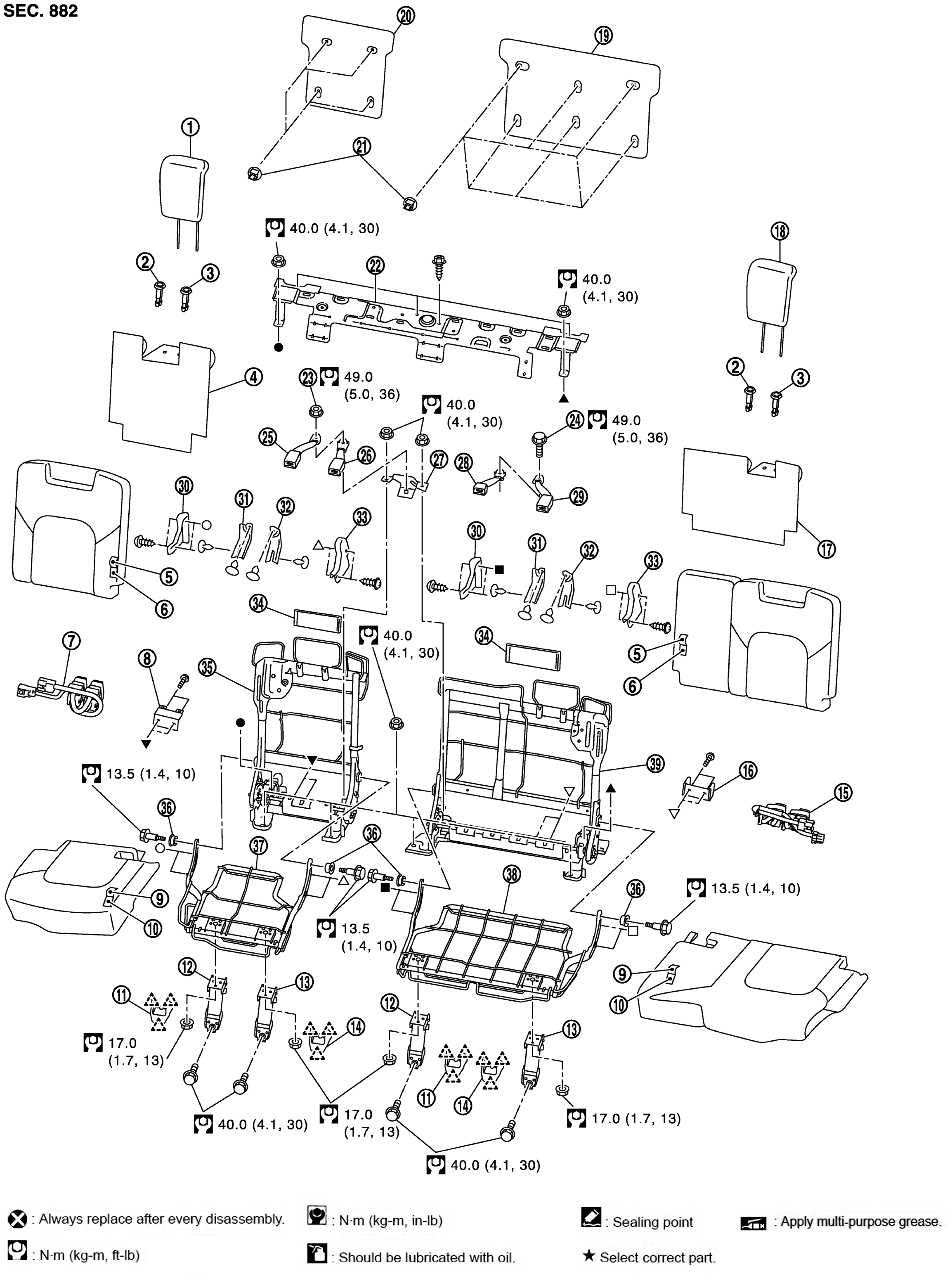

Exploded View With Torque Specifications
WARNING: This page is about a different car, the 2016 Infiniti QX80. However, it is still accessible from the selected car via links, so may be relevant.
| 1. | Headrest RH | 2. | Headrest holder (free) | 3. | Headrest holder (locked) |
| 4. | Seatback silencer RH | 5. | Seatback trim | 6. | Seatback pad |
| 7. | Seat harness RH | 8. | Seat bracket assembly RH | 9. | Seat cushion trim |
| 10. | Seat cushion pad | 11. | Leg cover RH | 12. | Seat hinge assembly RH |
| 13. | Seat hinge assembly LH | 14. | Leg cover LH | 15. | Seat harness LH |
| 16. | Seat bracket assembly LH | 17. | Seatback silencer LH | 18. | Headrest LH |
| 19. | Seatback board LH | 20. | Seatback board RH | 21. | Seatback board clip |
| 22. | Luggage floor bracket | 23. | Seat belt anchor nut | 24. | Seat belt anchor bolt |
| 25. | Seat belt buckle RH | 26. | Seat belt buckle (center) | 27. | Seat belt anchor plate |
| 28. | Seat belt connector buckle | 29. | Seat belt buckle LH | 30. | Hinge cover RH |
| 31. | Seatback inner arm cover RH | 32. | Seatback inner arm cover LH | 33. | Hinge cover LH |
| 34. | Seatback support | 35. | Seatback frame RH | 36. | Bush |
| 37. | Seat cushion frame RH | 38. | Seat cushion frame LH | 39. | Seatback frame LH |
| : Pawl | |||||
| : N•m (kg - m, ft - lb) | |||||
