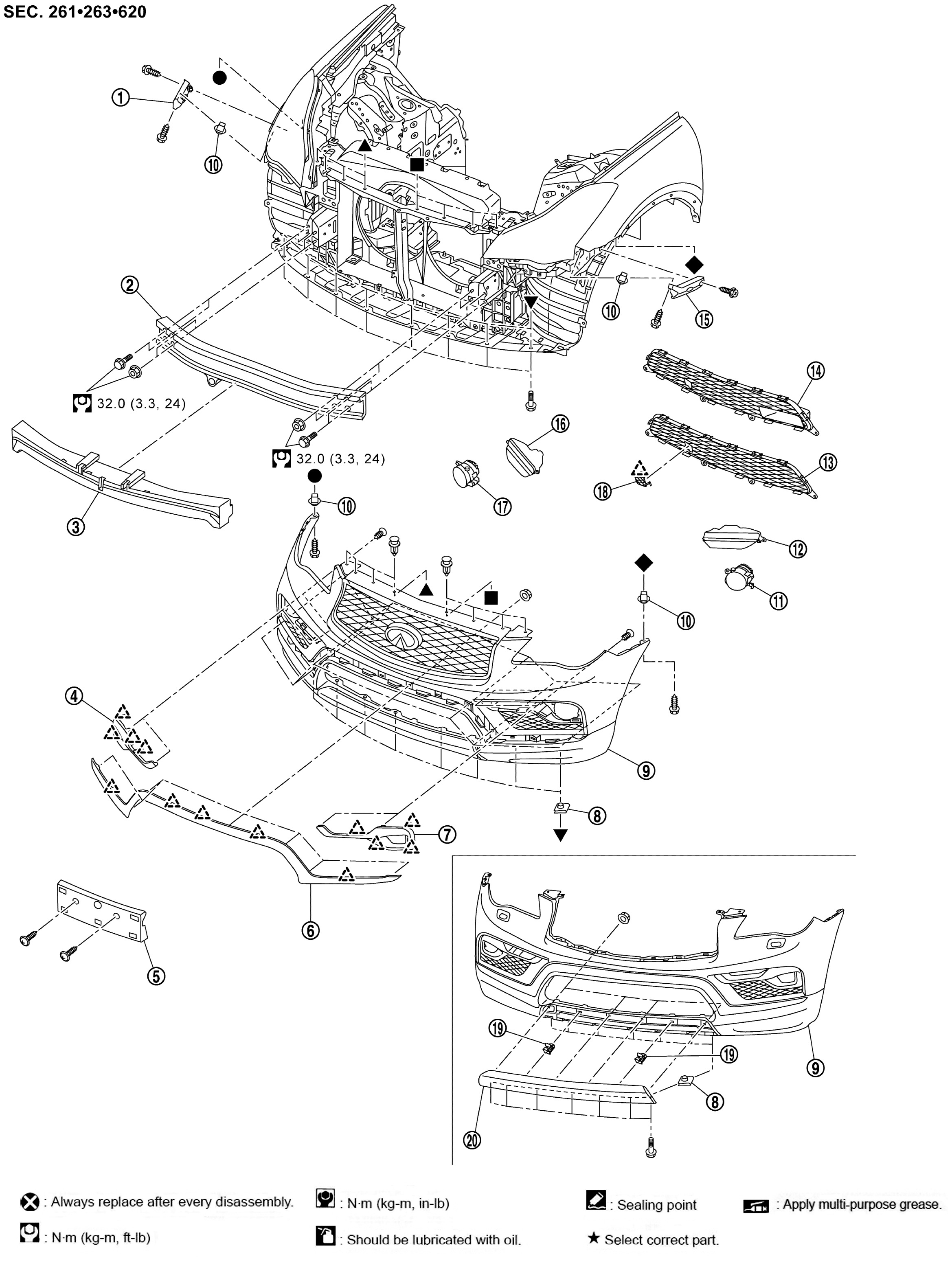

Exploded View With Torque Specifications
WARNING: This page is about a different car, the 2016 Infiniti QX50. However, it is still accessible from the selected car via links, so may be relevant.
| 1. | Bumper side bracket RH | 2. | Bumper reinforcement | 3. | Energy absorber |
| 4. | Fog lamp finisher RH | 5. | License plate bracket | 6. | Bumper molding |
| 7. | Fog lamp finisher LH | 8. | U nut | 9. | Bumper fascia assembly |
| 10. | Grommet | 11. | Front fog lamp LH | 12. | Daytime running light LH |
| 13. | Bumper finisher (without ICC) | 14. | Bumper finisher (with ICC) | 15. | Bumper side bracket LH |
| 16. | Daytime running light RH | 17. | Front fog lamp RH | 18. | Bumper bracket cover |
| 19. | Turn fastener | 20. | Bumper protector | ||
| : Pawl | |||||
| : N•m (kg - m, ft - lb) | |||||
