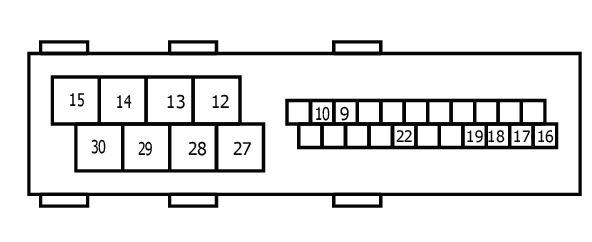

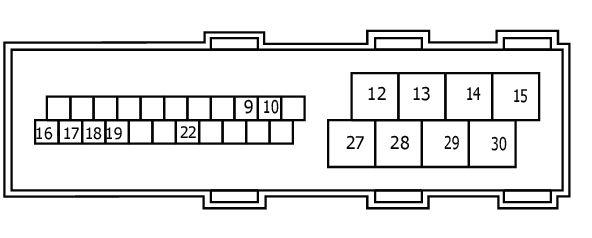

Electric Parking Brake Control Module Connector End View (M70)
Connector Types: MB_A0085409281
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 9 | G | ELECTRIC PARKING BRAKE SWITCH 1 |
| 10 | P | ELECTRIC PARKING BRAKE SWITCH 2 |
| 12 | R | MOTOR RH (+) |
| 13 | W | MOTOR POWER SUPPLY (RH) |
| 14 | R | MOTOR LH (+) |
| 15 | R | MOTOR POWER SUPPLY (LH) |
| 16 | W | CAN-H |
| 17 | G | CAN-L |
| 18 | O | ELECTRIC PARKING BRAKE SWITCH 3 |
| 19 | L | ELECTRIC PARKING BRAKE SWITCH 4 |
| 22 | Y | POWER SUPPLY |
| 27 | Y | MOTOR RH (-) |
| 28 | BR | GROUND (MOTOR RH) |
| 29 | V | MOTOR LH (-) |
| 30 | BR | GROUND (MOTOR LH) |
