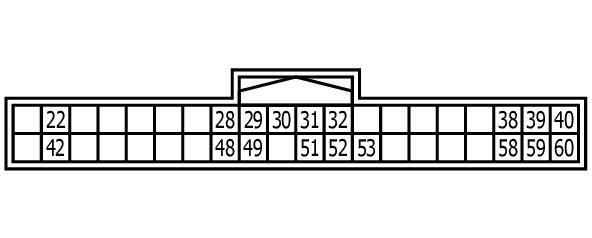

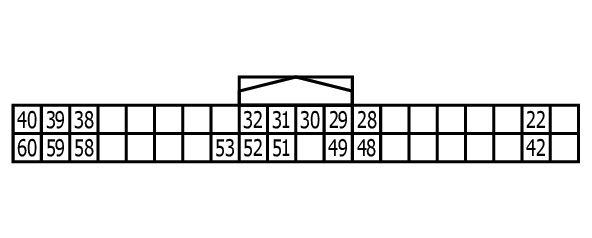

Av Control Unit Connector End View (M230)
Connector Types: TH40FW-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 22 | LG | AV COMMUNICATION SIGNAL (L) |
| 28 | W | HEADPHONE SOUND SIGNAL LH (+) |
| 29 | B | HEADPHONE SOUND SIGNAL RH (+) |
| 30 | SHIELD | SHIELD |
| 31 | G | SOUND SIGNAL LH (+) |
| 32 | B | SOUND SIGNAL RH (+) |
| 38 | P | COMPOSITE IMAGE SIGNAL (+) |
| 39 | L | COMPOSITE IMAGE SIGNAL (-) |
| 40 | SHIELD | SHIELD |
| 42 | SB | AV COMMUNICATION SIGNAL (H) |
| 48 | R | HEADPHONE SOUND SIGNAL LH (-) |
| 49 | G | HEADPHONE SOUND SIGNAL RH (-) |
| 51 | R | SOUND SIGNAL LH (-) |
| 52 | W | SOUND SIGNAL RH (-) |
| 53 | SHIELD | SHIELD |
| 58 | P | COMPOSITE IMAGE SIGNAL (+) |
| 59 | L | COMPOSITE IMAGE SIGNAL (-) |
| 60 | SHIELD | SHIELD |
