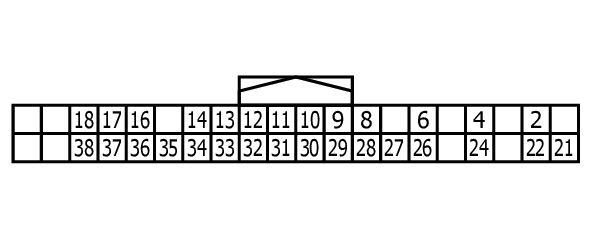

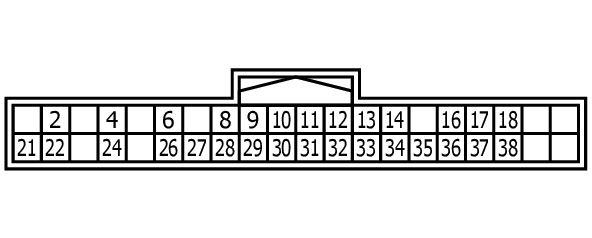

Display Control Unit Connector End View (M233)
Connector Types: TH40FW-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 2 | L | COMPOSITE IMAGE SIGNAL (-) |
| 4 | SHIELD | SHIELD |
| 6 | SHIELD | SHIELD |
| 8 | G | SOUND SIGNAL RH (-) |
| 9 | SHIELD | SHIELD |
| 10 | P | SOUND SIGNAL LH (-) |
| 11 | Y | TEL VOICE SIGNAL (-) |
| 12 | SHIELD | SHIELD |
| 13 | V | VOICE GUIDANCE SIGNAL (-) |
| 14 | G | VOICE GUIDANCE SIGNAL (-) |
| 16 | L | MICROPHONE SIGNAL |
| 17 | SHIELD | SHIELD |
| 18 | SHIELD | SHIELD |
| 21 | SHIELD | SHIELD |
| 22 | P | COMPOSITE IMAGE SIGNAL (+) |
| 24 | R | CAMERA IMAGE SIGNAL [With Around View Monitor] |
| 24 | W | CAMERA IMAGE SIGNAL [Without Around View Monitor] |
| 26 | L | SOUND SIGNAL (-) |
| 27 | P | SOUND SIGNAL (+) |
| 28 | V | SOUND SIGNAL RH (+) |
| 29 | SHIELD | SHIELD |
| 30 | L | SOUND SIGNAL LH (+) |
| 31 | BR | TEL VOICE SIGNAL (+) |
| 32 | SHIELD | SHIELD |
| 33 | G | VOICE GUIDANCE SIGNAL (+) |
| 34 | V | VOICE GUIDANCE SIGNAL (+) |
| 35 | SHIELD | SHIELD |
| 36 | P | MICROPHONE SIGNAL GROUND |
| 37 | W | MICROPHONE SIGNAL [With Telematics switch] |
| 37 | Y/L | MICROPHONE SIGNAL [Without Telematics switch] |
| 38 | Y/G | MICROPHONE POWER SUPPLY |
