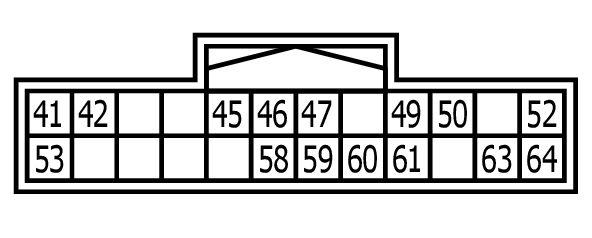

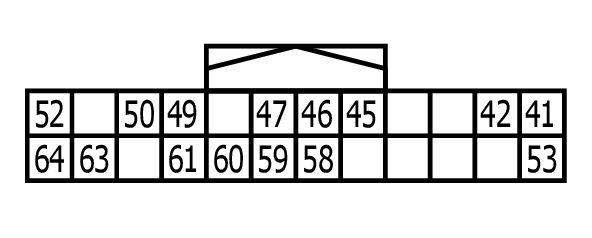

Display Control Unit Connector End View (M234)
Connector Types: TH24FW-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 41 | Y/L | STEERING SWITCH SIGNAL B |
| 42 | B | STEERING SWITCH SIGNAL GROUND |
| 45 | O | I-KEY IDENTIFICATION SIGNAL |
| 46 | LG | AV COMMUNICATION SIGNAL (L) |
| 47 | P | CAN L |
| 49 | L/O | DIMMER SIGNAL |
| 50 | R/Y | REVERSE SIGNAL |
| 52 | B | GROUND |
| 53 | Y/G | STEERING SWITCH SIGNAL A |
| 58 | SB | AV COMMUNICATION SIGNAL (H) |
| 59 | L | CAN H |
| 60 | GR/L | IGNITION SIGNAL |
| 61 | BR/W | VEHICLE SPEED SIGNAL (8-PULSE) |
| 63 | V | ACC POWER SUPPLY |
| 64 | Y/R | BATTERY POWER SUPPLY |
