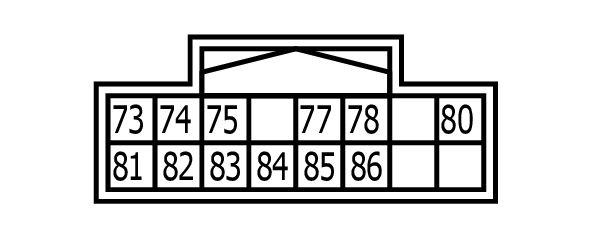

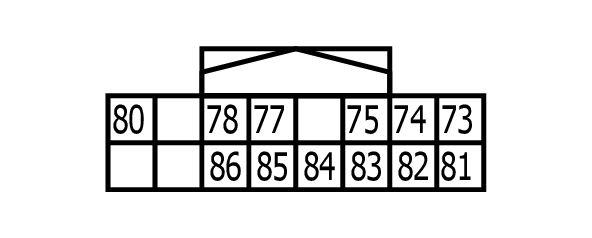

Av Control Unit Connector End View (M232)
Connector Types: TH16FW-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 73 | BR | TEL VOICE SIGNAL (+) |
| 74 | SHIELD | SHIELD |
| 75 | G | VOICE GUIDANCE SIGNAL (+) |
| 77 | R | SOUND SIGNAL WOOFER (+) |
| 78 | W | SOUND SIGNAL WOOFER (-) |
| 80 | R/W | MODE CHANGE SIGNAL |
| 81 | Y | TEL VOICE SIGNAL (-) |
| 82 | SHIELD | SHIELD |
| 83 | V | VOICE GUIDANCE SIGNAL (-) |
| 84 | SHIELD | SHIELD |
| 85 | L | SOUND SIGNAL CENTER SPEAKER (+) |
| 86 | P | SOUND SIGNAL CENTER SPEAKER (-) |
