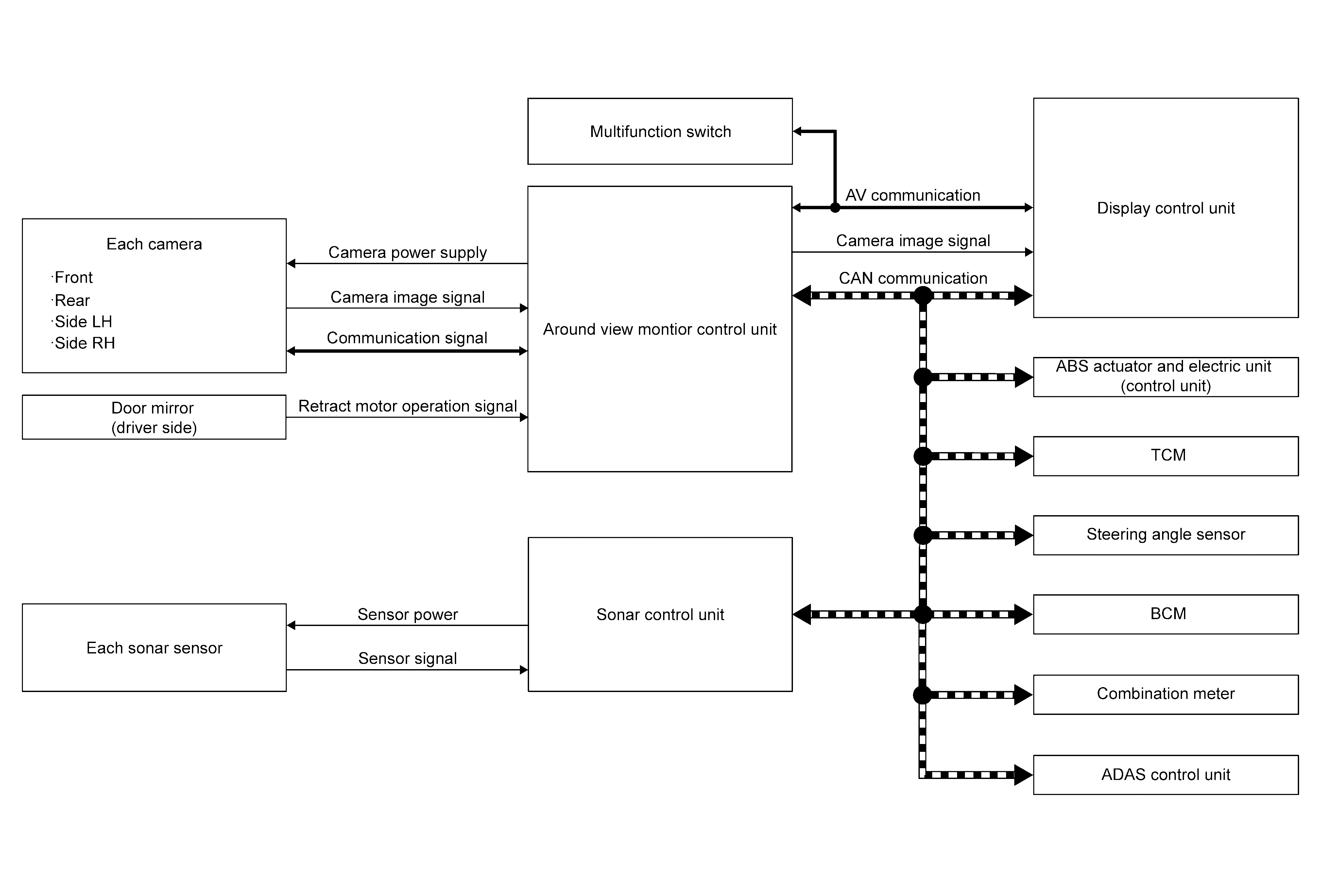

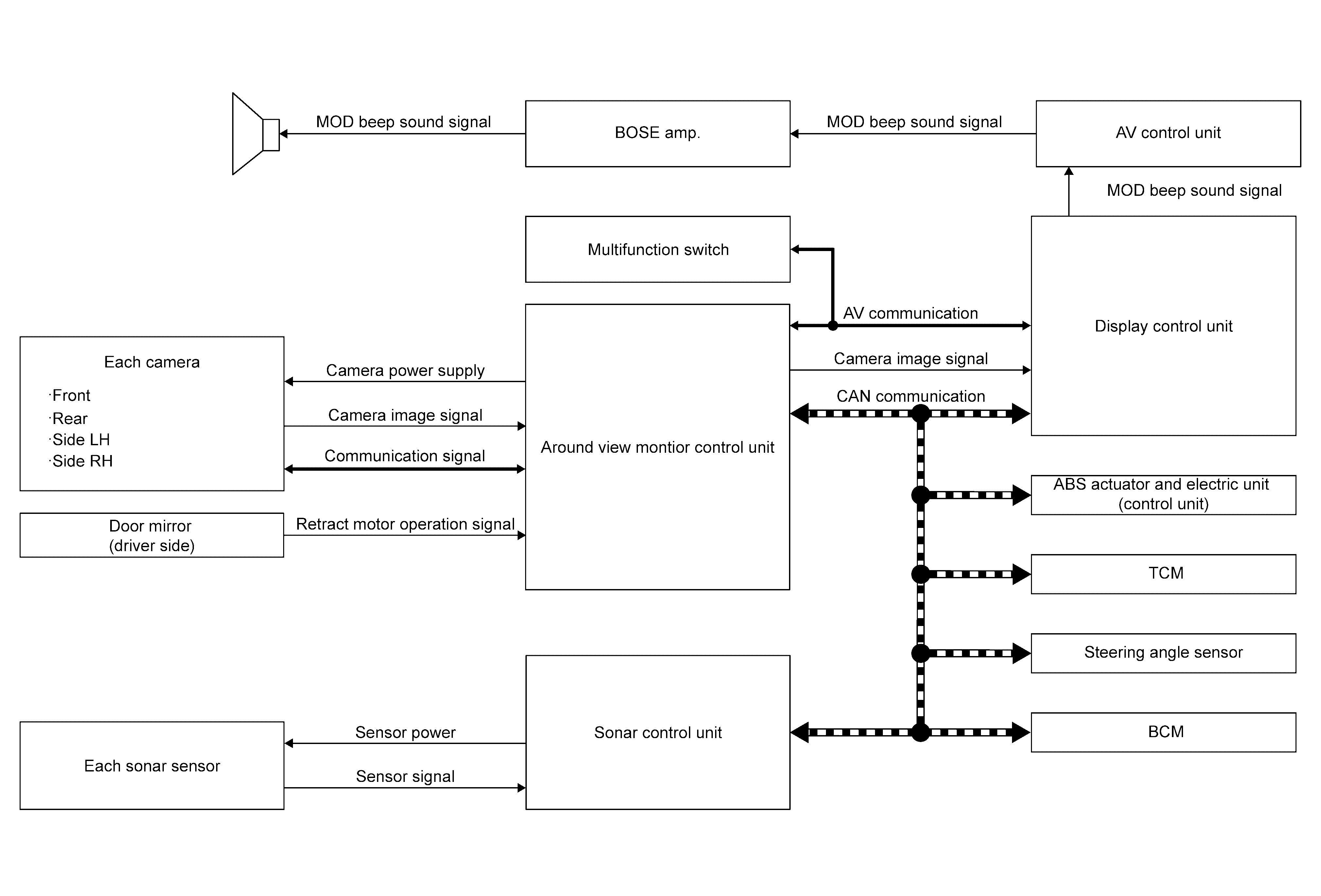

System Diagram
WARNING: This page is about a different car, the 2019 Nissan Armada and 2018 Nissan Armada. However, it is still accessible from the selected car via links, so may be relevant.
Around View Monitor Control Unit Input Signal (CAN Communication)
|
Transmit unit |
Signal name |
|
Steering angle sensor |
Steering angle sensor signal |
|
TCM |
Shift position signal |
|
ABS actuator and electric unit (control unit) |
Vehicle speed signal |
|
Rear LH wheel speed signal |
|
|
Rear RH wheel speed signal |
|
|
BCM |
Door switch signal |
|
Sonar control unit |
Sonar status signal |
Around View Monitor Control Unit Output Signal (CAN Communication)
WITH ICC
|
Transmit unit |
Signal name |
|
Sonar control unit |
Sonar setting change signal |
|
Combination meter (Via ADAS control unit) |
MOD beep sound output request signal |
Without ICC
|
Transmit unit |
Signal name |
|
Sonar control unit |
Sonar setting change signal |
|
Display control unit (Via sonar control unit) |
MOD beep sound output request signal |
