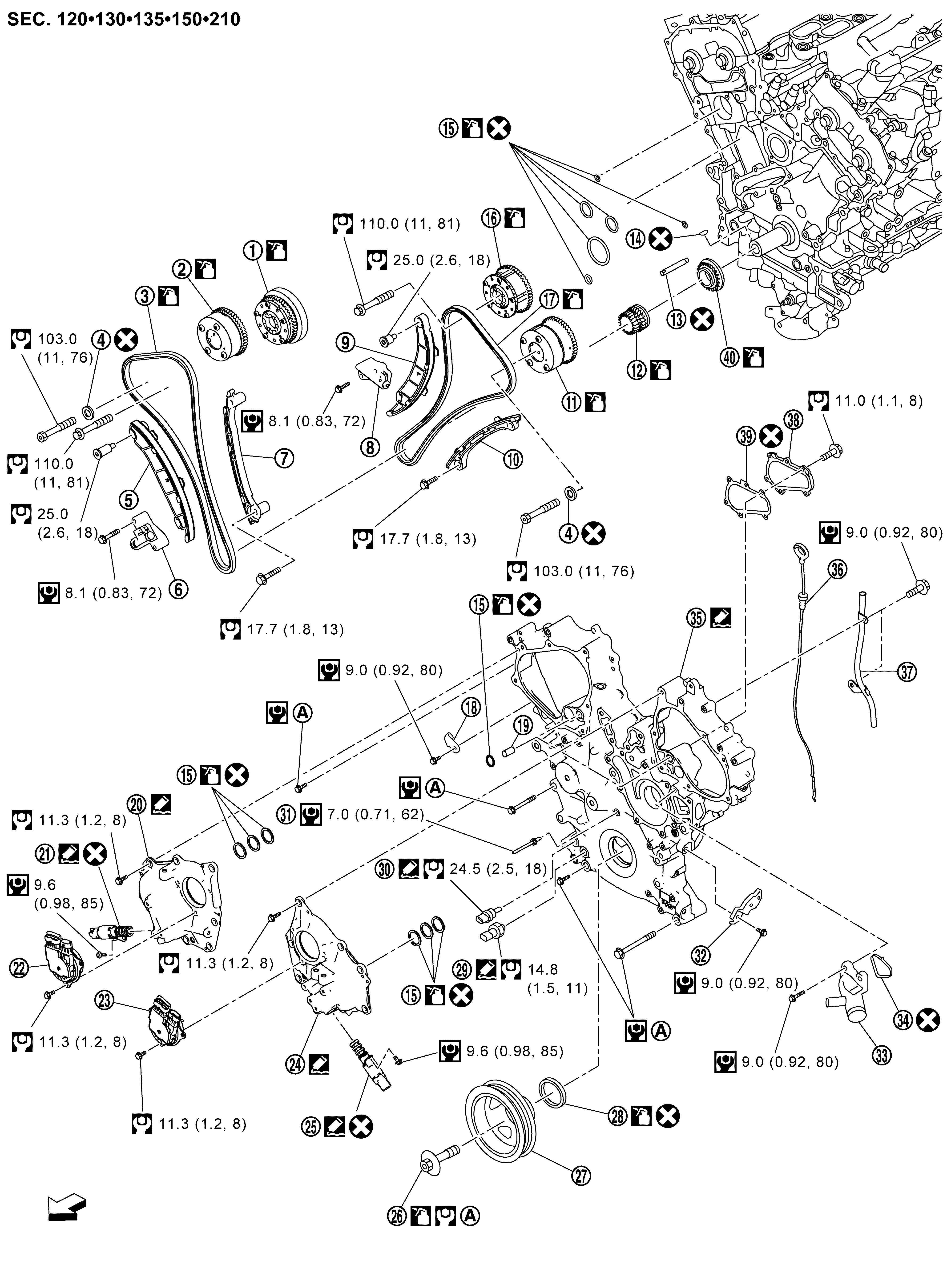

Exploded View
|
|
Intake camshaft sprocket (bank 1) |
|
Exhaust camshaft sprocket (bank 1) |
|
Timing chain (bank 1) |
|
|
Washer |
|
Timing chain slack guide (bank 1) |
|
Timing chain tensioner (bank 1) |
|
|
Timing chain tension guide (bank 1) |
|
Timing chain tensioner (bank 2) |
|
Timing chain slack guide (bank 2) |
|
|
Timing chain tension guide (bank 2) |
|
Exhaust camshaft sprocket (bank 2) |
|
Crankshaft sprocket |
|
|
Timing chain oil jet |
|
Crankshaft key |
|
O-ring |
|
|
Intake camshaft sprocket (bank 2) |
|
Timing chain (bank 2) |
|
Bracket |
|
|
Oil filter assembly |
|
Valve timing control cover (bank 1) |
|
Exhaust valve timing oil control solenoid valve (bank 1) |
|
|
Electric intake valve timing control actuator (bank 1) |
|
Electric intake valve timing control actuator (bank 2) |
|
Valve timing control cover (bank 2) |
|
|
Exhaust valve timing control solenoid valve (bank 2) |
|
Crankshaft pulley bolt |
|
Crankshaft pulley |
|
|
Front oil seal |
|
Engine oil pressure sensor |
|
Engine oil temperature sensor |
|
|
Timing indicator |
|
Engine harness bracket |
|
Water inlet |
|
|
Gasket |
|
Front cover |
|
Oil level gauge |
|
|
Oil level gauge guide |
|
Oil galley cover |
|
Gasket |
|
|
Oil pump sprocket |
|
O-ring |
||
|
|
Comply with the installation procedure when tightening. Refer to Removal and Installation . |
||||
|
|
: Engine front |
||||
|
|
: N.m (kg-m, ft-lb) |
||||
|
|
: N.m (kg-m, in-lb) |
||||
|
|
: Always replace after every disassembly. |
||||
|
|
: Should be lubricated with oil. |
||||
|
|
: Sealing point |
||||
