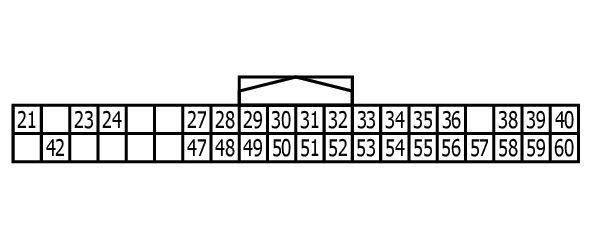

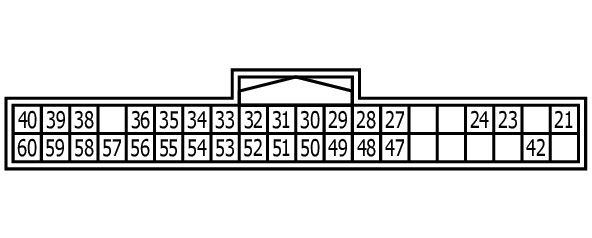

Av Control Unit Connector End View (M200)
Connector Types: TH40FW-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 21 | R | MICROPHONE SIGNAL |
| 23 | P | SOUND SIGNAL REAR LH (-) |
| 24 | LG | SOUND SIGNAL REAR LH (+) |
| 27 | B | AUX SOUND SIGNAL RH |
| 28 | R | AUX SOUND SIGNAL GROUND |
| 29 | B | TEL VOICE SIGNAL (+) |
| 30 | SHIELD | SHIELD |
| 31 | W/B | DISK EJECT SIGNAL |
| 32 | W | CAMERA GROUND |
| 33 | R | CAMERA POWER SUPPLY |
| 34 | BG | DISK EJECT SIGNAL GROUND |
| 35 | L | SOUND SIGNAL FRONT LH (-) |
| 36 | G | SOUND SIGNAL FRONT LH (+) |
| 38 | SB | AV COMMUNICATION SIGNAL (H) |
| 39 | SB | AV COMMUNICATION SIGNAL (H) |
| 40 | SB | CAN-H |
| 42 | SHIELD | SHIELD |
| 47 | W | AUX SOUND SIGNAL LH |
| 48 | SHIELD | SHIELD |
| 49 | W | TEL VOICE SIGNAL (-) |
| 50 | W | MODE CHANGE SIGNAL |
| 51 | B | SHIELD |
| 52 | B | COMPOSITE IMAGE SIGNAL (+) |
| 53 | SHIELD | COMPOSITE IMAGE SIGNAL (-) |
| 54 | GR | SOUND SIGNAL REAR RH (-) |
| 55 | V | SOUND SIGNAL REAR RH (+) |
| 56 | W | SOUND SIGNAL FRONT RH (-) |
| 57 | R | SOUND SIGNAL FRONT RH (+) |
| 58 | LG | AV COMMUNICATION SIGNAL (L) |
| 59 | LG | AV COMMUNICATION SIGNAL (L) |
| 60 | V | CAN-L |
