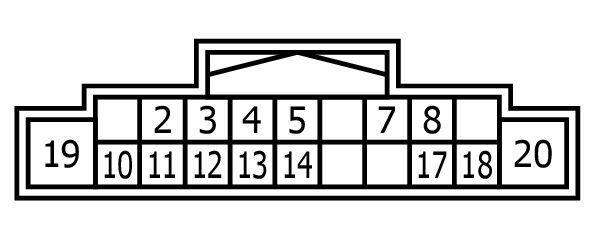

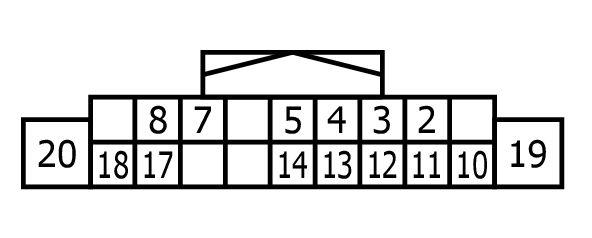

Av Control Unit Connector End View (M201)
Connector Types: NH18FW-CS2
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 2 | G | SOUND SIGNAL LH (+) [With BOSE system] |
| 2 | R | SOUND SIGNAL FRONT LH (+) [Without BOSE system] |
| 3 | G | SOUND SIGNAL FRONT LH (-) [Without BOSE system] |
| 3 | L | SOUND SIGNAL LH (-) [With BOSE system] |
| 4 | LG | SOUND SIGNAL REAR LH (+) [Without BOSE system] |
| 4 | P | VOICE GUIDANCE SIGNAL (+) [With BOSE system] |
| 5 | LG | VOICE GUIDANCE SIGNAL (-) [With BOSE system] |
| 5 | SB | SOUND SIGNAL REAR LH (-) [Without BOSE system] |
| 7 | SB | ACC POWER SUPPLY |
| 8 | BR | REVERSE SIGNAL |
| 10 | B | SHIELD |
| 11 | R | SOUND SIGNAL RH (+) [With BOSE system] |
| 11 | W | SOUND SIGNAL FRONT RH (+) [Without BOSE system] |
| 12 | B | SOUND SIGNAL FRONT RH (-) [Without BOSE system] |
| 12 | W | SOUND SIGNAL RH (-) [With BOSE system] |
| 13 | L | SOUND SIGNAL REAR RH (+) |
| 14 | P | SOUND SIGNAL REAR RH (-) |
| 17 | W | IGNITION SIGNAL |
| 18 | BR | CAMERA SWITCH SIGNAL |
| 19 | Y | BATTERY POWER SUPPLY |
| 20 | B | GROUND |
