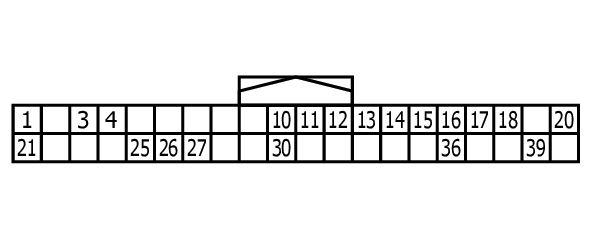

BCM (Body Control Module) Connector End View (M13)
Connector Types: TH40FG-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | R | PUSH SW |
| 3 | Y | SENS PWR SPLY |
| 4 | BG | OPTICAL SENSOR |
| 10 | W | COMBI SW OUTPUT 5 |
| 11 | SB | COMBI SW OUTPUT 4 |
| 12 | L | COMBI SW OUTPUT 3 |
| 13 | G | COMBI SW OUTPUT 2 |
| 14 | P | COMBI SW OUTPUT 1 |
| 15 | G | ONE TOUCH UNLK SENS (DR) |
| 16 | G | ONE TOUCH UNLK SENS (PASS) |
| 17 | P | RECEIVER/SENSOR GND |
| 18 | L | SECURITY IND LAMP CONT |
| 20 | R | DETENT SW |
| 21 | SB | STEP LAMP CONT |
| 25 | R | STOP LAMP SW2 |
| 26 | R | EXTENDED STORAGE FUSE SW |
| 27 | P | STOP LAMP SW |
| 30 | W | DR DOOR UNLK SENS |
| 36 | G | HAZARD SW |
| 39 | BR | P/N POSITION |
