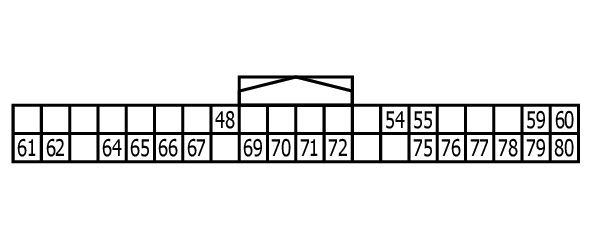

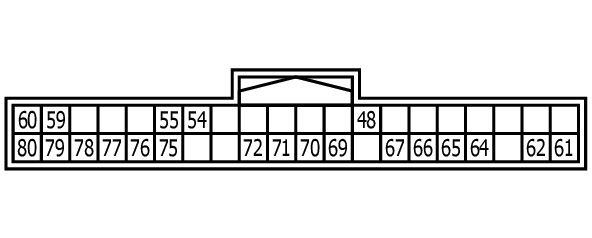

BCM (Body Control Module) Connector End View (M14)
Connector Types: TH40FB-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 48 | R | PUSH-BTN IGN SW ILL PWR |
| 54 | V | COMM LINE |
| 55 | R | RAIN SENSOR |
| 59 | P | CAN-L |
| 60 | L | CAN-H |
| 61 | G | REAR WINDOW DEF RLY CONT |
| 62 | R | STARTER RLY CONT |
| 64 | V | I-KEY WARN BUZZER |
| 65 | B | OUTS HD LAMP CONT |
| 66 | B | BLOWER FAN RLY CONT |
| 67 | W/B | IGN RLYAY (F/B) CONT |
| 69 | GR | A/T SHIFT SELECT PWR SPLY |
| 70 | B | IGN RLYAY (IPDM E/R) CONT |
| 71 | G | DR DOOR REQ SW |
| 72 | SB | PASS DOOR REQ SW |
| 75 | BR | COMBI SW INPUT 5 |
| 76 | BG | COMBI SW INPUT 4 |
| 77 | V | COMBI SW INPUT 3 |
| 78 | Y | COMBI SW INPUT 2 |
| 79 | LG | COMBI SW INPUT 1 |
| 80 | L | TR LID OPNR SW |
