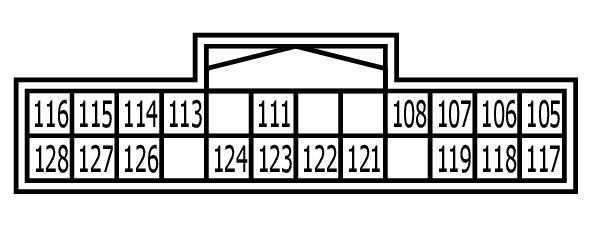

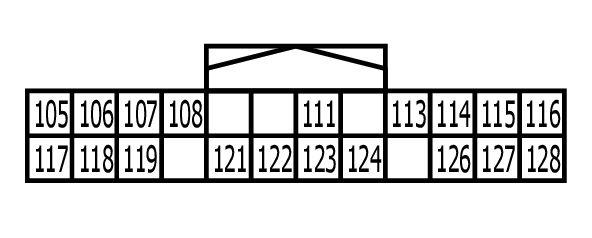

BCM (Body Control Module) Connector End View (M16)
Connector Types: TH24FB-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 105 | V | TURN SIG RH OUTPUT (FRONT) |
| 106 | V | TURN SIG RH OUTPUT (SIDE) |
| 107 | P | PUSH-BTN IGN SW ILL GND |
| 108 | L | SHIFT LOCK SOLENOID OUTPUT |
| 111 | Y | ACC/ON IND |
| 113 | SB | ACC RELAY CONT |
| 114 | LG | PASSENGER DOOR ANT + |
| 115 | V | PASSENGER DOOR ANT - |
| 116 | BR | INSIDE KEY ANT (CONSOLE) + |
| 117 | W/B | TURN SIG LH OUTPUT (FRONT) |
| 118 | L | TURN SIG LH OUTPUT (SIDE) |
| 119 | L | KYLS ENT RECEIV COMM |
| 121 | SB | DRIVER DOOR ANT - |
| 122 | BG | DRIVER DOOR ANT + |
| 123 | R | INSIDE KEY ANT (INSTRUMENT LOWER) + |
| 124 | G | INSIDE KEY ANT (INSTRUMENT LOWER) - |
| 126 | B | NATS ANT AMP. |
| 127 | W | NATS ANT AMP. |
| 128 | GR | INSIDE KEY ANT (CONSOLE) - |
