Component Locations
COMPONENT LOCATIONS

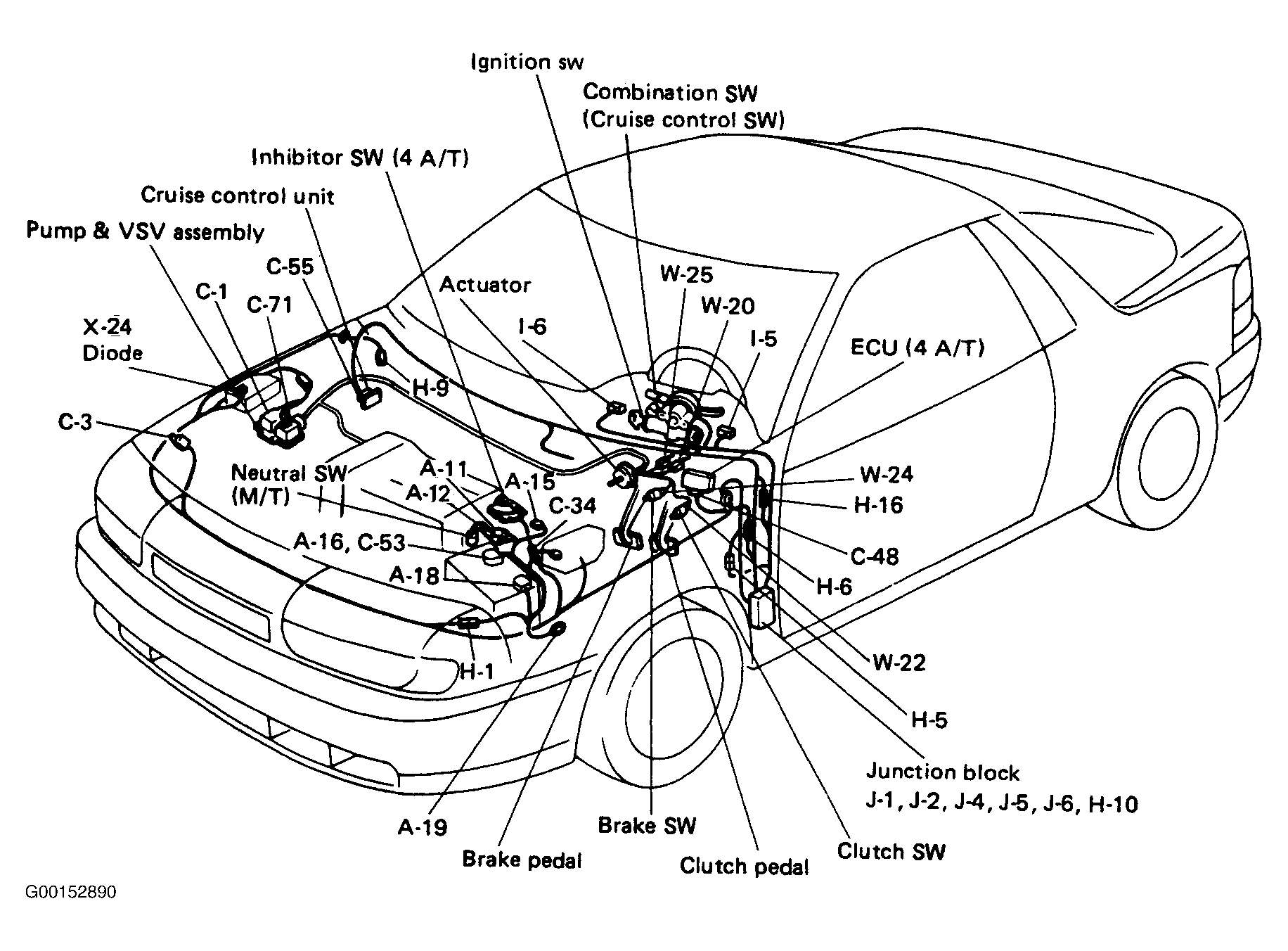

| Component | Location |
|---|---|
| Actuator | In Engine Compartment, On Firewall, Attached To Accelerator Cable. See Fig 4 or Fig 5 . |
| Brake Light Switch | Behind Left Side Of I/P, On Brake Pedal Bracket. See Fig 3. |
| Clutch Interrupt Switch (M/T) | Behind Left Side Of I/P, On Clutch Pedal Bracket. See Fig 3. |
| Cruise Control Combination Switch | On Steering Column. See Fig 3. |
| Cruise Control Module | In Passengers Side Kick Panel. See Fig 2 |
| Cruise Control Pump Unit | At Right Side Of Engine Compartment |

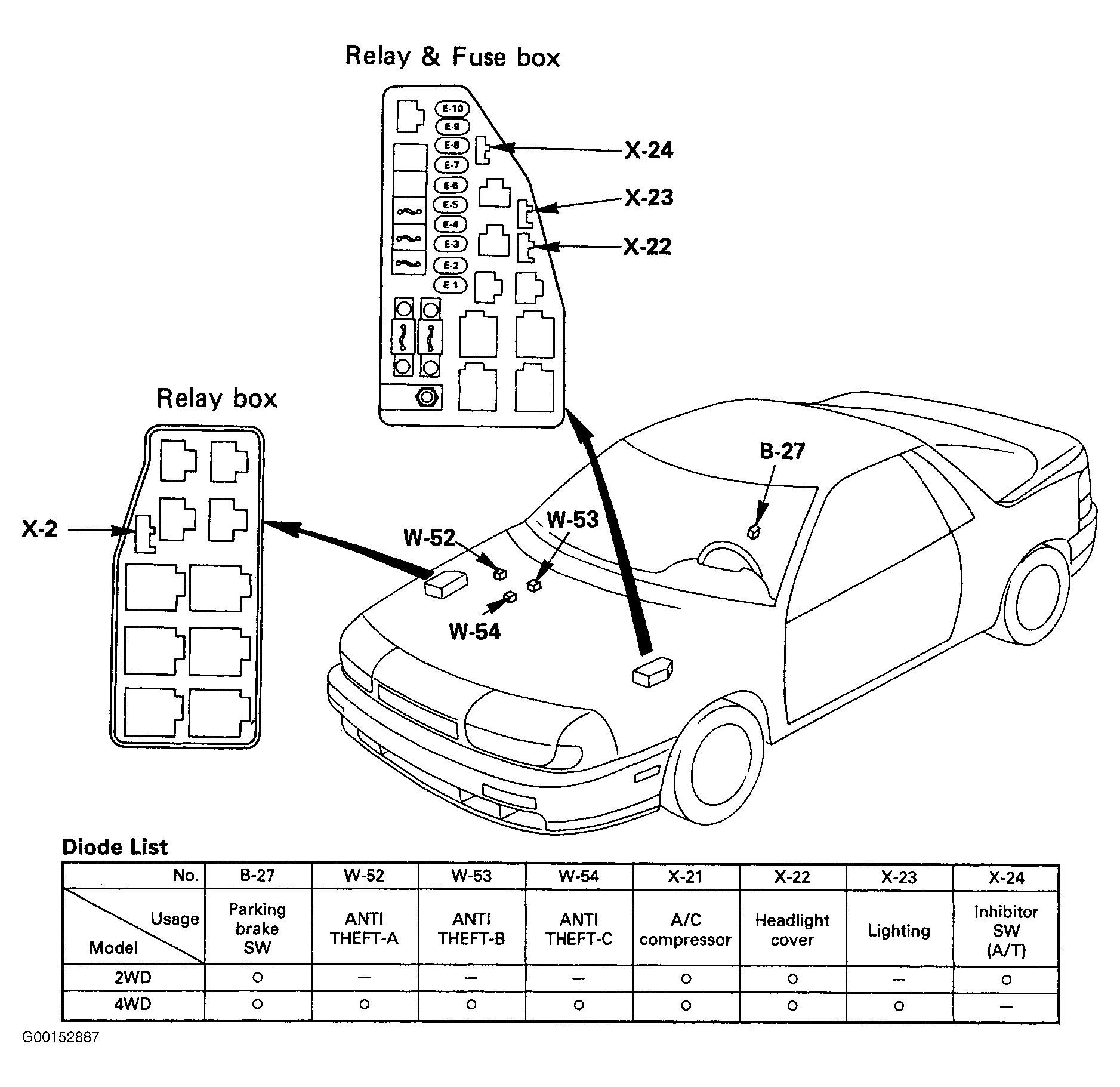

| Diode Pack X-24 (A/T) Only | Relay & Fuse Block. See Fig 1 |

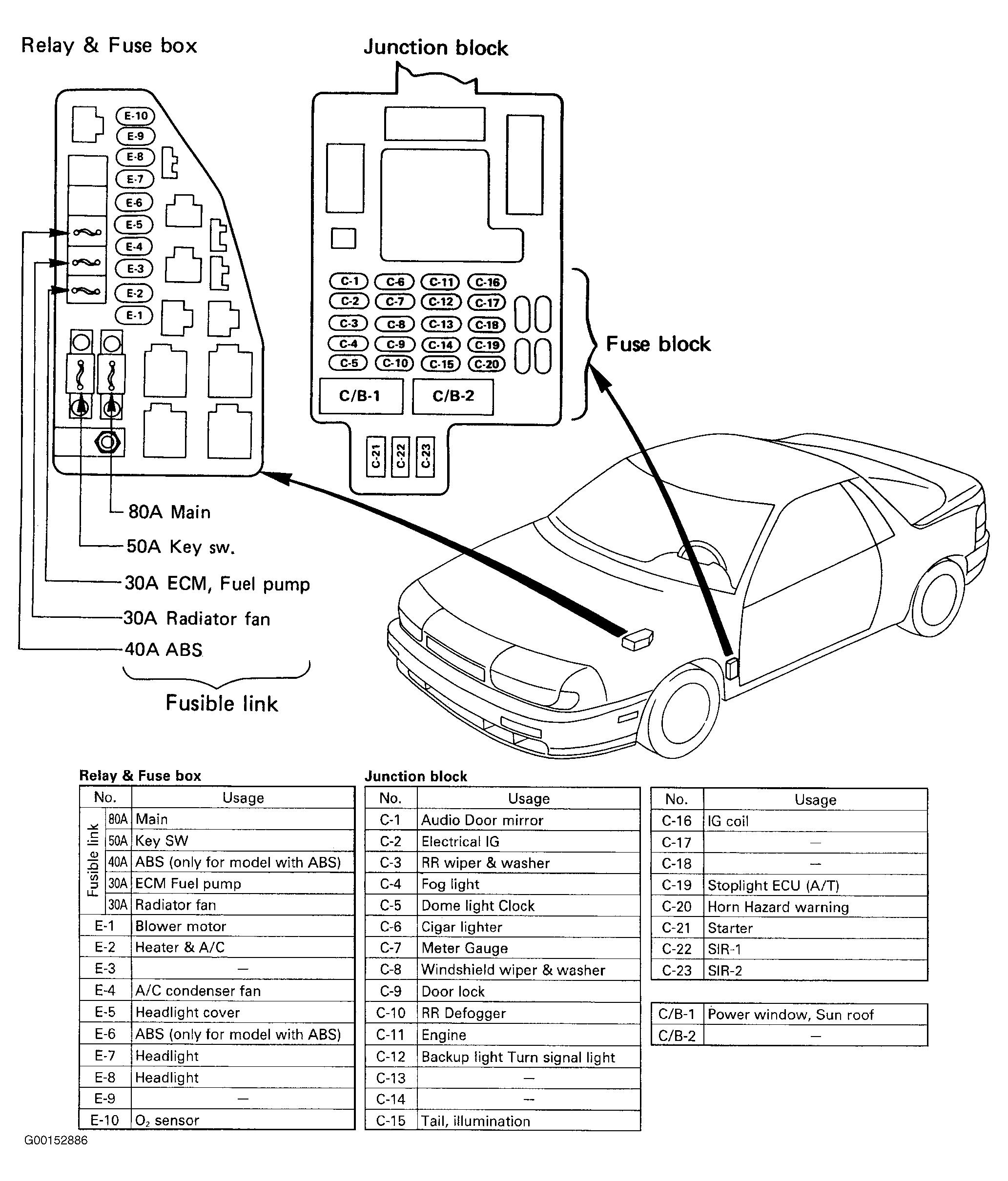

| Fuses No. C-2, C-7, C-12 & C-19 (10-amp) | Junction Block. See Fig 1 |
| Fuse & Relay Box | Engine Compartment On Driver's Side Fender. See Fig 3. |
| Junction Block | In Drivers Side Footwell. See Fig 3. |
| Neutral Switch | Lower Left Side OF Engone Compartment, On Top Of Transaxle |

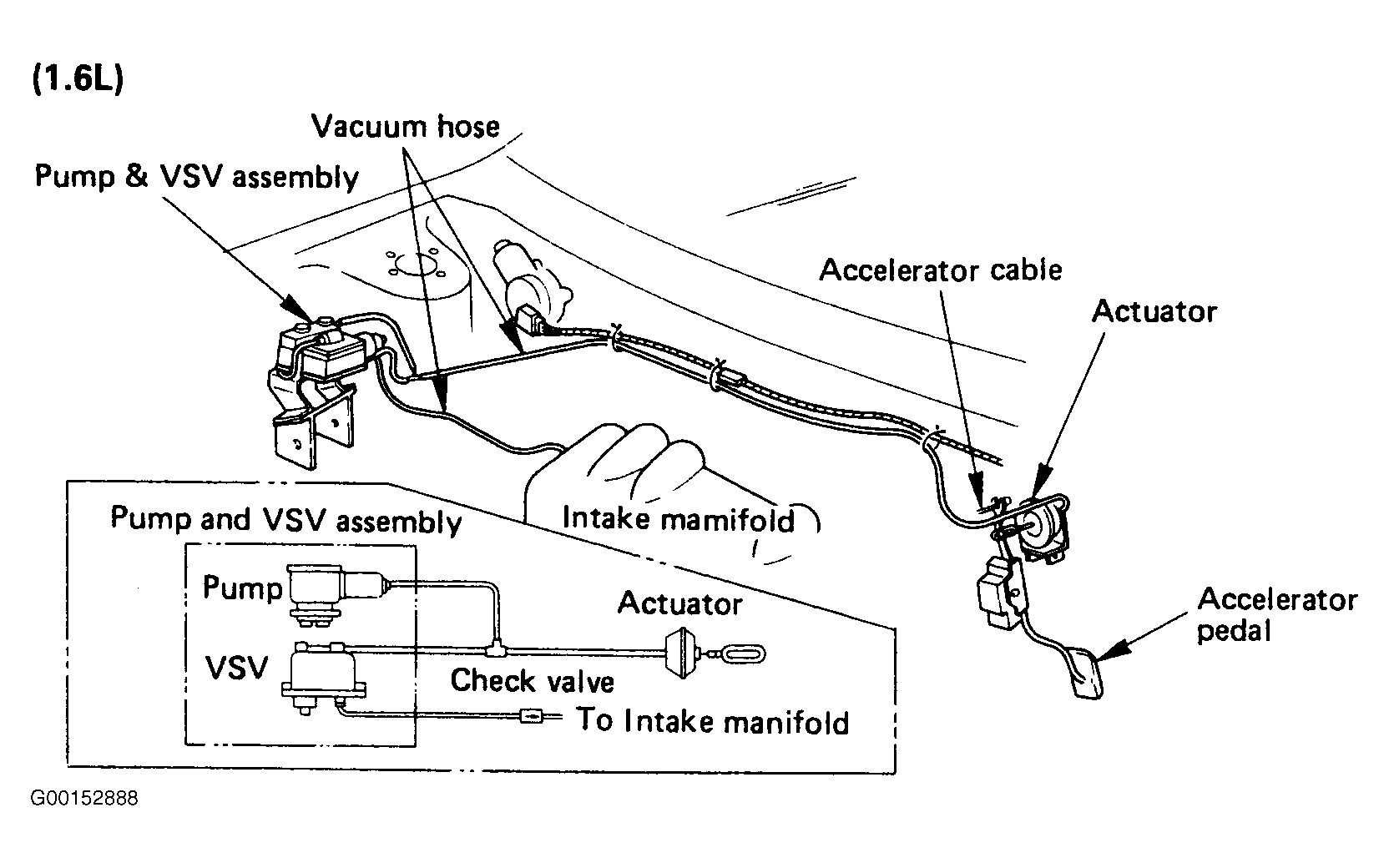

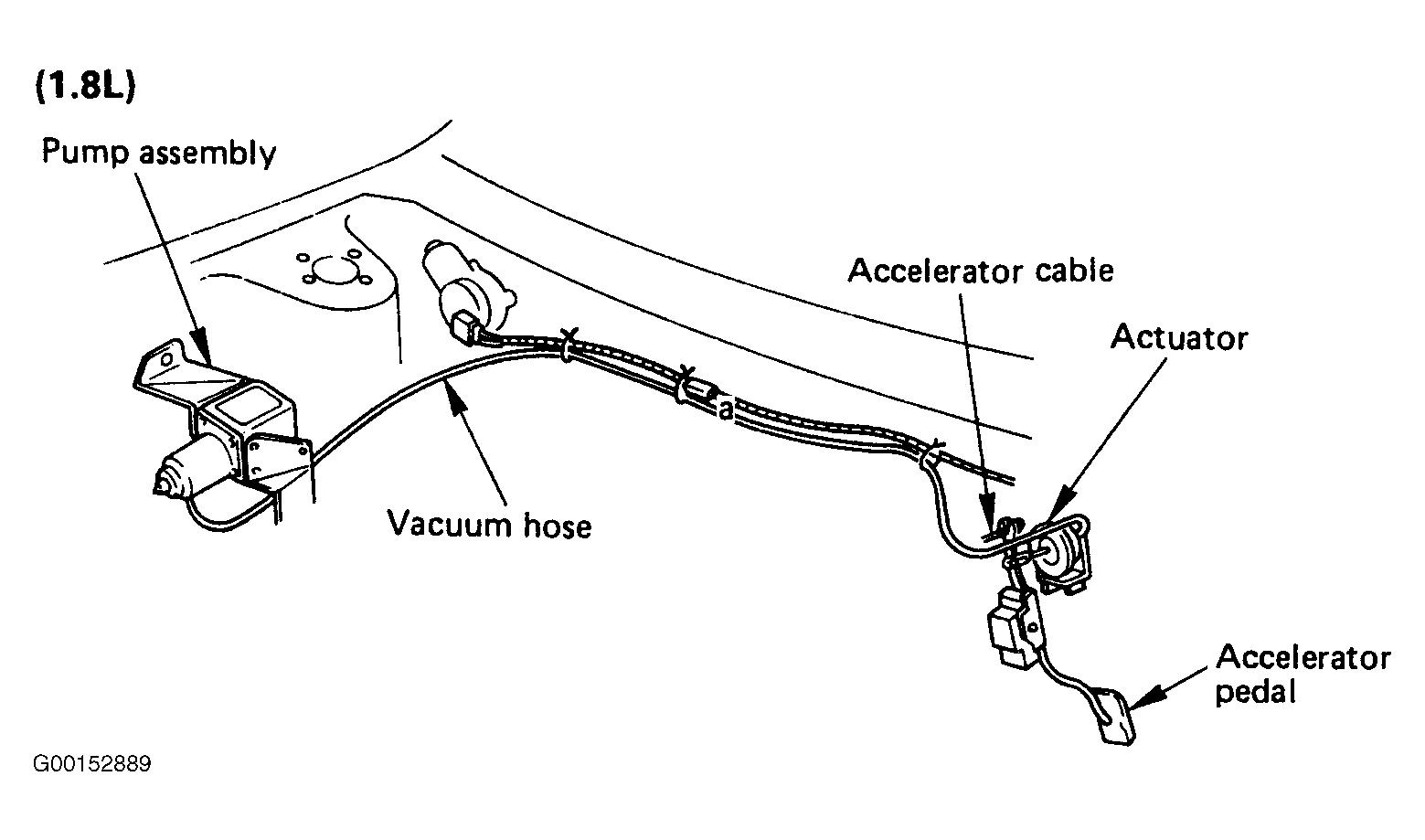

| Pump Assembly | In Engine Compartment On Passenger Side Fender Well. See Fig 4 or Fig 5 . |
| Transmission Control Module (TCM) | Behind Left Side Of I/P |
| Valve Unit | Right Side Of Engine Compartment |
| Vehicle Speed Sensor | On Rear Of Instrument Cluster, At Speedometer Cable Input |
| C103 (20-BLK) | Behind Left Side Of I/P, On Transmission Control Module (TCM) |
| C114 (1-CLR) | Lower Left Side Of Engine Compartment, Below Air Cleaner Assembly |
| C115 (1-CLR) | Lower Left Side Of Engine Compartment, Below Air Cleaner Assembly |
| C401 (16-GRN) | At Left Kick Panel, On Rear Of Junction Block |
| C402 (22-BLK) | Behind Left Side Of I/P On Bracket |
| C407 (14-BLK) | At Right Kick Panel, Behind Trim Panel |
| C409 (16-WHT) | At Left Kick Panel, On Junction Block |
| C410 (16-BLU) | At Left Kick Panel, On Junction Block |
| C418 (20-BRN) | Behind Left Side Of I/P, On Bracket |
| C423 (16-BLK) | Behind Left Side Of I/P, At Underside Of Steering Column |
| C426 (2-BLK) | Behind Left Side Of I/P, Above Brake Pedal |
| C505 (9-BLK) Turbo | Left Front Corner Of Engine Compartment, In Front Of Battery |
| C505 (6-BLK) Non-Turbo | Left Front Corner Of Engone Compartment, In Front Of Battery |
| C535 (8-BLK) | Lower Left Side Of Enging Compartment, On Top Of Transaxle |
| C552 (3-GRY) | Right Side Of Engine Compartment, On Valve Unit |
| C553 (5-GRY) | Right Side Of Engine Compartment, On Cruise Pump Unit |
| C701 (18-BLK) | At Left Kick Panel, On Junction Block |
| C709 (10-WHT) | On Rear Of Instrument Cluster |
| C713 (8-WHT) | On Rear Of Instrument Cluster |
| G101 | Lower Left Side Of Engine Compartment, On Transaxle |
| G501 | Right Front Corner Of Engine Compartment, On Inner Fender Panel |
