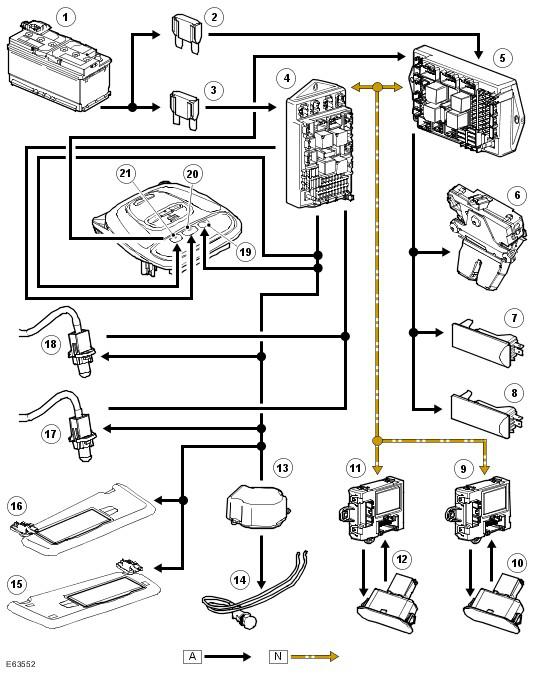

Control Diagram
WARNING: This page is about a different car, the 2011 Jaguar XKR, 2011 Jaguar XK, 2010 Jaguar XKR, and 2010 Jaguar XK. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
A
= Hardwired; N
= Medium speed CAN bus
| Item Number | Description |
|---|---|
| 1 | Battery |
| 2 | Megafuse (175A) |
| 3 | Megafuse (175A) |
| 4 | CJB |
| 5 | Auxiliary junction box |
| 6 | Liftgate latch switch |
| 7 | Luggage compartment lamp |
| 8 | Luggage compartment lamp |
| 9 | Passenger door module |
| 10 | Passenger door puddle lamp |
| 11 | Driver's door module |
| 12 | Driver's door puddle lamp |
| 13 | Glovebox lamp switch |
| 14 | Glovebox lamp |
| 15 | Driver's vanity mirror |
| 16 | Passenger vanity mirror |
| 17 | Driver's footwell lamp |
| 18 | Passenger footwell lamp |
| 19 | Driver's map reading lamp |
| 20 | Interior lamp |
| 21 | Passenger map reading lamp |
