Engine Compartment

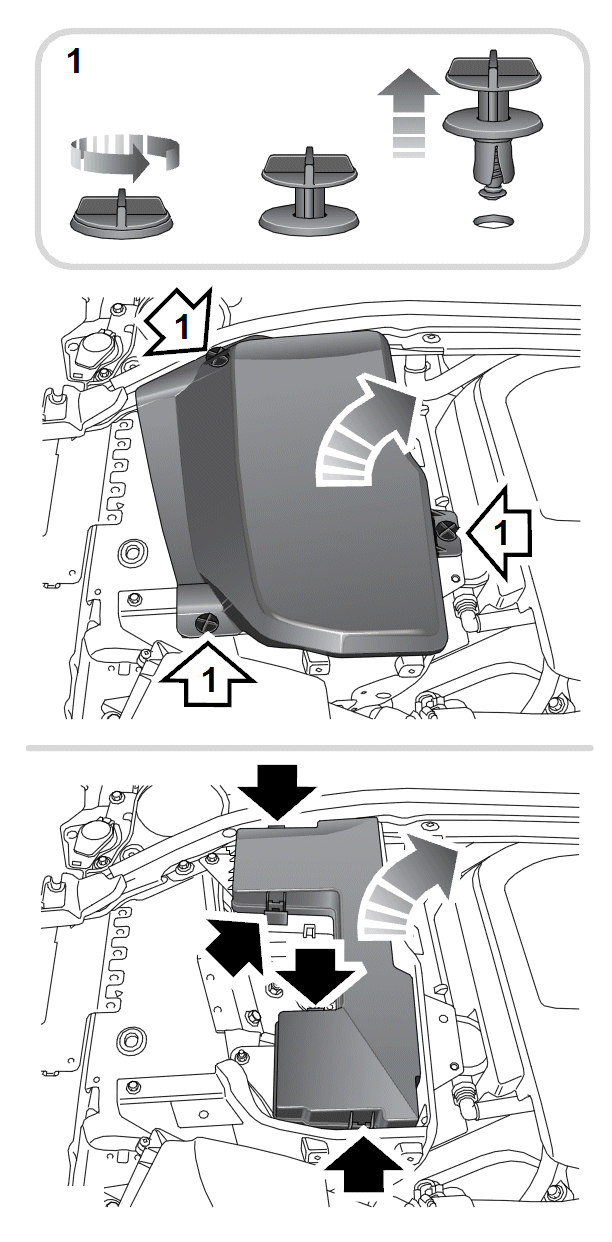

The engine compartment fuse box is located underneath a cover on the right-hand side of the engine compartment. See Fig 1

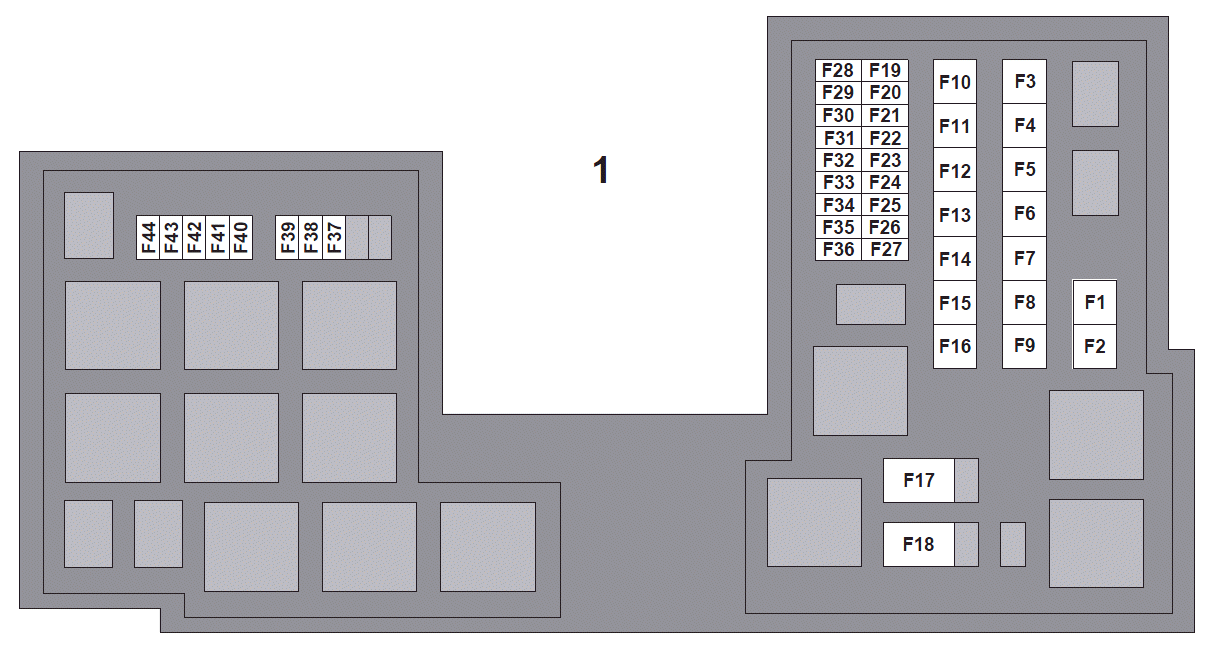

ENGINE COMPARTMENT FUSE BOX FUSE IDENTIFICATION LEGEND
| Fuse No. | Amps | Fuse Function |
|---|---|---|
| F1 | - | Not Used |
| F2 | - | Not Used |
| F3 | 20A | Emissions system |
| F4 | 20A | Emissions system |
| F5 | 40A | Anti-lock brake pump |
| F6 | 30A | Power wash pump |
| F7 | - | Not Used |
| F8 | - | Not Used |
| F9 | 50A | Engine management |
| F10 | - | Not Used |
| F11 | - | Not Used |
| F12 | 50A | Secondary air injection |
| F13 | 30A | Wipers |
| F14 | 30A | Starter solenoid |
| F15 | 40A | Windshield heater |
| F16 | 40A | Windshield heater |
| F17 | 80A | Radiator fan |
| F18 | - | Not Used |
| F19 | - | Not Used |
| F20 | 15A | Horn |
| F21 | 25A | Anti-lock brakes |
| F22 | 15A | Cigar lighter |
| F23 | - | Not Used |
| F24 | 5A | Adaptive cruise control |
| F25 | 10A | Anti-lock brakes |
| F26 | 15A | Engine management, JaguarDrive selector, Transmission control module |
| F27 | 5A | Secondary air injection |
| F28 | - | Not Used |
| F29 | - | Not Used |
| F30 | - | Not Used |
| F31 | - | Not Used |
| F32 | - | Not Used |
| F33 | - | Not Used |
| F34 | - | Not Used |
| F35 | - | Not Used |
| F36 | - | Not Used |
| F37 | 15A | Ignition system |
| F38 | 5A | Power steering |
| F39 | 5A | Headlamp levelling system |
| F40 | 15A | Water pump (Supercharged vehicles only) |
| F41 | 10A | Engine management system |
| F42 | 10A | Engine management system, Ignition supply, Radiator fan |
| F43 | 10A | Engine management system, Emission control |
| F44 | 15A | Fuel injectors |
