Engine Controls - Tests W/Codes
›
Wiring Diagrams
Wiring Diagrams

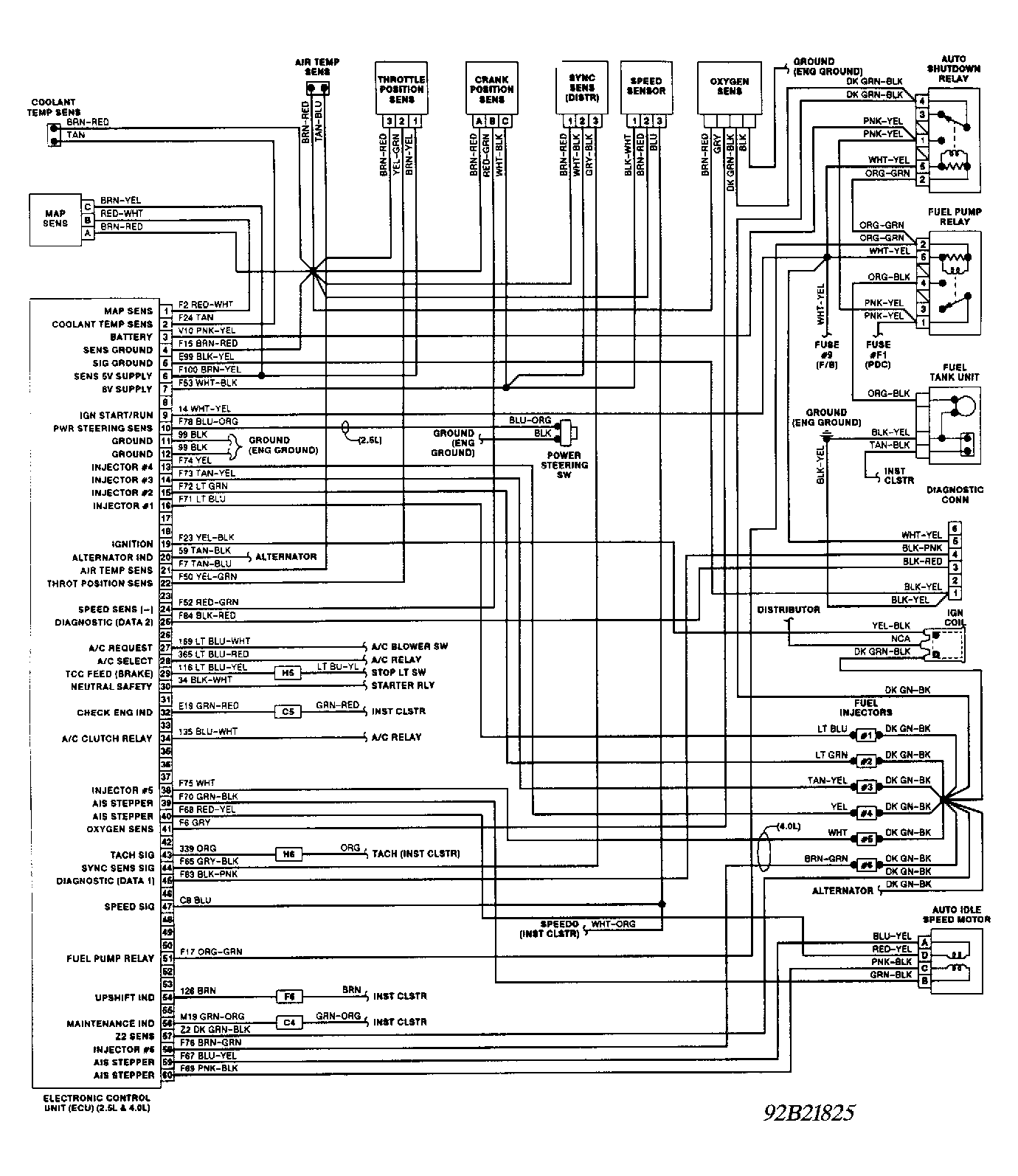

Fig 1: Wiring Diagram (2.5L & 4.0L - Cherokee & Comanche)

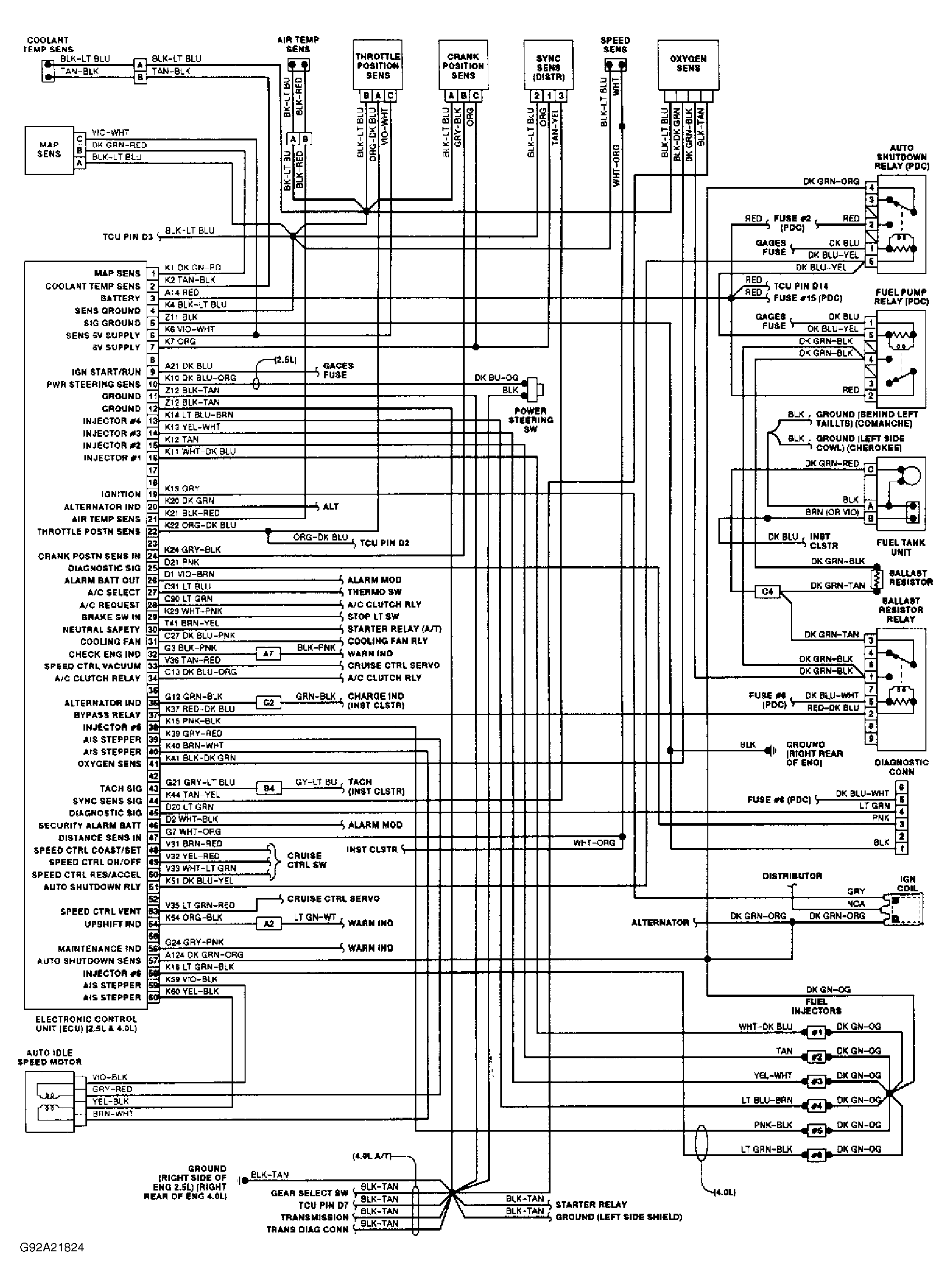

Fig 2: Wiring Diagram (2.5L & 4.0L - Wrangler)
