FixVault
Home
›
Jeep
›
2004
›
Liberty Limited, 4WD, Part Time
›
Repair and Diagnosis
›
Body & Frame
›
Body, Cab Control Systems
›
Body Diagnostic Procedures
›
Schematic Diagrams
›
Telecommunications
›
Hands Free Module
Hands Free Module

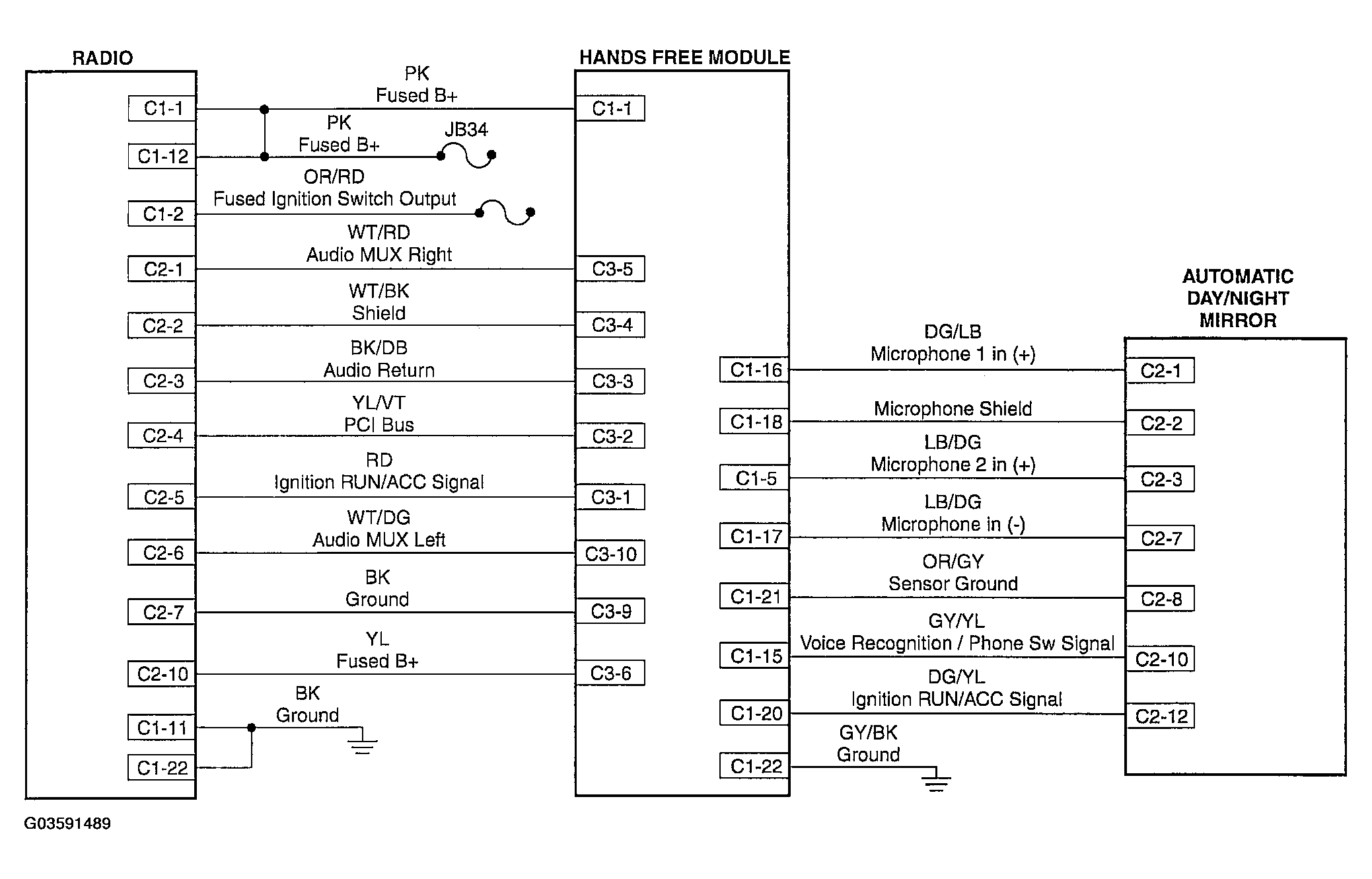

Fig 1: Hands Free Module Schematic Diagrams
Courtesy of DAIMLERCHRYSLER CORP.
