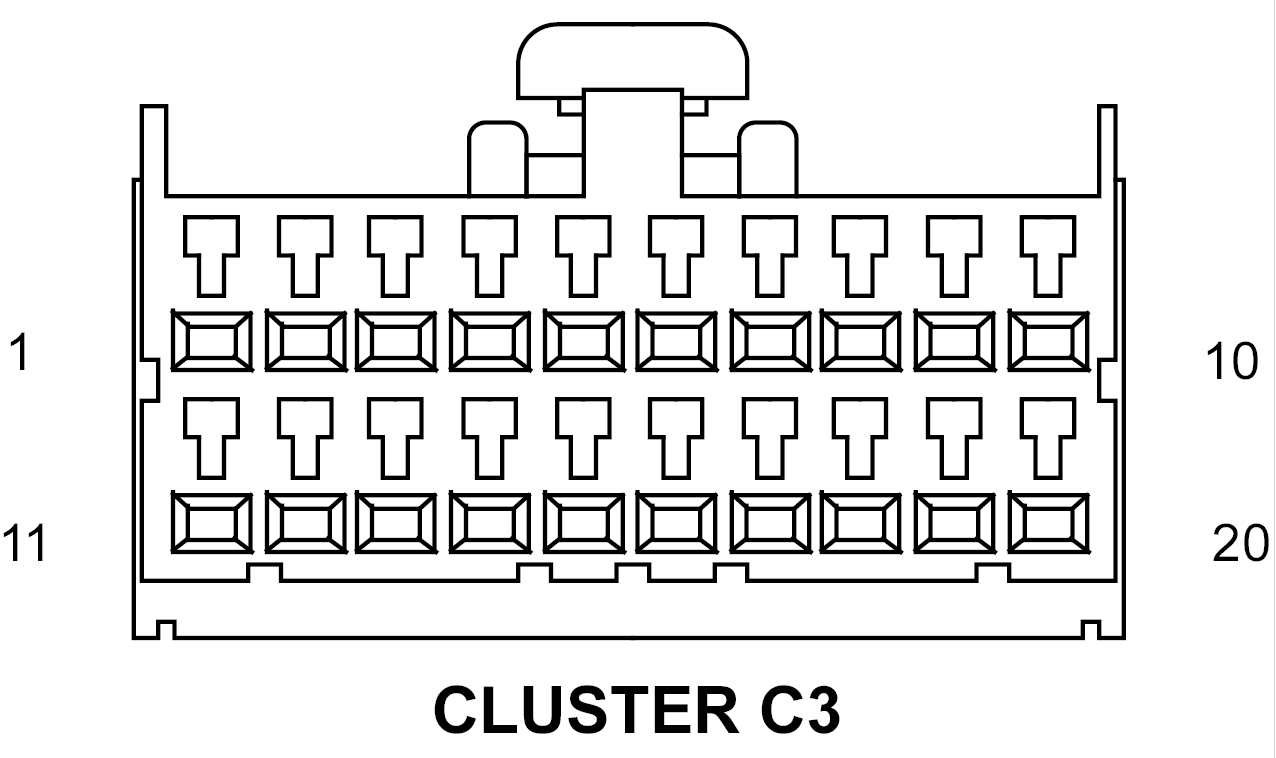

Instrument Cluster Connector End View (C3)
CLUSTER C3 - 20-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | G210 20VT/BR | PASSENGER SEAT BELT SWITCH SENSE |
| 2 | G80 20VT/BR | FLIP-UP GLASS AJAR SWITCH SENSE |
| 3 | G78 20VT/OR | LIFTGATE AJAR SWITCH SENSE |
| 4 | G77 20VT/GY | LEFT REAR DOOR AJAR SWITCH SENSE |
| 5 | G76 20VT/YL | RIGHT REAR DOOR AJAR SWITCH SENSE |
| 6 | - | - |
| 7 | X774 20GY/LB | PARK ASSIST ON/OFF SWITCH SENSE |
| 8 | Q80 20OR/VT | FLIP-UP GLASS SWITCH SENSE |
| 9 | D55 20WT/OR | CAN B BUS (+) |
| 10 | D54 20WT | CAN B BUS (-) |
| 11 | P365 20LG/GY | LEFT HEATED SEAT SWITCH SENSE (HEATED SEATS) |
| 12 | L24 20WT/VT | AUTO HEADLAMPS SIGNAL (AUTO HEADLAMPS) |
| 13 | C221 20LB/OR | A/C SWITCH SENSE (MTC) |
| 14 | P366 20LG/LB | RIGHT HEATED SEAT SWITCH SENSE (HEATED SEATS) |
| 15 | L924 20WT/TN | AUTO HEADLAMPS SIGNAL RETURN (AUTO HEADLAMPS) |
| 16 | P877 20TN/OR | SWITCH-FRONT HEATED SEAT RETURN (HEATED SEATS) |
| 17 | - | - |
| 18 | - | - |
| 19 | - | - |
| 20 | - | - |
