U1403-Implausible Fuel Level Signal Received
›
Circuit Schematic
Circuit Schematic

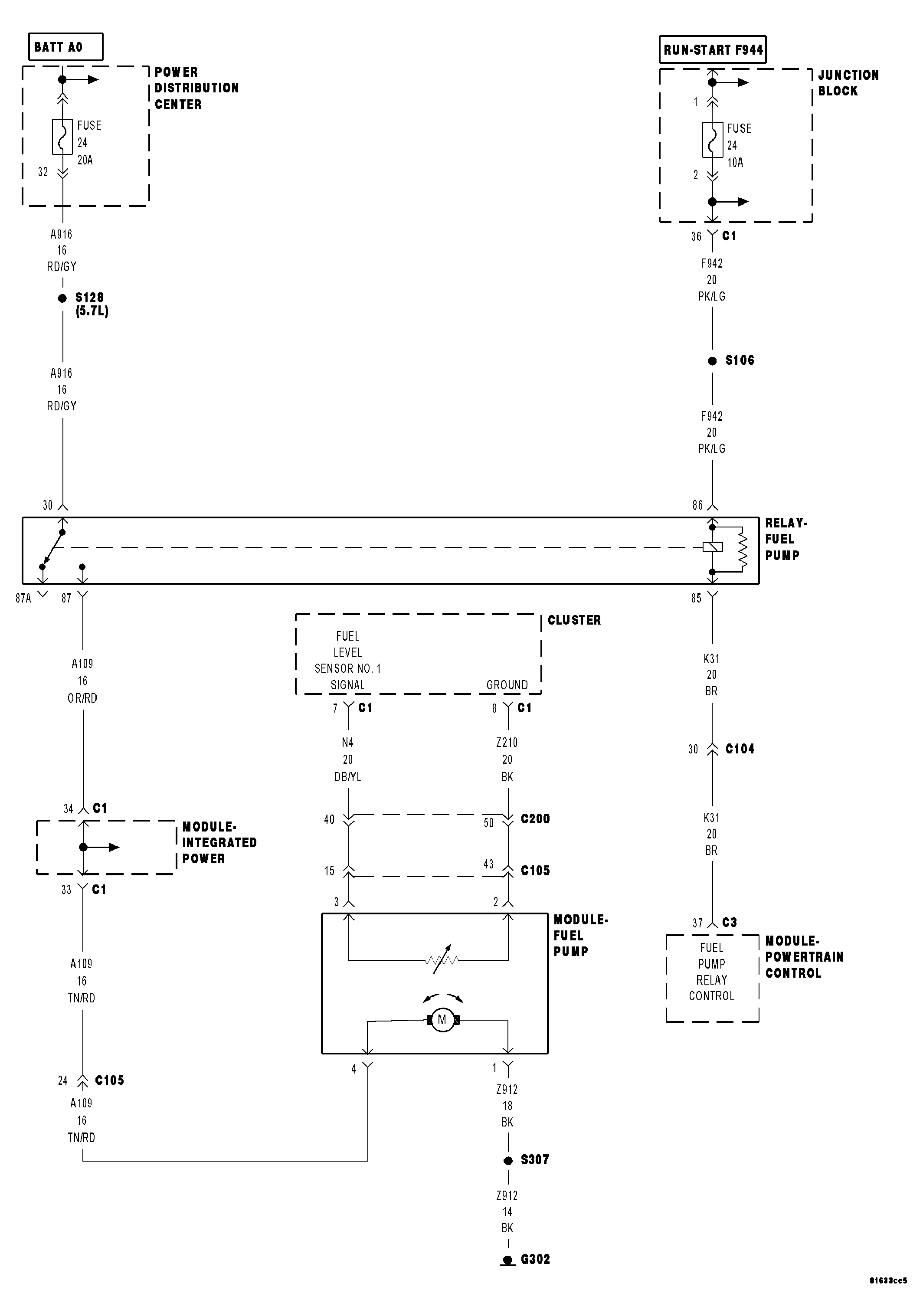

Fig 1: Fuel Pump Module Circuit Schematic
Courtesy of CHRYSLER LLC
